Kingmach-Wasserstandssensoren zur Dammüberwachung

Warum die Überwachung des Wasserstands für die Sicherheit von Staudämmen wichtig ist

Der Wasserstand ist eine der Betriebsvariablen für die Planung von Stauseen, den Hochwasserschutz, die Überprüfung von Versickerungsströmen und Warnentscheidungen. Es kann die hydraulische Belastung der Struktur beschreiben, anzeigen, ob sich ein Entlastungsrohr wie erwartet verhält, und bei der Interpretation von Grundwasser- oder Innendruckänderungen helfen, wenn es mit anderen Instrumenten gemessen wird.

Die nützliche Ausgabe ist eine vergleichbare Zeitreihe und keine isolierte Zahl. Ingenieure können Niederschläge, Reservoiränderungen, Entwässerungsreaktionen und interne Bedingungen im Laufe der Zeit vergleichen, wenn das Datum, das Probenahmeintervall und der Wartungsverlauf zusammen mit den Messdaten gespeichert werden. Dies ist die Grundlage für die Entscheidung, ob eine Änderung untersucht werden muss oder mit der normalen Reaktion der Site übereinstimmt.

Haupttypen von Wasserstandssensoren zur Dammüberwachung

Der Sensor sollte zum Messpunkt passen. Ein untergetauchter Drucksensor kann in ein eingebettetes Beobachtungsrohr oder Druckentlastungsrohr passen, während Radar- oder Ultraschallmessungen den Kontakt mit einer offenen Wasseroberfläche vermeiden können. Schwimmersysteme, Bubbler und manuelle Stabmessgeräte bleiben relevant, wenn die Standortbedingungen oder die Validierungsmethode dies praktikabel machen.

Manuelle Personalmessgeräte verdienen einen Platz im Überwachungsplan. Sie bieten eine sichtbare, stromlose Referenz für die Inbetriebnahme, regelmäßige Kontrollen und Nachuntersuchungen. Definieren Sie das Datum, den sicheren Zugangsweg, das Inspektionsintervall und das zeitgestempelte Aufzeichnungsformat, damit diese Messwerte den digitalen Datenstrom validieren und nicht verwirren können.

Funktionsweise von Differenzdruck-Wasserstandssensoren

Ein hydrostatischer Sensor wandelt den Wasserdruck am Messpunkt in einen Füllstandswert um. Wenn die Wassersäule über dem Sensor zunimmt, steigt der Druck. Für eine untergetauchte Membran kann die Beziehung als Delta P = rho gh ausgedrückt werden, sodass der gemeldete Füllstand von der Flüssigkeitsdichte, der Sensorhöhe und einer stabilen atmosphärischen Referenz abhängt.

Bei Anwendungen im Freien kann ein belüftetes Kabel oder ein interner Luftschlauch die Messung auf den atmosphärischen Druck beziehen. Dies verringert das Risiko, barometrische Änderungen als Wasserstandsereignis zu behandeln. Dies macht die Disziplin vor Ort nicht überflüssig: Zeichnen Sie bei der Inbetriebnahme die Höhe des Sensors und das Referenzdatum auf, halten Sie den Entlüftungsweg trocken und offen und vergleichen Sie einen stabilen Messwert mit einer vermessenen oder manuellen Referenz.

Diese Messmethode ist für viele Staudamm- und Hydrologiepunkte geeignet, sollte jedoch nicht allein aufgrund der Beschriftung ausgewählt werden. Der Käufer muss die Rohrgeometrie, die erwartete Förderhöhe, das Sedimentrisiko, die Kabelroute, den Wartungszugang und die Datenarchitektur überprüfen, bevor er einen druckbasierten Ansatz bestätigt.

Genauigkeit, Auflösung und Reichweite: Was Käufer vergleichen sollten

Die Auflösung ist der kleinste Schritt, den ein Gerät erkennen oder anzeigen kann. Die Genauigkeit beschreibt, wie nahe der gemeldete Wert unter definierten Bedingungen am wahren Wert liegt. Eine feine Anzeigeinkrementierung allein garantiert nicht, dass ein Warnschwellenwert oder ein langfristiger Trend zuverlässig ist; Auch Installationsoffset, Temperaturverhalten, Kalibrierung und die Stabilität des Referenzpunkts spielen eine Rolle.

Wählen Sie den Bereich gegen die maximal zulässige Wassersäule, nicht nur gegen den normalen Betriebspegel. Überprüfen Sie den Überschwemmungspegel, die Rohrhöhe, die erwarteten Druckschwankungen und die Folgen einer Überlastung. In der Ausschreibung sollte auch der technische Zweck der Messung angegeben werden, da die Akzeptanzkriterien für Reservoirberichte, Trendüberwachung und Alarmreaktion unterschiedlich sein können.

JMYC-67XXAWL und JMYC-67XXAD: Auswahl der Datenarchitektur

Für abgelegene Stauseen, Hydrologie oder unbeaufsichtigte Dammpunkte: der Kingmach JMYC-67XXAWL kombiniert einen Differenzdrucksensor, eine integrierte 4G-DTU und eine interne Batterie. Seine 10-m-, 20-m- und 30-m-Modelle können den Einsatz dort vereinfachen, wo eine geschützte Kabelführung und lokale Stromversorgung schwierig bereitzustellen sind. Seine Eignung hängt immer noch von der Mobilfunkabdeckung, dem geplanten Probenahmeintervall, dem Installationszugang und einem realistischen Batteriewartungsplan ab.

Der Königsmach JMYC-67XXAD geht den kabelgebundenen Integrationsweg. Aufgrund seiner RS485-Schnittstelle und seines 9-24-V-Gleichstrombedarfs ist es dort geeignet, wo bereits ein Logger, eine Stromversorgung, eine geschützte Kabelführung und eine Erfassungsarchitektur entworfen wurden. Die 10-m-, 20-m- und 30-m-Varianten sollten anhand der maximal erwarteten Fallhöhe und nicht nur anhand des normalen Wasserstands ausgewählt werden.

Der Spezifikationsunterschied sollte eine technische Entscheidung beeinflussen. Das AWL-Modell meldet eine Auflösung von 1 mm und eine FS-Genauigkeit von +/-0,1 % bei batteriebetriebener 4G-Übertragung; Das AD-Modell meldet eine Auflösung von 0,1 mm und eine Genauigkeit von 0,2 % FS bei RS485-Integration. Vergleichen Sie diese Zahlen mit der gesamten Messkette, einschließlich Bezugspunktkontrolle, Installationsfehler, Alarmzweck und Wartungsbeschränkungen, anstatt sich für eine Zahl zu entscheiden.

Installationsfaktoren, die die tatsächliche Genauigkeit beeinflussen

Ein korrekt spezifizierter Sensor kann bei schwacher Installation immer noch schlechte Projektdaten liefern. Verwenden Sie eine stabile Montage, eine dokumentierte vertikale Referenz, eine geschützte Kabelführung, sauberen Zugang zum Rohr oder Rohr und einen aufgezeichneten Nullpunkt oder Offset. Dokumentieren Sie in einem Entlastungsrohr oder einem eingebetteten Wasserstandsrohr die Aufhängungsanordnung und die Sensorposition, damit zukünftige Bediener Änderungen nach Wartung oder Austausch interpretieren können.

Sedimente, Biofouling, Turbulenzen, Lufteinschlüsse, Kabelspannungen, Blitzeinwirkung und Wasserschläge können alle eine Messung beeinflussen. Drucksensorinstallationen benötigen trockene, offene Entlüftungswege. Bei batteriebetriebenen Stationen müssen die Kommunikationswiederholungen und der Probenahmeplan anhand der Lebensdauer bewertet werden. RS485-Netzwerke benötigen einen definierten Plan für Abschirmung, Erdung, Überspannungsschutz und Inbetriebnahmeprüfungen.

Workflow zur Staudammüberwachung und verifizierte Anwendungslinks

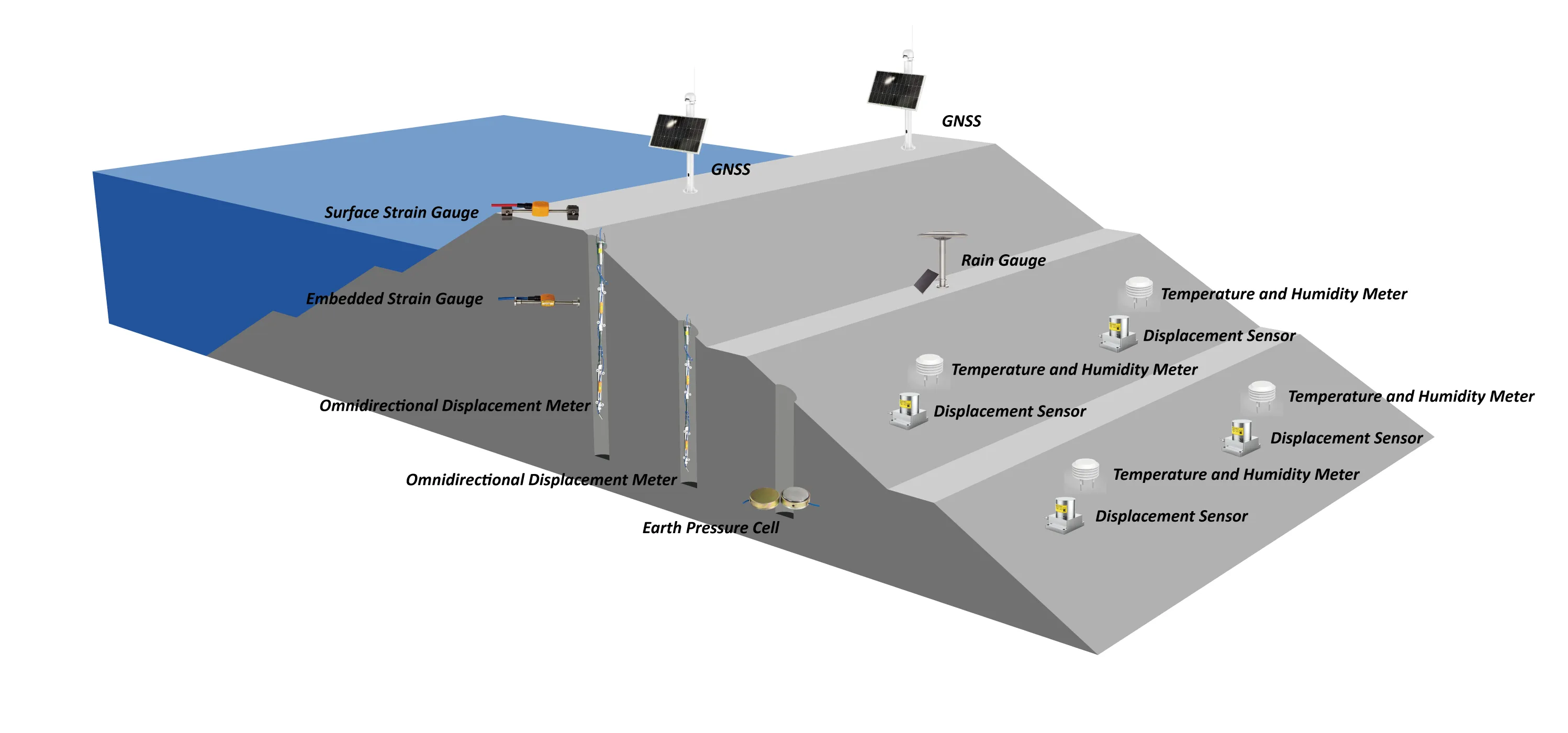

Ein Dammüberwachungssystem kombiniert normalerweise mehr als einen Sensorausgang. Der Wasserstandskanal wird nützlicher, wenn er anhand von Versickerungs-, Setzungs-, Verschiebungs-, Neigungs-, Niederschlags- und Betriebsaufzeichnungen überprüft wird. Kingmachs Lösung zur Staudammüberwachung beschreibt diesen Ansatz auf Systemebene für Struktur-, Versickerungs-, hydrologische, Umwelt- und Belastungsbeobachtungen.

Definieren Sie für den Datenpfad, wo Daten erfasst, übertragen, überprüft und gespeichert werden, bevor Sie einen Sensor auswählen. Für einen entfernten Punkt ist möglicherweise ein integriertes 4G-Gerät erforderlich. Für einen verkabelten Standort sind möglicherweise ein Kanalplan, ein Datenlogger, eine Schutzverkabelung und eine Überprüfungsplattform erforderlich. Das Verfügbare Auslesegeräte und Datenlogger Und Überwachungssoftware Bereitstellung relevanter interner Bezugspunkte für diese RFQ-Diskussion.

Zu diesem Artikel wurde kein standortspezifischer Fall der Staudammleistung hinzugefügt, da das bereitgestellte Material keinen Fall für diese beiden Wasserstandsmodelle bestätigt. Eine Projektanfrage sollte stattdessen die Standortzeichnung, den Messzweck, die Instrumentenliste und die Akzeptanzkriterien enthalten, damit die Konfiguration anhand der tatsächlichen Installation überprüft werden kann.

Auswahl-Checkliste für Beschaffungs- und Engineering-Teams

Messpunkt

• Definieren Sie, ob es sich bei dem Punkt um eine Reservoiroberfläche, ein eingebettetes Rohr, einen Druckentlastungsrohrauslass, ein Grundwasserbohrloch, ein Schwallrohr oder eine Hydrologiestation handelt.
• Bestätigen Sie die maximal zulässige Förderhöhe, die Referenzhöhe, die Zugangsbeschränkungen und die erforderliche Reichweite.

Technisches System

• Legen Sie die Genauigkeit und das Berichtsziel für Trendüberprüfung, Alarmmanagement oder Betriebsberichte fest.
• Wählen Sie 4G-Batteriebetrieb für entfernte Punkte oder RS485 für ein kabelgebundenes Erfassungsnetzwerk.
• Geben Sie Montage, Rohrgeometrie, Kabelführung, Lüftungsschutz, Erdung, Überspannungsschutz und die Validierungsmethode an.

Kommerziell und Lieferung

• Fordern Sie Datenblatt, Kalibrierungsdokumentation, Schaltplan, Installationsanleitung, IP-Details, Verpackungsdetails, Lieferzeitbestätigung und Garantiebedingungen an.

Wartung und Abnahme

• Definieren Sie Inspektions- und Reinigungsintervalle, ggf. Zugang zum Batteriewechsel, Entlüftungsprüfungen, Loggerprüfungen und den Vergleich mit einem Handbuch oder einer begutachteten Referenz.

Häufige Kauffehler

Ein häufiger Fehler besteht darin, nur die Auflösung zu vergleichen. Ein Anzeigeschritt von 0,1 mm kann sinnvoll sein, die Akzeptanz hängt aber auch von der Vollskalengenauigkeit, der Einbaugeometrie, dem Temperaturverhalten, den Kalibrierbedingungen und der Stabilität der Referenz ab. Stellen Sie zunächst die erforderliche Entscheidungstoleranz ein und vergleichen Sie dann das vollständige Instrument und den Installationsplan.

Kommunikation wird oft zu spät entschieden. Ein 4G-Gerät mit geringem Stromverbrauch kann die Feldarbeit an einem entfernten Punkt reduzieren, erfordert jedoch eine Abdeckung und einen Batteriewartungsplan. Ein kabelgebundenes RS485-Gerät kann in einem vollständigen Erfassungsnetzwerk möglicherweise einfacher zu warten sein, jedoch nur, wenn Stromversorgung, Kabelschutz, Erdung und Überspannungsschutz bereits im Lieferumfang enthalten sind.

Das Ignorieren der Wartung der Entlüftung birgt ein weiteres vermeidbares Risiko. Eine belüftete Referenz kann den Luftdruckfehler reduzieren, aber Kondensation, Verstopfung oder Wassereintritt können die Messwerte beeinträchtigen. Fügen Sie manuelle Referenzprüfungen nach Installation, Überschwemmung, Bautätigkeit und Sensoraustausch hinzu, damit der Datensatz vertretbar bleibt.
