Wie funktionieren Vibrationsdraht-Dehnmessstreifen? Prinzipien und Anwendungen

Im Hinblick auf die technische Sicherheitsüberwachung ist zu beachten, dass möglicherweise nicht alle Änderungen an der Oberfläche erkennbar sind. Bevor Risse, Verschiebungen oder andere Schäden sichtbar werden, kann es bereits Anzeichen dafür geben, dass ein Brückenträger abnormalen Belastungen ausgesetzt ist, ein Abschnitt des Damms abnormal reagiert oder eine Tunnelauskleidung Belastungsschwankungen unterliegt. Für Projektbeteiligte, darunter Projekteigentümer, Bauunternehmer, Berater und Integrationsspezialisten, ist es wichtig, diese Veränderungen frühzeitig zu erkennen.

Gerade deshalb ist die Dehnungsüberwachung im Tiefbau so wichtig. Das Ausmaß der Dehnung eines Materials, das der Dehnung und Kompression entspricht, gibt Aufschluss über seine Leistung unter Belastung. In vielen Fällen haben sich Vibrationsdraht-Dehnmessstreifen als eines der zuverlässigsten Werkzeuge auf diesem Gebiet erwiesen.

Von Brücken und Dämmen bis hin zu Hängen, Gebäuden, Tunneln, Windtürmen, unterirdischen Bauwerken und Verkehrsinfrastruktur wird die Vibrationsdrahttechnologie überall dort eingesetzt, wo es auf die Überwachung von Stabilität und Haltbarkeit ankommt. Kontaktieren Sie uns für weitere Informationen darüber, wie vibrierende Dehnungsmessstreifen funktionieren, warum sie in technischen Projekten geschätzt werden und wo sie häufig eingesetzt werden. Wir stellen auch eine Aufputzlösung für Bauwerksüberwachungsprojekte vor.

Warum die Dehnungsüberwachung von Schwingdrähten im Bauwesen weit verbreitet ist

Bei großen Infrastrukturprojekten sind die Überwachungsbedingungen oft anspruchsvoll. Sensoren können Außenwetter, Temperaturschwankungen, Feuchtigkeit, Staub, Vibrationen und langen Betriebszeiten ausgesetzt sein. In diesen Umgebungen suchen Ingenieure nicht einfach nach einem Sensor, der im Labor funktioniert. Sie benötigen eine Erfassungsmethode, die unter realen Feldbedingungen über einen längeren Zeitraum stabile Daten liefern kann.

Dies ist einer der Hauptgründe dafür, dass die Vibrationsdrahttechnologie in der technischen Sicherheitsüberwachung so weit verbreitet ist.

Die Messtechnik von Schwingdrahtsensoren weist eine bessere Langzeitstabilität, Messgenauigkeit und Messkonsistenz auf als andere Messtechniken. Das System eignet sich am besten für längere Überwachungszeiträume, bei denen anstelle kurzer Testintervalle eine konstante Leistung über mehrere Monate oder Jahre hinweg erforderlich ist.

Die Zuverlässigkeit dieses Systems, das wesentliche Überwachungsfunktionen für Brücken, Dämme, Rückhaltesysteme, Tunnel, Windtürme und unterirdische Arbeiten bietet. Für die Projekte sind Überwachungsdaten erforderlich, die eine Sicherheitsbewertung, Trendanalyse und Wartungsplanung über die gesamte Lebensdauer des Bauwerks ermöglichen.

Was ist ein Vibrationsdraht-DMS?

Ein Dehnungsmessstreifen mit vibrierendem Draht fungiert als Dehnungsmesssensor, der Änderungen der Drahtspannung erkennt, um den Dehnungsgrad zu bestimmen.

Der Sensor enthält einen Draht, der zwischen zwei unveränderlichen Punkten verläuft. Der Sensorkörper überträgt auftretende Verformungen auf die überwachte Struktur. Durch diesen Vorgang verändert sich die Drahtspannung. Die Vibrationsfrequenz des Drahtes ändert sich entsprechend der Drahtspannung, was zu einer Strukturdehnung und damit zu einer synchronisierten Frequenzverschiebung führt.

Diese Frequenz kann dann von einem Lesegerät oder Datenlogger gemessen und zur Analyse in technische Daten umgewandelt werden.

Vereinfacht ausgedrückt wandelt ein Dehnungsmessstreifen mit vibrierendem Draht Strukturbewegungen in ein Frequenzsignal um, das zur Überwachung spannungsbedingten Verhaltens verwendet werden kann. Das System wird unverzichtbar für technische Projekte, die langfristige, genaue und zuverlässige Dehnungsmessungen erfordern.

Wie funktionieren Vibrationsdraht-Dehnmessstreifen?

Das Funktionsprinzip des Systems erfordert zum vollständigen Verständnis eine schrittweise Demonstration.

1. Es kommt zu einer strukturellen Verformung

Ein Brückenelement, eine Stahlstütze, eine Betonoberfläche, eine Tunnelauskleidung oder ein Turmabschnitt ist Belastungen, Temperaturschwankungen, Bodenbewegungen, Vibrationen oder anderen strukturellen Einflüssen ausgesetzt. Das Material weist messbare Spannungen auf, da selbst kleinste Verformungen bleibende Veränderungen hervorrufen.

2. Der Sensor reagiert auf diese Bewegung

Wenn der Vibrationsdraht-Dehnmessstreifen an der Struktur installiert wird, folgt er der Verformung der überwachten Oberfläche. Wenn sich die Struktur ausdehnt, dehnt sich auch der Sensor aus. Komprimiert es sich, reagiert der Sensor entsprechend.

3. Änderungen der Drahtspannung

Im Messgerät steht der Innendraht unter Spannung. Wenn sich die Struktur verformt, ändert sich der mechanische Zustand des Drahtes. Dadurch verändert sich das Spannungsniveau im Draht.

4. Änderungen der Vibrationsfrequenz

Der Draht wird zu Schwingungen angeregt und seine Eigenfrequenz gemessen. Da die Frequenz mit der Drahtspannung zusammenhängt, führt jede durch Dehnung verursachte Spannungsänderung zu einer Frequenzänderung.

5. Die Häufigkeit wird in Überwachungsdaten umgewandelt

Die gemessene Frequenz wird von einem Instrument oder Überwachungssystem erfasst. Die Daten können dann in Dehnungswerte verarbeitet und von Ingenieuren verwendet werden, um Trends zu beobachten, strukturelle Reaktionen zu bewerten und ungewöhnliche Veränderungen zu identifizieren.

Ein wichtiger Vorteil dieser Methode besteht darin, dass sich die frequenzbasierte Messung hervorragend für die Feldüberwachung eignet, insbesondere bei langen Kabelstrecken oder komplexen Standortumgebungen. Bei großen Infrastrukturprojekten kann dieser praktische Nutzen sehr wertvoll sein.

Warum oberflächenmontierte Vibrationsdraht-Dehnmessstreifen nützlich sind

Nicht alle Projekte ermöglichen eingebettete Instrumentierung. In vielen realen Anwendungen müssen Ingenieure bestehende Strukturen, sanierte Anlagen oder zugängliche Strukturoberflächen überwachen, nachdem der Bau bereits begonnen oder abgeschlossen wurde. In diesen Situationen kann ein oberflächenmontierter Vibrationsdraht-Dehnmessstreifen eine wirksame Lösung sein.

Ein Oberflächenmodell ist besonders nützlich, wenn das Ziel darin besteht, die Belastung direkt an der Außenseite von Strukturelementen wie Stahlbauteilen, Betonoberflächen, Stützrahmen, Turmabschnitten und anderen exponierten Teilen zu überwachen. Es bietet Flexibilität bei der Bereitstellung und kann sowohl für neu errichtete als auch für bereits in Betrieb befindliche Strukturen geeignet sein.

Dies macht oberflächenmontierte Vibrationsdraht-Dehnmessstreifen besonders relevant für:

• Beurteilung des baulichen Zustands
• Nachrüstung und Verstärkung der Bewertung
• wartungsbezogene Überwachung
• Beobachtung nach dem Bau
• Langzeitsicherheitsüberwachung zugänglicher Komponenten

Für technische Käufer bedeutet dies eine praktische Sensoroption, die sich an eine Vielzahl von Projektbedingungen anpassen lässt, ohne dass eine eingebettete Installation erforderlich ist.

Was Ingenieure aus Daten zur Schwingdrahtdehnung lernen können

Ein Dehnungsmessstreifen kann mehr als nur Zahlen generieren. Sein wahrer Wert liegt in dem, was diese Zahlen über die Struktur verraten.

Mit der Dehnungsüberwachung von Vibrationsdrähten können Ingenieure die Situation besser verstehen:

• wie Strukturelemente auf Belastung reagieren
• ob das tatsächliche Verhalten den Designerwartungen entspricht
• wie sich die Belastung während der Bauphasen verändert
• ob Verstärkungs- oder Reparaturmaßnahmen wie vorgesehen funktionieren
• wie sich Temperatur, zyklische Belastung oder Setzung im Laufe der Zeit auf die Struktur auswirken
• ob abnormale Trends auf die Entwicklung eines Risikos hinweisen könnten

In vielen Projekten ist der größte Wert der Dehnungsüberwachung nicht ein einzelner Messwert, sondern das Muster im Zeitverlauf. Mithilfe der Trendanalyse lässt sich ermitteln, ob sich eine Struktur normal verhält oder ob möglicherweise weitere Inspektionen und technische Maßnahmen erforderlich sind.

Aus diesem Grund werden Vibrationsdraht-Dehnungsmessstreifen häufig in Langzeitüberwachungssysteme für den strukturellen Zustand integriert, bei denen Zuverlässigkeit und Kontinuität von entscheidender Bedeutung sind.

Typische Anwendungen in der technischen Sicherheitsüberwachung

Brücken

Bei Brückenprojekten verwenden Ingenieure Schwingdraht-Dehnmessstreifen, um die Strukturkomponenten zu überwachen, zu denen Träger, Stahlbauteile und Deckelemente gehören, sowie die Bereiche, die anfällig für Ermüdungsschäden sind. Mit den Geräten können Ingenieure beurteilen, wie die Struktur auf Belastungen während der Fahrzeugbewegung und auf Umwelteinflüsse reagiert.

Dämme

Dehnungsdaten liefern wichtige Informationen für die Überwachung der Dammsicherheit, da sie es Ingenieuren ermöglichen, zu untersuchen, wie Strukturen auf Wasserdruck- und Temperaturschwankungen sowie längere Betriebsbedingungen reagieren. Dieser Prozess spielt sowohl bei der Leistungsbewertung als auch bei den Sicherheitskontrollverfahren eine entscheidende Rolle.

Hänge und Stützkonstruktionen

Mithilfe von Dehnungsüberwachungsgeräten untersuchen Ingenieure, wie Hangstabilisierungssysteme und Stützkonstruktionen auf Bodendruck, Stützlasten und Bewegungskräfte reagieren.

Gebäude und Hochhäuser

Bauingenieure setzen Schwingdraht-Dehnmessstreifen in Gebäuden und Türmen sowie verstärkten Struktursystemen ein, um Spannungsverteilung und Lastübertragung zu messen und Verstärkungstechniken zu bewerten.

Tunnel und Tiefbau

Mithilfe der in Tunneln und unterirdischen Baustellen installierten Sensoren können Ingenieure messen, wie sich das Tunnelauskleidungssystem, die Stützstrukturen und die Bautätigkeiten während verschiedener Bauphasen verhalten. Das System erweist sich insbesondere dann als nützlich, wenn eine kontinuierliche Stressüberwachung erfolgen muss.

Windtürme

Windturmkonstruktionen unterliegen wiederholten dynamischen Belastungen. Die Dehnungsüberwachung hilft Ingenieuren, das Betriebsspannungsverhalten, die Ermüdungsreaktion und die Strukturleistung im Laufe der Zeit zu verstehen.

Straßenbettungen und Verkehrsinfrastruktur

In der Verkehrstechnik können Dehnungsmessstreifen an Stützelementen und Infrastrukturkomponenten eingesetzt werden, um wiederholte Belastungseffekte und langfristige Strukturreaktionen zu bewerten.

Kingmach-Projekt – Shanghai-Suzhou-Nantong-Jangtse-Brücke

Was Sie vor der Auswahl eines Vibrationsdraht-Dehnmessstreifens beachten sollten

Die Auswahl eines Dehnungsmessstreifens sollte immer auf der Grundlage des tatsächlichen Überwachungsziels und der Standortbedingungen erfolgen. Vor dem Kauf sollten Projektteams mehrere Schlüsselfragen berücksichtigen:

• Auf welchem ​​Material soll das Messgerät montiert werden?
• Ist die Struktur neu, vorhanden oder wird sie verstärkt?
• Erfolgt die Überwachung kurzfristig, periodisch oder kontinuierlich?
• Funktioniert der Sensor im Freien oder in einer feuchten Umgebung?
• Erfordert das Projekt eine automatische Datenerfassung?
• Wie wichtig sind Kabelführung und Übertragungsentfernung?
• Welcher Schutzgrad ist gegen Witterungseinflüsse, Vibrationen oder Störungen am Standort erforderlich?

Auf dem Papier mag ein Sensor technisch geeignet erscheinen, aber wenn er nicht zur Installationsmethode, den Umgebungsbedingungen oder dem Überwachungssystem passt, kann die Projektleistung beeinträchtigt werden. Aus diesem Grund bevorzugen viele Käufer die Zusammenarbeit mit Lieferanten, die anwendungsbasierten Support und nicht nur Produktlisten bieten können.

Eine praktische Lösung für die Überwachung der strukturellen Oberflächendehnung

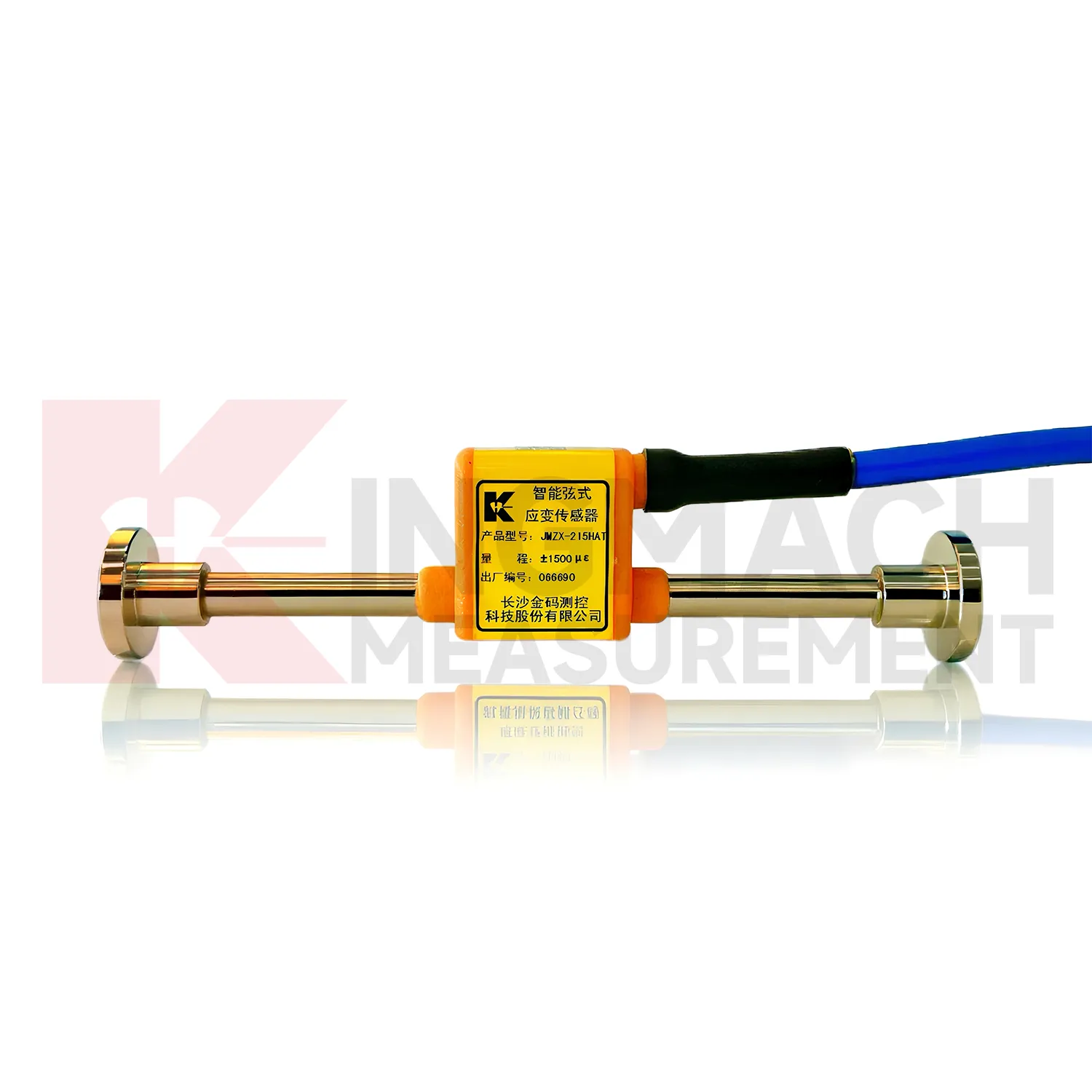

Für Projekte, die eine zuverlässige Dehnungsüberwachung auf Strukturoberflächen erfordern, ist unser Smart Vibrating Wire Dehnungsmessstreifen, Oberflächenmodell, eine praktische Option.

Dieses Produkt wurde für technische Sicherheitsüberwachungsanwendungen entwickelt und eignet sich für den Feldeinsatz, bei dem langfristige Datenstabilität und Oberflächeninstallation wichtig sind. Es kann in einer Vielzahl von Infrastruktur- und Bauprojekten eingesetzt werden, darunter Brücken, Dämme, Tunnel, Hänge, Gebäude, Windtürme, unterirdische Arbeiten und Transportstrukturen.

Sein Wert liegt in der Kombination der Vorteile der Vibrationsdraht-Sensortechnologie mit der Praktikabilität einer oberflächenmontierten Konfiguration, was ihn zu einer guten Wahl für zugängliche Strukturelemente und projektbasierte Überwachungssysteme macht.

Hier können Sie das Produkt erkunden: Intelligenter Vibrationsdraht-Dehnmessstreifen

Als exportorientierter Lieferant für technische Sicherheitsüberwachungsanwendungen wissen wir, dass internationale Käufer oft mehr als nur einen Sensor benötigen. Sie benötigen eine reaktionsschnelle Kommunikation, eine passende Produktabstimmung und Unterstützung bei der projektbasierten Beschaffung. Ganz gleich, ob Sie Auftragnehmer, Überwachungsintegrator, Händler oder Beratungsteam sind, wir helfen Ihnen gerne bei der Suche nach einer geeigneten Dehnungsüberwachungslösung.

Abschluss

Vibrationsdehnungsmessstreifen sind wichtige Instrumente für die moderne technische Sicherheitsüberwachung, da sie geringfügige Strukturbewegungen in wichtige Überwachungsinformationen umwandeln. Das System erkennt Frequenzänderungen, die auftreten, wenn die Drahtspannung schwankt, und diese Methode bietet praktische Vorteile für ausgedehnte Außenanwendungen.

Ingenieure können oberflächenmontierte Vibrationsdraht-Dehnmessstreifen verwenden, um das Strukturverhalten zu überwachen und Lastreaktionen und Leistungsänderungen in Brücken, Dämmen und Böschungen, Gebäuden und Tunneln, Windtürmen sowie unterirdischen Anlagen und Straßenbett-Infrastruktursystemen zu verfolgen.

Unser Team hilft Ihnen bei der Auswahl eines zuverlässigen Dehnungsüberwachungssensors für Ihr bevorstehendes Projekt und bietet außerdem Exportlieferdienste an. Nachdem Sie uns Ihren Projekttyp, das Strukturmaterial und die Überwachungsanforderungen mitgeteilt haben, empfehlen wir Ihnen die beste Lösung für Ihre Anforderungen.

FAQ

1. Wofür wird ein Vibrationsdraht-DMS verwendet?

Ein Vibrationsdraht-Dehnmessstreifen wird zur Messung der strukturellen Dehnung in Ingenieurprojekten verwendet. Es wird häufig in Brücken, Dämmen, Tunneln, Gebäuden, Böschungen, Windtürmen, unterirdischen Anlagen und anderen Infrastrukturüberwachungssystemen eingesetzt.

2. Wie funktioniert ein Schwingdraht-DMS?

Es funktioniert durch die Messung von Änderungen in der Schwingungsfrequenz eines innen gespannten Drahtes. Wenn sich die überwachte Struktur verformt, ändert sich die Drahtspannung, wodurch sich die Schwingungsfrequenz ändert. Diese Frequenz wird dann in belastungsbezogene Daten umgewandelt.

3. Warum eignen sich Schwingdraht-Dehnmessstreifen für die Langzeitüberwachung?

Sie werden häufig für die Langzeitüberwachung eingesetzt, da die Vibrationsdrahttechnologie eine stabile Leistung, gute Wiederholbarkeit und Eignung für raue Tiefbauumgebungen wie Außen-, feuchte und temperaturvariable Standorte bietet.

4. Was ist der Vorteil eines oberflächenmontierten Vibrationsdraht-DMS?

Ein oberflächenmontiertes Modell ist nützlich für bestehende Strukturen, Nachrüstungsprojekte und zugängliche Strukturteile, bei denen eine eingebettete Installation nicht möglich oder nicht erforderlich ist. Es bietet einen flexiblen Einsatz für die Feldüberwachung.

5. Wie wähle ich den richtigen Schwingdraht-Dehnmessstreifen für mein Projekt aus?

Sie sollten das Strukturmaterial, den Installationsort, die Überwachungsdauer, die Umgebungsbedingungen, die Kabelführung und die Möglichkeit, den Sensor an ein automatisches Überwachungssystem anzuschließen, berücksichtigen. Durch die Zusammenarbeit mit einem erfahrenen Lieferanten können Sie sicherstellen, dass das Produkt Ihren tatsächlichen Projektanforderungen entspricht.
