Massive vs. hohle Wägezelle: Ein umfassender Leitfaden zur technischen Auswahl (Kraftpfade, typische Anwendungen und Zertifizierungsanforderungen)

Die Wahl zwischen einer massiven Wägezelle oder einer hohlen Wägezelle ist eine echte technische Entscheidung. Es ist kein Kampf um Produkteigenschaften. Der grundlegende Unterschied liegt in der Art und Weise der Krafteinleitung in den Sensor. Dieser Lastpfad bestimmt, wo jeder Typ zuverlässig funktioniert und wo er unweigerlich ausfällt. Dieser Artikel dient als Entscheidungshilfe. Der Vergleich beruht eher auf technischer Logik als auf Markenpräferenzen. Wir beginnen damit, was jeder Sensor eigentlich ist. Die Wörter „fest“ und „hohl“ beschreiben die Form, aber nicht die Funktion.

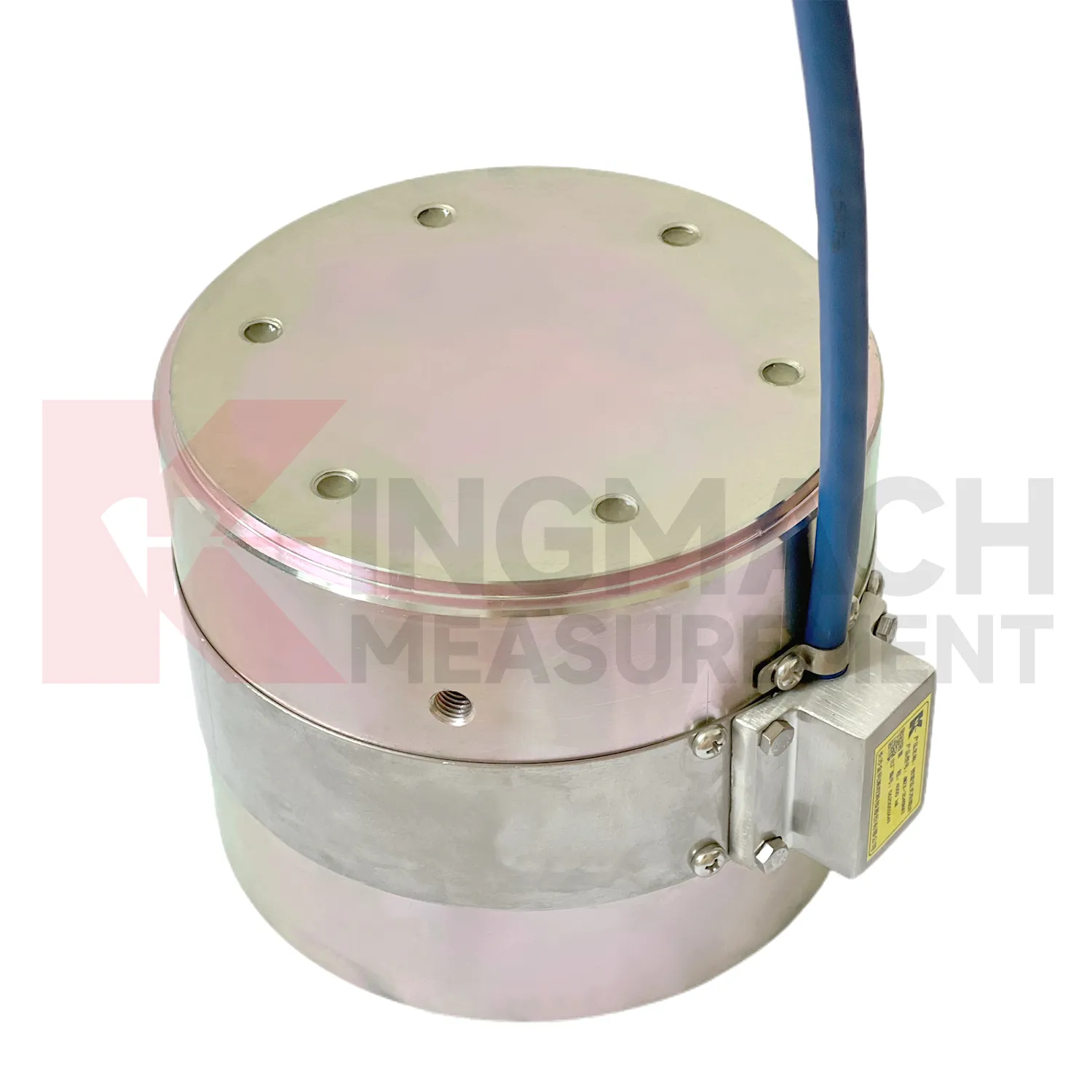

1. Was ist eine solide Wägezelle – und wie misst sie Kraft?

Ingenieure wissen bereits, wie ein Zylinder aussieht. Was sie wirklich verstehen müssen, ist der Lastpfad durch einen Festkörper. Eine solide Wägezelle verfügt über eine Kernarchitektur, die auf einem zylindrischen Vollkörper-Kompressionselement basiert. Der elastische Stahlkörper verformt sich bei axialer Druckbelastung gleichmäßig. Im Körper sitzen eingebettete vibrierende Drahtsaiten. Diese Saiten erkennen die Mikrodehnung als deutliche Frequenzänderung.

Die Ladepfadlogik ist unkompliziert. Die Last gelangt in die obere Auflagefläche. Es durchdringt den gesamten Querschnitt des elastischen Elements. Schließlich tritt es durch die untere Auflagefläche aus. Die Zelle selbst wird zum Struktureinsatz. Es trägt die körperliche Belastung.

Das Multi-String-Design mittelt die Messwerte über mehrere Messpunkte im Körper. In den Bereichen mit geringerer Kapazität wird ein 3-Saiter-Design verwendet. Höhere Kapazitätsbereiche erfordern eine 6-Saiter-Ausführung. Diese Multi-String-Mittelung ergibt die Kingmach JMZX-34XX/35XX/36XXHAT-Serie seine 0,5 % FS-Präzision. Diese Präzision bleibt über einen enormen Bereich von 1.000–10.000 kN erhalten, trotz anspruchsvoller Betriebsumgebungen.

Das Gerät verfügt über einen integrierten Smart-HAT-Chip. Dieser intelligente Chip speichert den Kalibrierungskoeffizienten nativ. Die Temperatur wird über einen eingebauten Thermistor automatisch korrigiert. Außerdem werden bis zu 600 Messdatensätze gespeichert. Auch ohne angeschlossenen Datenlogger merkt sich der Sensor seine eigene Historie.

Der Betriebsbereich reicht von −30 °C bis +80 °C. Darüber hinaus verfügt die Feststoffzelle über eine Überlasttoleranz von bis zu 300–400 % ihrer Nennkapazität, bevor es zu einem katastrophalen Ausfall kommt. Dies bietet einen äußerst aussagekräftigen Sicherheitsspielraum. Plötzliche unbeabsichtigte Überlastungen stellen bei Pfahlprüfungen und Brückenlageranwendungen ein sehr reales Risiko dar.

[Vollständige Spezifikationen für die solide Wägezelle JMZX-35XXHAT von Kingmach anzeigen]

2. Was ist eine hohle Wägezelle – und was unterscheidet sie strukturell?

Eine hohle Wägezelle wird auch als ringförmige Wägezelle bezeichnet. Die Kernarchitektur basiert auf einem ringförmigen (ringförmigen) Körper mit einer zentralen Bohrung. Das Strukturelement verläuft durch die Mitte der Zelle. Dieses Element könnte eine Ankerstange, ein Kabel oder ein Bolzen sein. Die Last wird von der Mutter des Strukturelements direkt auf die Ringfläche der Zelle übertragen. Die Last gelangt nicht in die Bohrlochwand selbst.

Die Lastpfadlogik unterscheidet sich völlig von einer Vollzelle. Der Lasteintrag erfolgt über die ringförmige Auflagefläche. Der Ringkörper komprimiert sich gleichmäßig um seinen Umfang. Um den Ring herum sind mehrere schwingende Drahtsaiten angeordnet. Diese Saiten mitteln das Kompressionssignal. Dieses Mehrakkord-Design gleicht geringfügige exzentrische Belastungen kraftvoll aus. Ein einsaitiges Design kann ungleichmäßige Belastungen einfach nicht bewältigen.

Dieses Mehrakkord-Design verwendet drei Akkorde in tieferen Lagen. Für den Bereich von 4.000–8.000 kN werden sechs Akkorde erreicht. Diese spezielle Architektur ermöglicht die JMZX-3XXXHAT Hohlkraft-Wägezelle Ohne Demontage auf einer stromführenden Ankerstange zu installieren. Die Stange wird einfach durchgefädelt. Die Mutter liegt auf der Zellfläche auf. Die Überwachung beginnt sofort.

Die Hohlzelle weist eine Auslegungslebensdauer von 50 Jahren auf. Bevor der elastische Stahlkörper das Werk verlässt, wird er einer mehrstufigen Stabilitätsbehandlung unterzogen. Die innenliegenden Vibrationsdrähte bestehen aus ultrahochfestem Stahl. Techniker verankern diese Drähte mithilfe internationaler Standardschweißtechnologie. Hierbei handelt es sich nicht um grundlegende Spezifikationsansprüche. Es handelt sich um wichtige Entwurfsentscheidungen, die in 20-jährigen Dammsicherheitsprogrammen von großer Bedeutung sind.

Diese Zelle verfügt über eine Doppelzertifizierung nach GB/T 13606-2007 und DL/T 269-2022. Die zweite Norm ist spezifisch für die Wasser- und Energietechnik. Dies macht es zur einzig richtigen Wahl für die Überwachung von Staudämmen und Wasserkraftankern.

[Technische Spezifikationen für die hohle Wägezelle JMZX-3XXXHAT anzeigen]

3. Spezifikationen nebeneinander: Was die Zahlen tatsächlich bedeuten

Attribut	Solide Wägezelle (JMZX-35XXHAT)	Hohle Wägezelle (JMZX-3XXXHAT)	Was es in der Praxis bedeutet
Kapazitätsbereich	1.000–10.000 kN	500–8.000 kN (kundenspezifisch erhältlich)	Der untere 500-kN-Eintrittspunkt der Hohlzelle eignet sich für kleinere Ankerstangen. Eine durchgezogene Zelle wäre hier überbewertet. Für Anwendungen zur Prüfung von Pfahlfundamenten mit extrem hoher Kapazität und mehr als 8.000 kN kann Kingmach maßgeschneiderte JMZX-36XXHAT-Lösungen für feste Wägezellen anbieten. Für weitere Informationen wenden Sie sich bitte an unser technisches Team.
Auflösung	0,1 kN (Alle Modelle)	0,1–1 kN (Variiert je nach Modell)	Die konstante Auflösung von 0,1 kN der Feststoffzelle unterstützt die Präzisionsprüfung von Pfählen. Die Auflösung der Hohlzelle von 1 kN ist akzeptabel, da die überwachten Lasten proportional groß sind.
Speicherkapazität	600 Datensätze	800 Datensätze	Der größere Bordspeicher der Hohlzelle spiegelt ihr längerfristiges Einsatzprofil für eine jahrzehntelange Überwachung wider.
Zertifizierungen	GB/T 13606-2007	GB/T 13606-2007 & DL/T 269-2022	Die zusätzliche Wasserbaunorm (DL/T 269-2022) gewährleistet die strikte Projektkonformität in Dammumgebungen.
Design-Lebensdauer	Nicht angegeben (anwendungsabhängig)	50 Jahre	Die Hohlzelle ist für eine permanente Überwachung ausgelegt. Die Feststoffzelle wird üblicherweise in temporären Testphasen verwendet.

Diese Zahlen bieten eine hervorragende Orientierung. Die aufschlussreichere Frage ist jedoch, wo jeder Typ wirklich in ein echtes Projekt gehört.

4. Wo solide Wägezellen am besten funktionieren – und warum

In diesem Abschnitt wird erläutert, warum die Feststoffzelle aufgrund ihres spezifischen Lastpfads die richtige Wahl ist. Es geht uns um Argumentation, nicht nur um die Katalogisierung von Merkmalen.

Prüfung der Pfahlbelastung: Die solide Wägezelle zur Pfahlprüfung passt perfekt dazu. Die feste Zelle sitzt direkt zwischen dem Pfahlkopf und dem Ladezylinder. Die volle Prüflast durchdringt den Zellkörper direkt. Dabei ist die Fähigkeit des Festkörpers, die Last strukturell zu tragen, unbedingt erforderlich. Seine enorme Kapazität von bis zu 10.000 kN deckt Bohrpfähle mit dem größten Durchmesser in Brückenfundamenten ab.

Überwachung des Brückenpfeilerlagersitzes: Die Zelle fungiert als struktureller Einsatz innerhalb des Lagerstapels. Es muss immense Konstruktionslasten auf unbestimmte Zeit tragen und diese gleichzeitig aktiv messen. Die Kompressionsgeometrie des Festkörpers bewältigt dies perfekt. Die Referenzabmessungen der massiven Wägezellen von Kingmach entsprechen nahtlos den Standardabmessungen der Lagerplatten in den Brückenkonstruktionsvorschriften.

Kraftmessung des hydraulischen Wagenhebers: Nachspannarbeiten erfordern eine strenge Aufsicht. Die feste Zelle sitzt unter der Buchse. Es misst die aufgebrachte Kraft in Echtzeit. Dadurch wird nachgewiesen, dass die Auslegungsvorspannung tatsächlich vor Ort erreicht wird. Ingenieure können sich nicht einfach auf die Berechnung des Wagenheberdrucks verlassen.

Überwachung der temporären Arbeitsbelastung: Bauteams überwachen Schalung, Lehrgerüst und Traggerüst. Das Überwachungsprogramm endet, wenn die Struktur fertig ist. Das Team entfernt die Instrumentierung. Die hohe Überlasttoleranz der Feststoffzelle macht sie zu einer robusten, wiederverwendbaren Wahl für raue Arbeiten in der Bauphase.

Warum es bei Anwendungen mit durchgehender Stange versagt: Eine feste Zelle hat keine zentrale Bohrung. Es kann nicht auf eine Stange oder ein Kabel aufgesteckt werden. Ingenieure können es nicht einfach anpassen. Durch die Erstellung benutzerdefinierter Endbeschläge wird sofort eine exzentrische Belastung eingeführt. Dies beeinträchtigt direkt die Messgenauigkeit und verfälscht die Daten.

[Siehe reale Anwendungen von Kingmach-Produkten in bestimmten Projekttypen]

5. Wo hohle Wägezellen am besten funktionieren – und warum

Die Hohlzelle ist nicht einfach eine modifizierte Vollzelle. Es ist ein grundlegend anderes Instrument. Es ist für eine völlig andere Ladegeometrie optimiert.

Überwachung von Ankerseilen und vorgespannten Spanngliedern: Hier glänzen Anwendungen mit Hohlkraftmesszellen. Die Stange oder das Kabel lässt sich problemlos durch die zentrale Bohrung fädeln. Die Mutter bzw. Ankerplatte liegt flächig auf der Ringfläche auf. Die Zelle misst die tatsächliche Vorspannungskraft in der Sehne. Der Klinkeneingang wird nicht gemessen. Es misst die tatsächliche Kraft im Strukturelement nach der Verriegelung und über die Zeit.

Überwachung von Felsankern und Erdankern: Tunnel, Böschungen und Stützmauern sind auf Felsanker angewiesen. Bei der Erstmontage sitzt die Hohlzelle am Schraubenkopf. Es bleibt dort während der gesamten Lebensdauer der Struktur. Seine 50-jährige Lebensdauer entspricht der Dauer des Langzeitüberwachungsprogramms. Modelle mit kleinerem Durchmesser entsprechen genau den Standardabmessungen von Felsankerköpfen.

Überwachung von Staudämmen und Wasserkraftankern: Die DL/T 269-2022-Zertifizierung ist für chinesische Wasserbaustandards zwingend erforderlich. Es handelt sich um eine strenge Compliance-Anforderung. Die Doppelzertifizierung der Hohlzelle deckt diese rechtliche Notwendigkeit ab. Die Feststoffzelle hält diesen spezifischen hydraulischen Standard nicht ein.

Überwachung von Schrägseilen und Aufhängern von Brücken: Nachrüstungsüberwachungsprogramme zielen häufig auf bestehende Brücken ab. Der ringförmige Formfaktor ermöglicht eine einfache Installation an vorhandenen Kabeln. Techniker benötigen lediglich Zugang zum Ankerende. Die Montage erfordert kein Zuschneiden des Strukturelements. Dies ist oft der entscheidende Faktor für Beschaffungsingenieure.

Warum es bei einfachen Lageranwendungen versagt: Die Hohlzelle weist eine ringförmige Geometrie auf. Diese Form konzentriert die Last auf natürliche Weise auf die schmale Ringauflagefläche. Die Platzierung in einem flachen Lagerstapel ohne durchgehende Stange mit der richtigen Größe führt zu einem ungleichmäßigen Spannungsfeld. Der Sensor misst diese Belastung korrekt, der Messwert spiegelt jedoch nicht die tatsächliche Lagerbelastung wider.

[Siehe reale Anwendungen von Kingmach-Produkten in bestimmten Projekttypen]

6. Installationslogik: Was jeder Typ vom Site-Team verlangt

Letztendlich bestimmen die Installationsanforderungen, ob Projekte erfolgreich sind oder scheitern. Beide Typen von Schwingseil-Wägezellen stellen höchste Anforderungen an die Präzision des Baustellenteams.

Anforderungen an die Installation von Festzellen: Flache, parallele Auflageflächen sind absolut nicht verhandelbar. Eine Oberflächenunregelmäßigkeit von nur 1 mm auf einer Zellfläche mit 200 mm Durchmesser ruiniert die Daten. Es führt zu einer massiven, messbaren exzentrischen Belastung. Standardmäßig müssen die Teams kugelförmige Sitzscheiben verwenden. Techniker müssen die korrekte Ausrichtung mit der Lastachse überprüfen, bevor sie die allererste Last aufbringen.

Anforderungen an die Hohlzelleninstallation: Der Abstand zwischen Bohrung und Stab muss genau der angegebenen Toleranz entsprechen. Die Mittelstange darf unter Last niemals die Innenwand der Bohrung berühren. Techniker führen die Montage am Ankerkopf durch, bevor die Mutter gespannt wird. Eine erneute Montage nach dem Spannen ist praktisch unmöglich. Um einen Fehler zu beheben, müsste das Team den gesamten Anker vollständig entlasten.

Signalkontinuitätsplanung: Beide Wägezellentypen nutzen die Smart-HAT-Architektur. Sie bieten eine hervorragende digitale Ausgabe über große Entfernungen. Allerdings müssen Techniker bei der Installation die Kabelführung vom Sensor zum Datenlogger planen. Sie können Kabel nicht einfach nachrüsten. Erd- und Unterwasserkabelführungen erfordern schwere armierte Kabel. Sie verlangen außerdem wasserdichte Anschlusskästen, die genau auf die Einbautiefe ausgelegt sind.

Das gemeinsame Risiko: Beide Zelltypen bleiben sehr anfällig für Frühfehler. Bei der Installation gemachte Fehler können später nicht ohne schwere körperliche Eingriffe behoben werden. Die präzise Installation gleich beim ersten Mal richtig zu machen, ist kein übermäßiger technischer Aufwand. Es ist die einzige Option.

7. Entscheidungscheckliste: Fünf Fragen, die zur richtigen Wahl führen

Ingenieure müssen mit engen Fristen rechnen. Nutzen Sie dieses prägnante Entscheidungstool als Leitfaden für Ihre Beschaffungsstrategie.

Frage 1 – Gibt es ein Strukturelement (Stange, Kabel, Bolzen), das durch den Sensor geführt werden muss?
Ja: Wählen Sie hohl.
Nein: Wählen Sie „fest“.

Frage 2 – Trägt der Sensor die strukturelle Last vollständig oder erfasst sie sie nur?
Muss intern die volle Last tragen: Wählen Sie massiv.
Nur Sense (Kraftübertragung über die Lagerfläche): Wählen Sie einen der beiden Typen, abhängig von Frage 1.

Frage 3 – Handelt es sich um einen temporären Test oder eine permanente Überwachungsinstallation?
Temporäre Test-/Bauphase: Massiv wählen.
Permanentes/langfristiges SHM-Programm: Wählen Sie hohl (mit einer Designlebensdauer von 50 Jahren).

Frage 4 – Fällt das Projekt unter die Standards des Wasserbaus oder des Energiesektors?
Ja: Wählen Sie hohl (DL/T 269-2022 zertifiziert).
Nein: Beide Typen erfüllen den allgemeinen Standard GB/T 13606-2007.

Frage 5 – Wie hoch ist die erforderliche Überwachungskapazität?
Unter 500 kN: Wählen Sie hohl (Einstiegsmodelle verfügbar).
10.000 kN oder mehr: Wählen Sie massiv (hohl ist normalerweise bei 8.000 kN Standard, es gibt jedoch auch kundenspezifische Optionen).

Schlussbemerkung zur Checkliste: Wenn zwei oder mehr Fragen Ihr Team in entgegengesetzte Richtungen weisen, machen Sie sofort eine Pause. Ihre Bewerbung bedarf einer fachlichen Prüfung. Kingmach bietet benutzerdefinierte Konfigurationen zur Bewältigung komplexer Hybridanforderungen.

Die Geometrie der Anwendung bestimmt die Geometrie des Sensors

Massive Wägezellen und hohle Wägezellen sind niemals Konkurrenzprodukte in unterschiedlichen Preisklassen. Es handelt sich grundsätzlich um komplementäre Instrumente, die für völlig unterschiedliche Lastpfade ausgelegt sind. Die einzigartige Geometrie des Projekts bestimmt immer, welcher Sensor der richtige ist.

Viele Großprojekte erfordern beide Arten gleichzeitig an verschiedenen Überwachungspunkten. Ein komplexes Brückenprogramm könnte solide Zellen sicher an den Lagersitzen verwenden und gleichzeitig Hohlzellen an den Schrägseilankern einsetzen.

Sie sind sich immer noch unsicher, welche Lösung für Ihr Projekt die richtige ist? Füllen Sie das technische Beratungsformular unten aus und die Ingenieure von Kingmach werden Ihnen innerhalb von 24 Stunden individuelle Auswahlempfehlungen geben. [Produktseite für solide Wägezellen anzeigen] · [Produktseite für hohle Wägezellen anzeigen] · [Vollständiges technisches Datenblatt herunterladen (PDF)]
