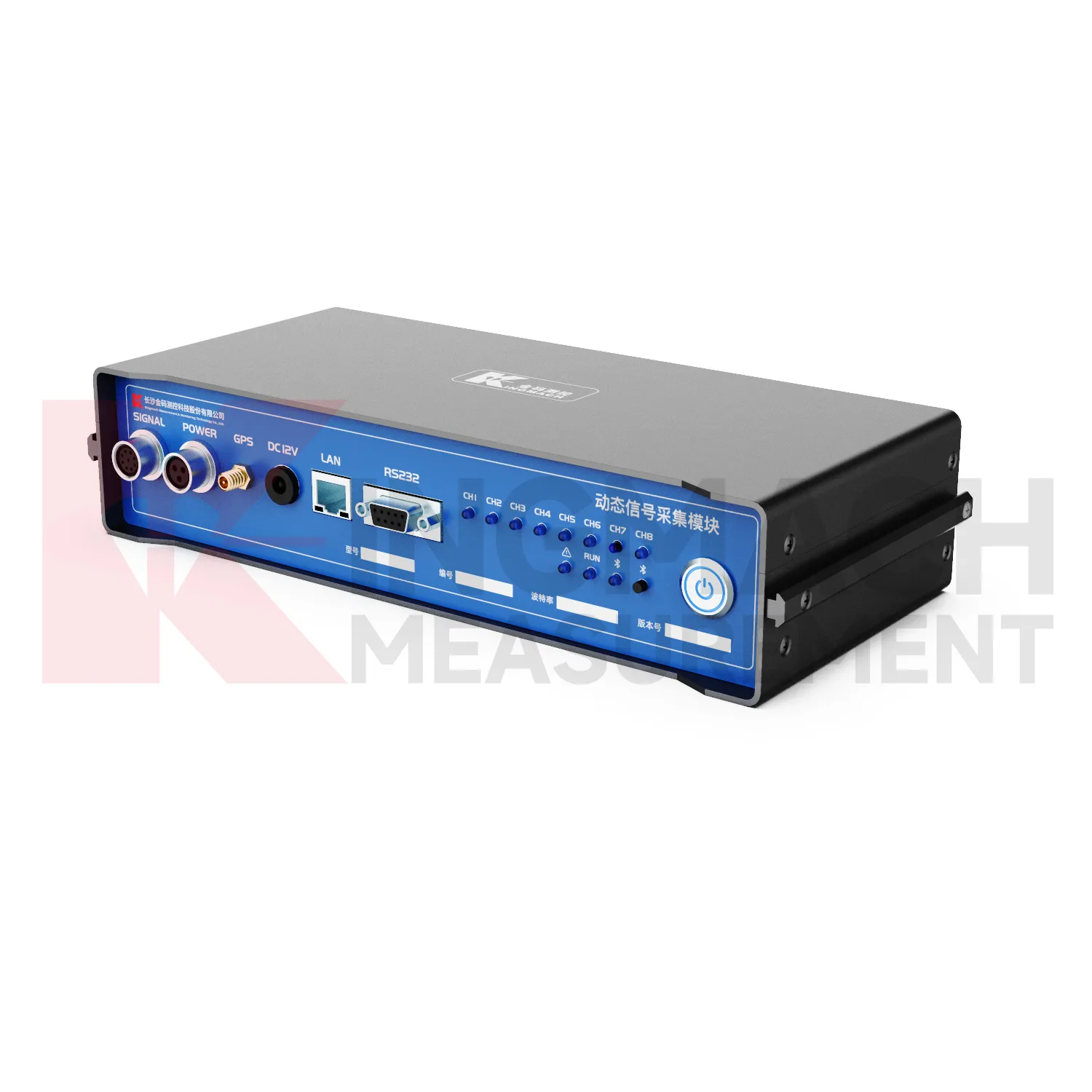

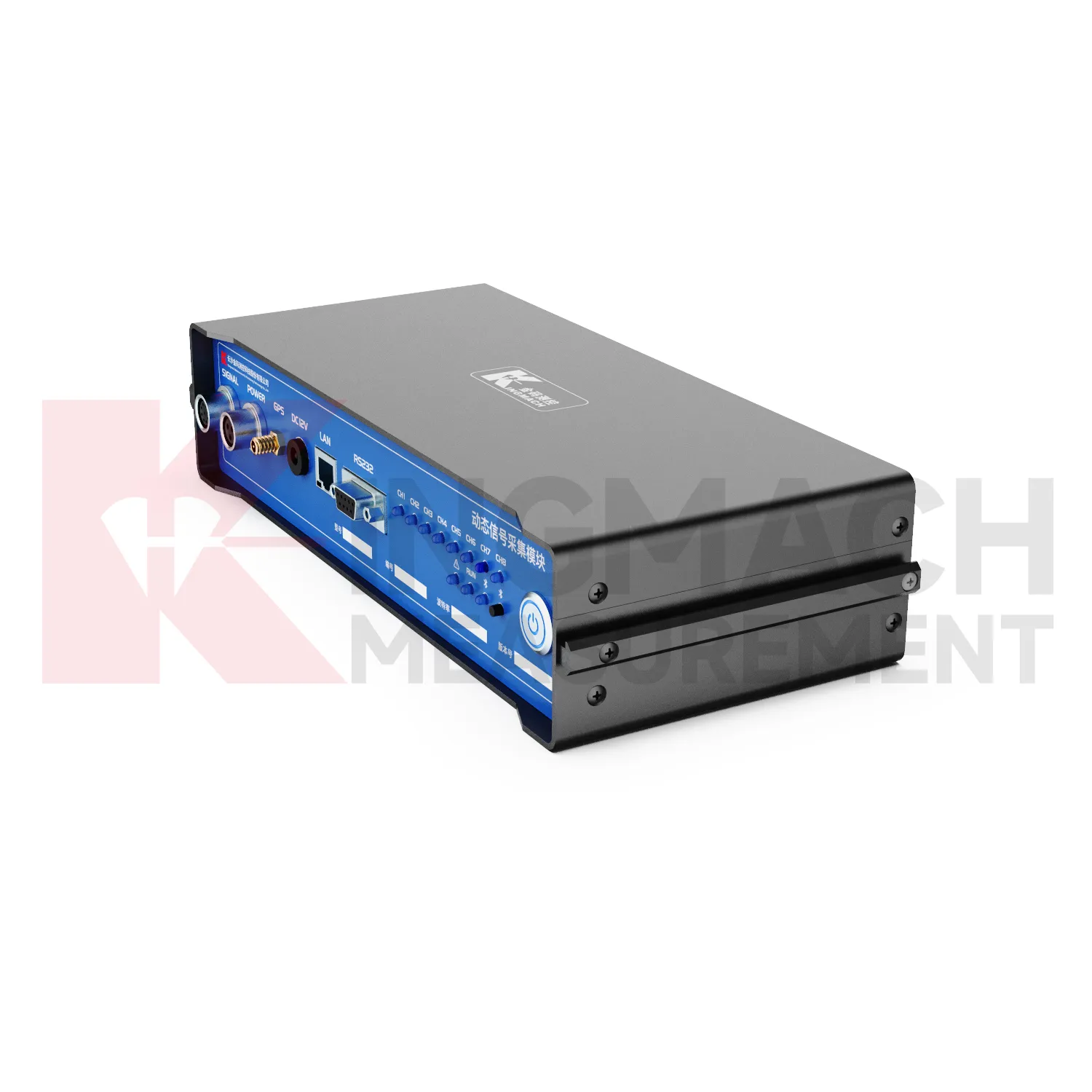

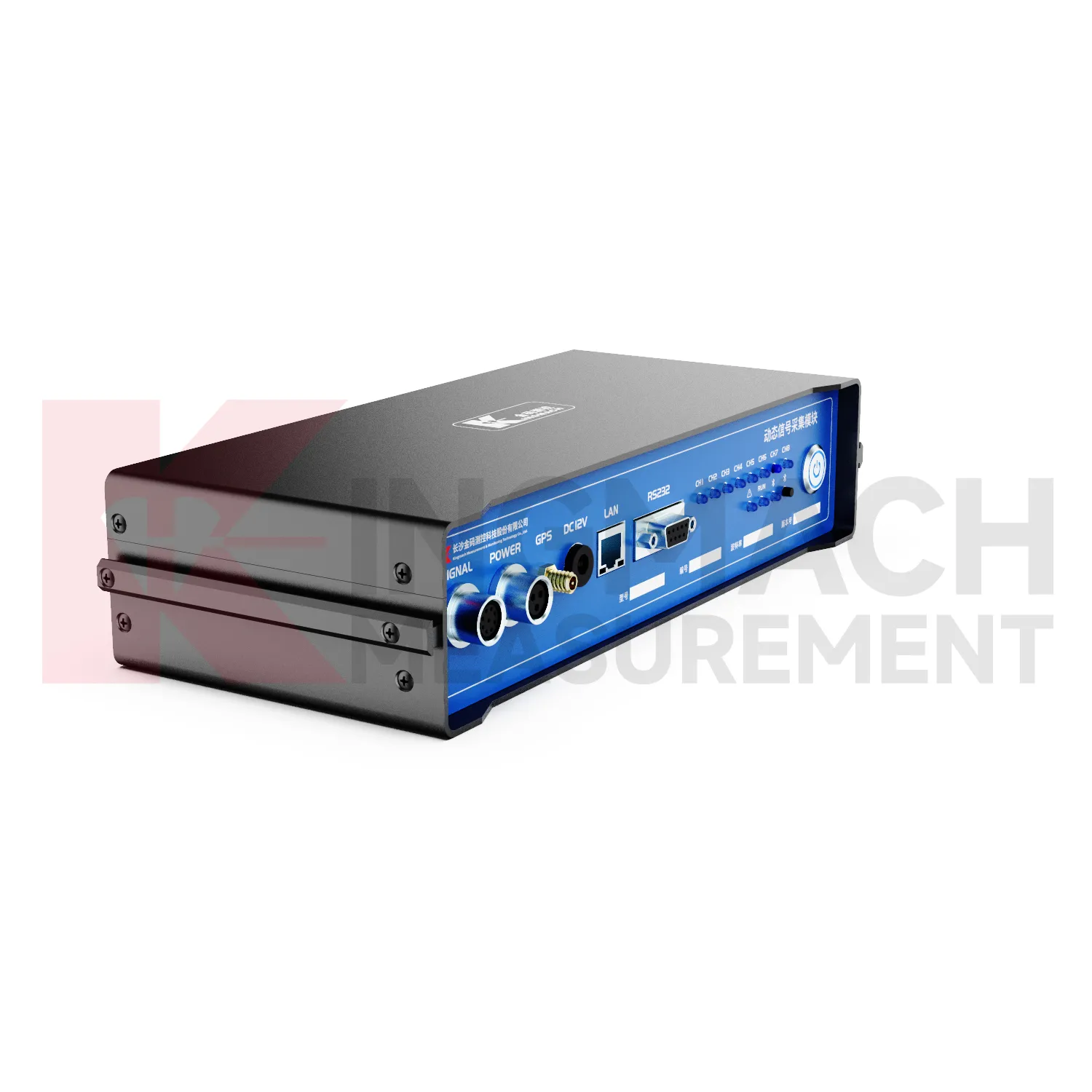

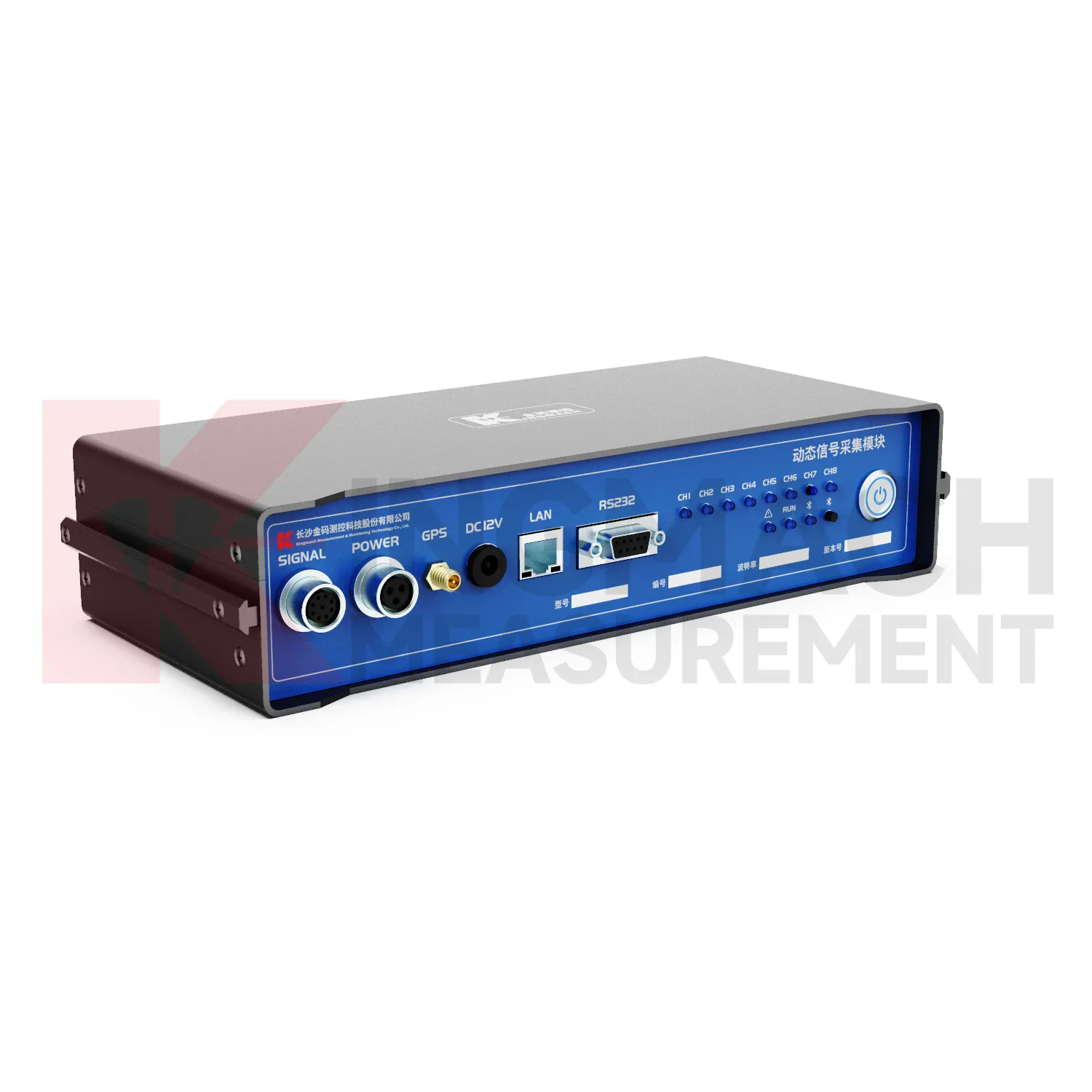

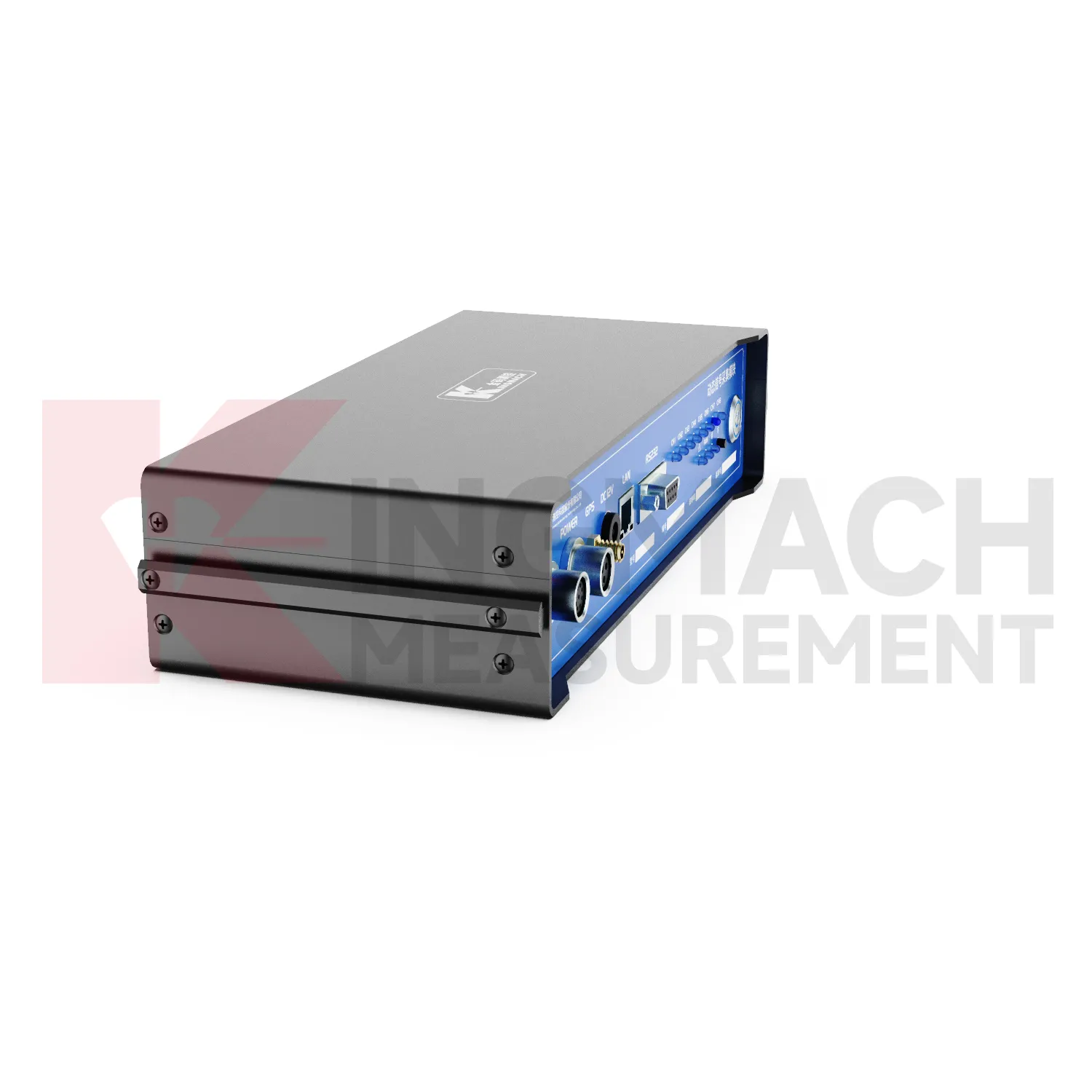

Dynamisches Signalerfassungsmodul JMYD-1008XC

Allgemeine Produktinformationen

Geschäftsbedingungen für Produkte

Beschreibung

Einführung:

Das dynamische Signalerfassungsmodul (Modell: JMYD-1008XC) ist ein Endgerät zur Erfassung und Verarbeitung standardisierter Spannungssignale. Ausgestattet mit programmierbaren Verstärkerschaltungen, intelligenten Energieverwaltungsmodulen, Hochgeschwindigkeits-AD-Umwandlungsschaltungen und Kernerfassungssteuerschaltungen sorgt sein Hochleistungs-Mikrocontroller für eine schnelle Datenverarbeitung und -übertragung. Dieses Erfassungssystem ermöglicht eine effektive und genaue Erfassung und Verarbeitung von Strukturschwingungsdaten und zeichnet sich durch kompakte Abmessungen, benutzerfreundliche Bedienung und einfache Installation aus.

Systemfunktionen:

l Ultraweiter Spannungseingang, unterstützt 9V-36V DC-Stromversorgung.

l Dynamikbereich: ≥ 130 dB.

l Die synchrone 8-Kanal-Abtastung mit einer Rate von bis zu 52 kSPS gewährleistet die Signalintegrität.

l Jeder Kanal verfügt über ein unabhängiges Signalverarbeitungssystem und einen 24-Bit-AD-Wandler.

l Mehrere wählbare Kommunikationsschnittstellen mit dem Computer, einschließlich RS232 oder Ethernet.

l Mit der Ethernet-Kommunikation unterstützt das System Kaskadierung für unbegrenzte Kanalerweiterung und paralleles Sampling und ermöglicht so eine längere Echtzeit- und unterbrechungsfreie Mehrkanal-Signalaufzeichnung mit dem Computer.

Anwendungen

Dieses Produkt wurde für die automatische Datenerfassung, Speicherung, Übertragung, Berichterstattung und Frühwarnung von Sensorsignalen in Echtzeit in Sicherheitsüberwachungsprojekten für geotechnische Ingenieurbauwerke und Bauwerke (z. B. Staudämme, Brücken, Tunnel, Böschungen, heruntergekommene Gebäude und Minen, Kernkraftwerke und Zivilbauwerke) entwickelt und bietet Bau- und Betriebsleitern Datenunterstützung und Entscheidungsgrundlagen in Bezug auf den aktuellen Projektstatus und die Sicherheit.

Spezifikationen
