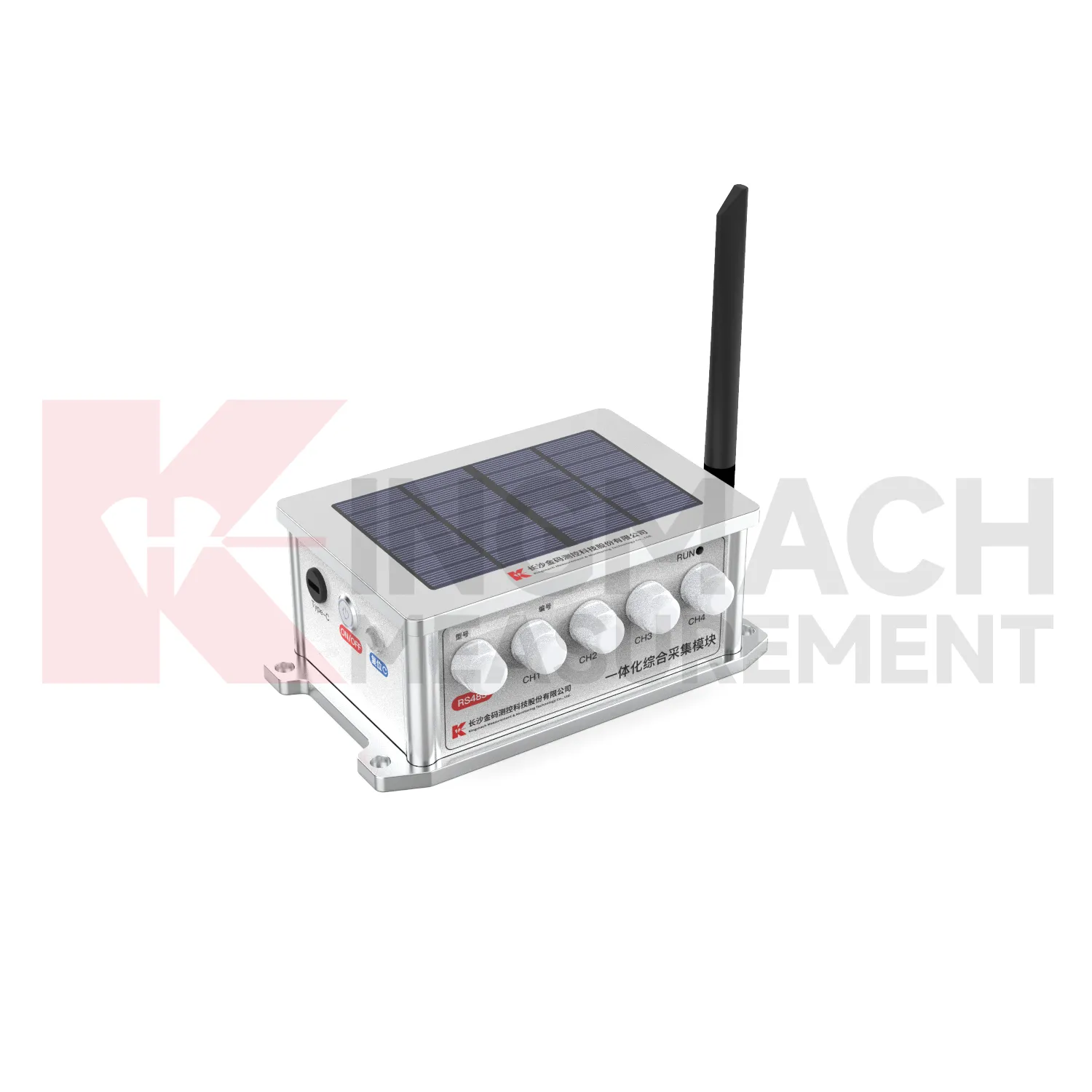

Integriertes umfassendes Erfassungsmodul JMZX-4/8GH-RTU

Allgemeine Produktinformationen

Geschäftsbedingungen für Produkte

Beschreibung

Einführung:

Das integrierte umfassende Erfassungsmodul (JMZX-4/8GH-RTU) ist ein von unserem Unternehmen eingeführtes automatisiertes umfassendes Erfassungsmodul mit mehreren Signalen. Es kann Daten von Sensoren für Signaltypen wie Vibrationsdraht, Spannung, Widerstand und RS485 sammeln. Das Modul integriert einen Solarladesteuerkreis, eine Lithiumbatterie, ein drahtloses 4G-Modul, Parameterspeicherung, Datenerfassung usw. und realisiert so die Integration von Erfassung, Stromversorgung und Daten-Upload. Das Produkt kann in Sicherheitsüberwachungsprojekten verschiedener geotechnischer Ingenieurbauwerke und Bauwerke (Staudämme, Brücken, Tunnel, Hänge, heruntergekommene Häuser, Minen, Kernkraftwerke und Zivilgebäude usw.) eingesetzt werden und bietet Datenunterstützung und Beurteilungsgrundlagen in Bezug auf die aktuelle Situation und Sicherheit des Projekts für technische Bau- und Betriebsleiter. Es verfügt über ein tragbares Design mit kompakter Größe sowie wasser- und staubdichten Eigenschaften.

Produktmerkmale:

1. Nimmt ein hochintelligentes und modulares integriertes Design an, das automatische Identifizierung und intelligente Berechnung unterstützt und physikalische Größen (Spannung, Last, Verschiebung, Temperatur usw.) automatisch berechnet und automatisch meldet.

2. Unterstützt Remote-Upgrades und -Wartung, wodurch ein wirklich unbeaufsichtigter Betrieb gewährleistet wird.

3. Verwendet einen 32-Bit-Mikroprozessor mit leistungsstarken Rechen- und Verarbeitungsfunktionen, wodurch die Systemeffizienz erheblich verbessert wird.

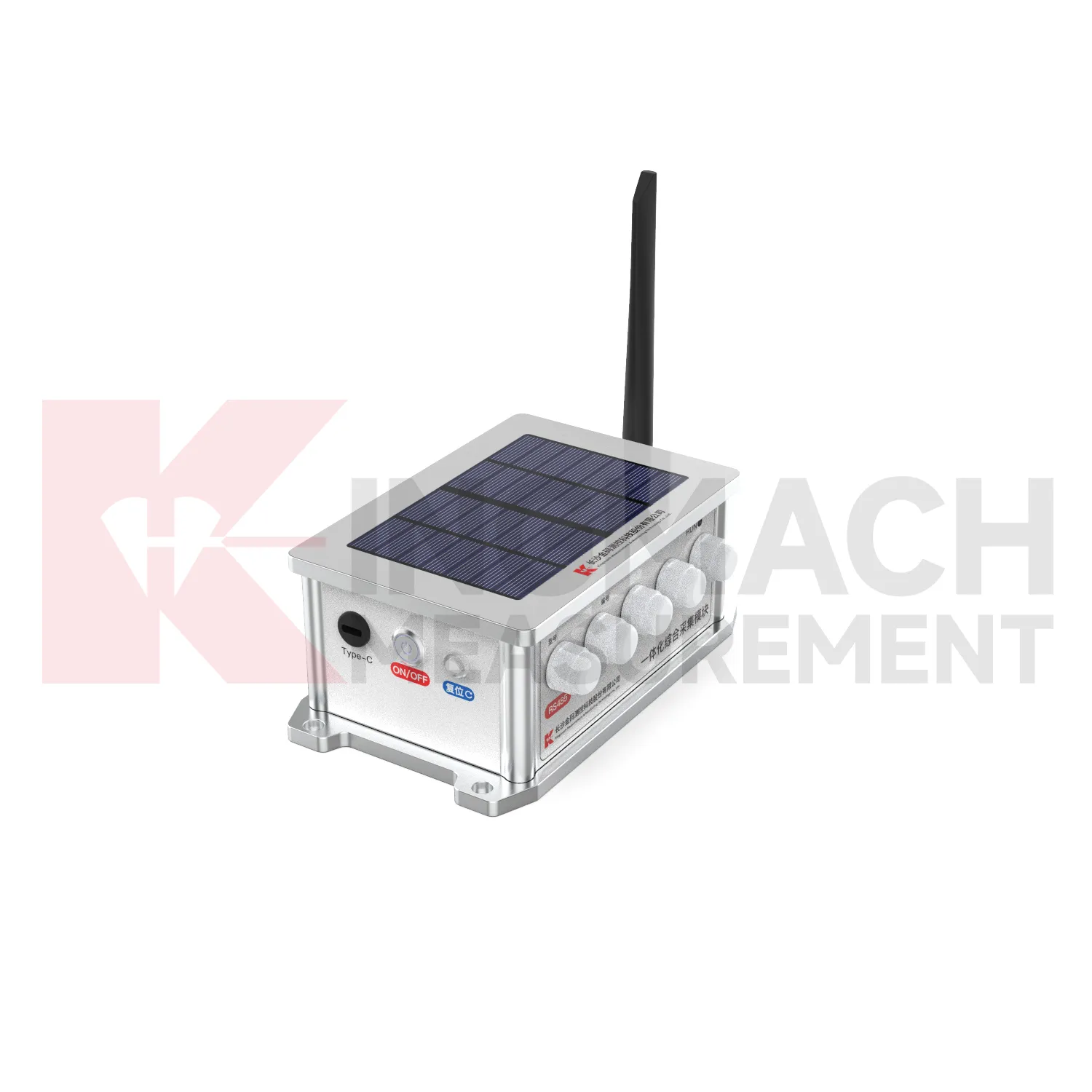

4. Unterstützt externes Laden über Typ-C-Schnittstelle.

5. Kann auf verschiedene Arten von Sensoren zugreifen, z. B. RS485-Bus-Sensoren, intelligente induktive frequenzmodulierte Sensoren, Vibrationsdrahtsensoren, Spannungssignalsensoren und 3k-Thermistor-Thermometer.

6. Alle Sensorschnittstellen sind isoliert aufgebaut, wodurch die Blitzschutzleistung des Moduls erheblich verbessert wird.

7. Integrierte 4G/5G-Gesamtnetzwerkkommunikation, die Benutzer-SIM-Karten und IoT-dedizierte Netzwerkkarten (APN-Karten) unterstützt und das direkte Hochladen von Daten auf interne Netzwerkserver ohne Umweg über das externe Netzwerk unterstützt. Es unterstützt vom Benutzer angepasste Protokolle wie TCP, MQTT und HTTP und unterstützt das Hochladen von Daten auf bestimmte Plattformen sowie die Übertragung an bis zu vier Rechenzentrumsadressen.

8. Low-Power-Design. Nach der Einstellung der zeitgesteuerten Erfassung wechselt das Gerät während der Nicht-Messzeit automatisch in den Ruhemodus, um den Stromverbrauch zu senken. Unterstützt automatisches Timing und Fernwecken.

9. Das Modul unterstützt mehrere Erfassungsmethoden wie Echtzeiterfassung, Einzelerfassung, zeitgesteuerte Erfassung, schwellenwertgesteuerte Erfassung und aktives Hochladen. Der Parameter für das zeitgesteuerte Erfassungsintervall ist konfigurierbar (1 Minute bis 24 Stunden) und die verschlüsselte Erfassung kann automatisch entsprechend dem Schwellenwert durchgeführt werden. Es unterstützt die automatische Speicherung von Daten, wenn die Netzwerkverbindung getrennt wird. Die integrierte Speicherkapazität unterstützt das Speichern historischer Daten für mehr als ein Jahr und unterstützt Offline-Übertragungs-/Rückübertragungsfunktionen.

10. Das Modul integriert ein Solarpanel und eine eingebaute Lithiumbatterie mit einem integrierten Solarlade-Steuerkreis und ermöglicht so eine langfristige Datenerfassung. Bei einer Sammelhäufigkeit von einmal alle halbe Stunde kann es an 30 aufeinanderfolgenden bewölkten und regnerischen Tagen normal funktionieren.

11. Leicht zu transportieren, kompakt, wasser- und staubdicht.

Spezifikationen

1. Stromversorgungsmethode: Interne Batteriestromversorgung
2. Ladespannung: DC5V
3. Modulkanäle:

JMZX-4GH-RTU: 1×RS485-Bus-Sammelkanal, 4×Analogsignal-Sammelkanäle

JMZX-8GH-RTU: 1×RS485-Bus-Sammelkanal, 8×Analogsignal-Sammelkanäle

4. Betriebstemperatur: -30 bis +60℃
5. Betriebsfeuchtigkeit: 0–95 % relative Luftfeuchtigkeit
6. Das Modul CH1-CH4/CH8 kann auf Sensoren wie Vibrationsdrahttyp, induktiv frequenzmodulierter Typ, Spannungstyp, Widerstandstyp und Frequenztyp zugreifen. Die Messgenauigkeit und Auflösung sind wie folgt:

   Sensortyp	Messgenauigkeit	Auflösung
   Vibrierender Draht	Frequenz: ±0,2 Hz; Temperatur: 0,5℃	Frequenz: ±0,01 Hz; Temperatur: 0,1℃
   Induktives frequenzmoduliertes Wegmessgerät	Verschiebung: 0,5 % FS; Temperatur: 0,5℃	Verschiebung: 0,1 mm; Temperatur: 0,1℃
   Standardanalog	Spannung: 0,1 % FS; Strom: 0,1 % FS	Spannung: <0,1 mV; Strom: 0,5uA
   Widerstand	Widerstandswert: 10 Ω	Widerstandswert: 0,1 Ω

7. Schutzart: IP67

8. Stromverbrauch: Standby: <3 mW; Betrieb: <1,5 W

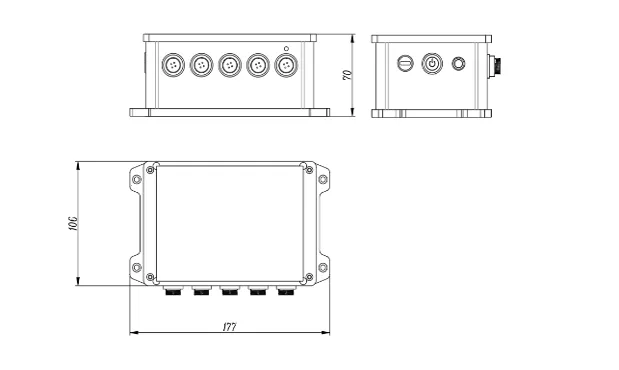

9. Außenmaße:

   JMZX-4GH-RTU: 106 mm × 140 mm × 70 mm (ohne Antenne)

   JMZX-8GH-RTU: 106 mm × 140 mm × 92 mm (ohne Antenne)
