Beschreibung

Einführung:

Das GNSS ist ein wetterunabhängiges, automatisiertes Positionierungssystem der neuen Generation, das mithilfe eines leistungsstarken und hochpräzisen System-on-Chip (SoC) entwickelt wurde und eine hochpräzise Positionierung mit mehreren Konstellationen und mehreren Frequenzen unterstützt. Es ist kompatibel mit Signalen des chinesischen BeiDou-Navigationssatellitensystems (BDS B1/B2), des US-amerikanischen GPS (L1/L2), des russischen GLONASS (L1/L2) und des europäischen Galileo (E1/E5b). Das System besteht aus einer oder mehreren Positionierungseinheiten, die an Überwachungspunkten bei Ingenieurprojekten eingesetzt werden, und misst horizontale und vertikale Verschiebungen. Bei diesem System handelt es sich um ein wetterunabhängiges, automatisiertes Wegmesssystem.

Funktionsprinzip:

1.Sensorprinzip:

Basierend auf leistungsstarken und hochpräzisen SoC-Chips unterstützt die neue Generation von GNSS-Ortungsgeräten die hochpräzise Multifrequenz-Positionierung des gesamten Systems. Dabei handelt es sich um eine Technologie, die Signale von künstlichen Erdsatelliten mit Atomuhr-Zeitmesssystemen empfängt und Punktmessungen durchführt. Der Positionierer empfängt die Zeitcodierung von nicht weniger als vier Satelliten, und die Position des Ortungsgeräts selbst kann durch Lösen ermittelt und eine dynamische Überwachung realisiert werden.

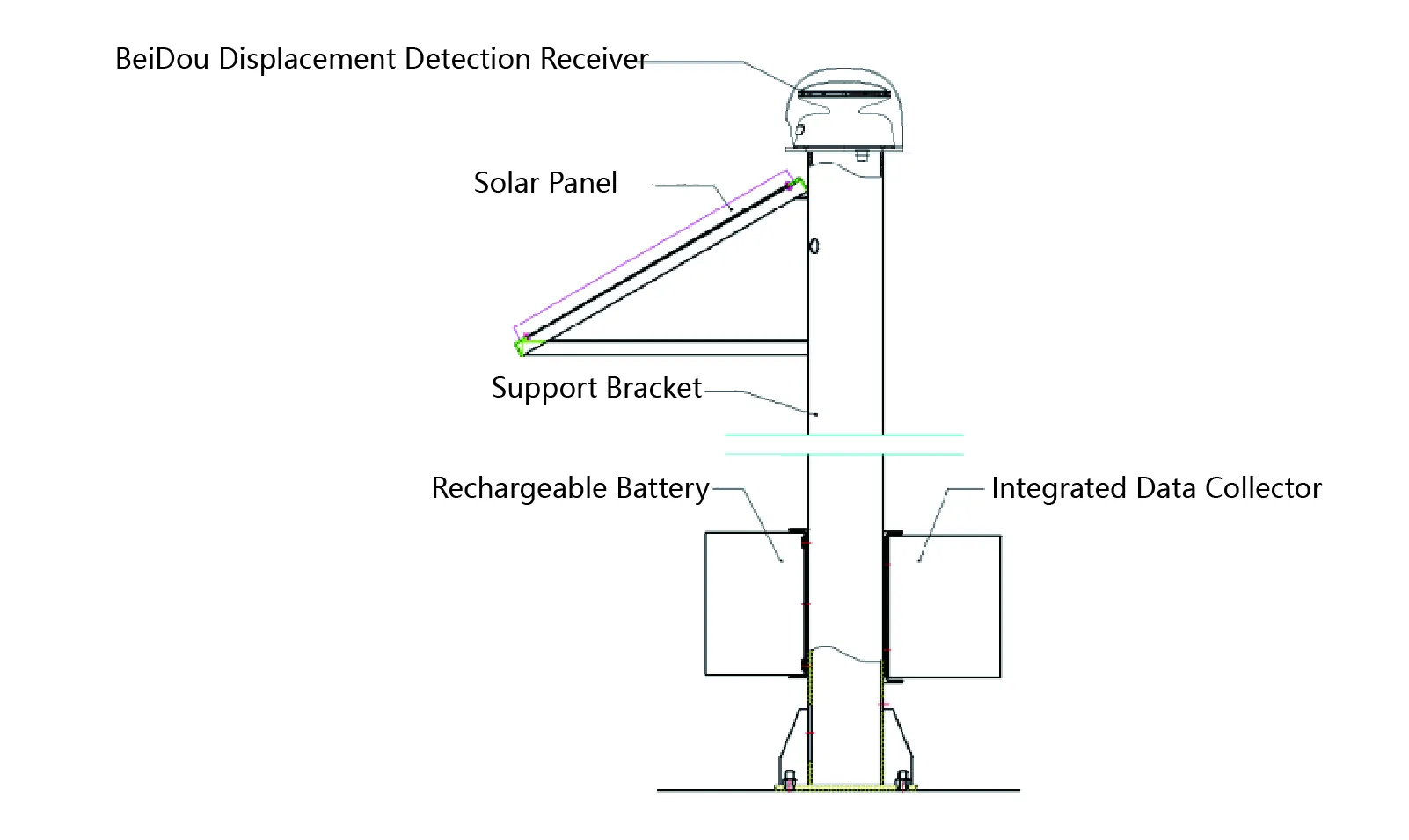

Das GPS-Fernverschiebungsmesssystem besteht aus einem GNSS-Ortungsgerät (vollständiges System), einer Montagehalterung, Solarpaneelen, Batterien usw.

2.Systemprinzip:

Ein aus mehreren Positionierungsinstrumenten bestehendes System misst ihre eigenen Positionen und führt gleichzeitig koordinierte Differenzberechnungen durch gegenseitige Verknüpfung durch, was hochpräzise relative Verschiebungsmessungen ermöglicht. In solchen Ingenieurprojekten kann der Positionsgeber gleich mit Bezugspunkt und Testpunkt angeordnet werden und erhält den hochpräzisen Positionsänderungswert des Testpunkts relativ zum Bezugspunkt.

Produktaussehen:

Das Host-Panel JMBD-1050 umfasst 3 Anzeigen und 1 Schnittstelle.

1. Betriebskontrollleuchte: Leuchtet, wenn Strom angeschlossen ist;

2,4G-Anzeigeleuchte: Leuchtet, um eine normale 4G-Netzwerkkommunikation anzuzeigen;

3. GNSS-Positionierungsanzeigeleuchte: Leuchtet, um eine erfolgreiche Positionierung anzuzeigen;

4. Stromschnittstelle und RS485-Kommunikationsschnittstelle.

Anwendungen

Es wird häufig in technischen Bereichen wie Böschungen, Hochgeschwindigkeitsbahnen, Brücken, Gebäuden, Bergwerken und Dämmen eingesetzt, um eine präzise Messung struktureller relativer Verschiebungsänderungen zu erreichen.
