I²C 4-Kanal-Neigungserfassungsmodul JMZX-4QH

Allgemeine Produktinformationen

Geschäftsbedingungen für Produkte

Beschreibung

Einführung:

Der Mehrpunkt-Tandem-Tiefenverschiebungsmesser basiert auf einem Multi-Array-MEMS-Neigungssensordesign, das mehrere vertikale In-Place-Neigungsmesserstränge innerhalb der Bohrung über ein einziges Kabel elektrisch verbindet. Das Erfassungsmodul wird verwendet, um die Messdaten des Mehrpunkt-In-Place-Neigungsmesserstrangs zu erfassen und die Daten über drahtgebundene oder drahtlose Mittel hochzuladen.

Produktmerkmale:

1.Mehrpunkt-Serienverbundener vertikaler In-Place-Neigungsmesserstrang des beweglichen Instrumentenkörperteils des Spritzgussprozesses, klein und leicht, über ein Kabel, um die elektrische Verbindung aller Sensoren im Messloch zu erreichen, alle Sensoren im Messloch können in bis zu 4 Gruppen unterteilt werden, jede Gruppe unabhängige Kommunikation, stören sich nicht gegenseitig

2. Der in Reihe geschaltete vertikale Neigungsmesserstrang mit mehreren Punkten ist physisch durch das Universalgelenk und die Verbindungsstange verbunden, die Länge wird entsprechend den Designanforderungen hergestellt und die Position des Messpunkts ist flexibel angeordnet. Vollständig versiegeltes wasser- und staubdichtes Design, geeignet für verschiedene Bauumgebungen.

3. Der vertikale Neigungsmesserstrang in jedem Bohrloch wird im Werk mit Körper, Kabeln, Universalgelenken, Verlängerungsstangen, Aufhängung und Erfassungseinheit entsprechend dem vorgesehenen Messpunktabstand vormontiert, was einen integrierten Versand und eine integrierte Installation ermöglicht. Für eine einfache, schnelle und bequeme Installation einfach die Verlängerungsstangen vor Ort anschließen und die Baugruppe in das Bohrloch einführen.

4. Die ertikale In-Place-Neigungsmesserkette ist intern mit elektronischen Kennungen und Modellnummern konfiguriert, um eine automatische Erkennung und intelligente Berechnung zu ermöglichen.

5. Das Datenerfassungsmodul verfügt über einen steuerbaren Sensor-Stromversorgungsausgang und vier nachgeschaltete Kommunikationsschnittstellen, die beim Anschließen des vertikalen Neigungsmesserstrangs automatisch intelligente Berechnungen durchführen.

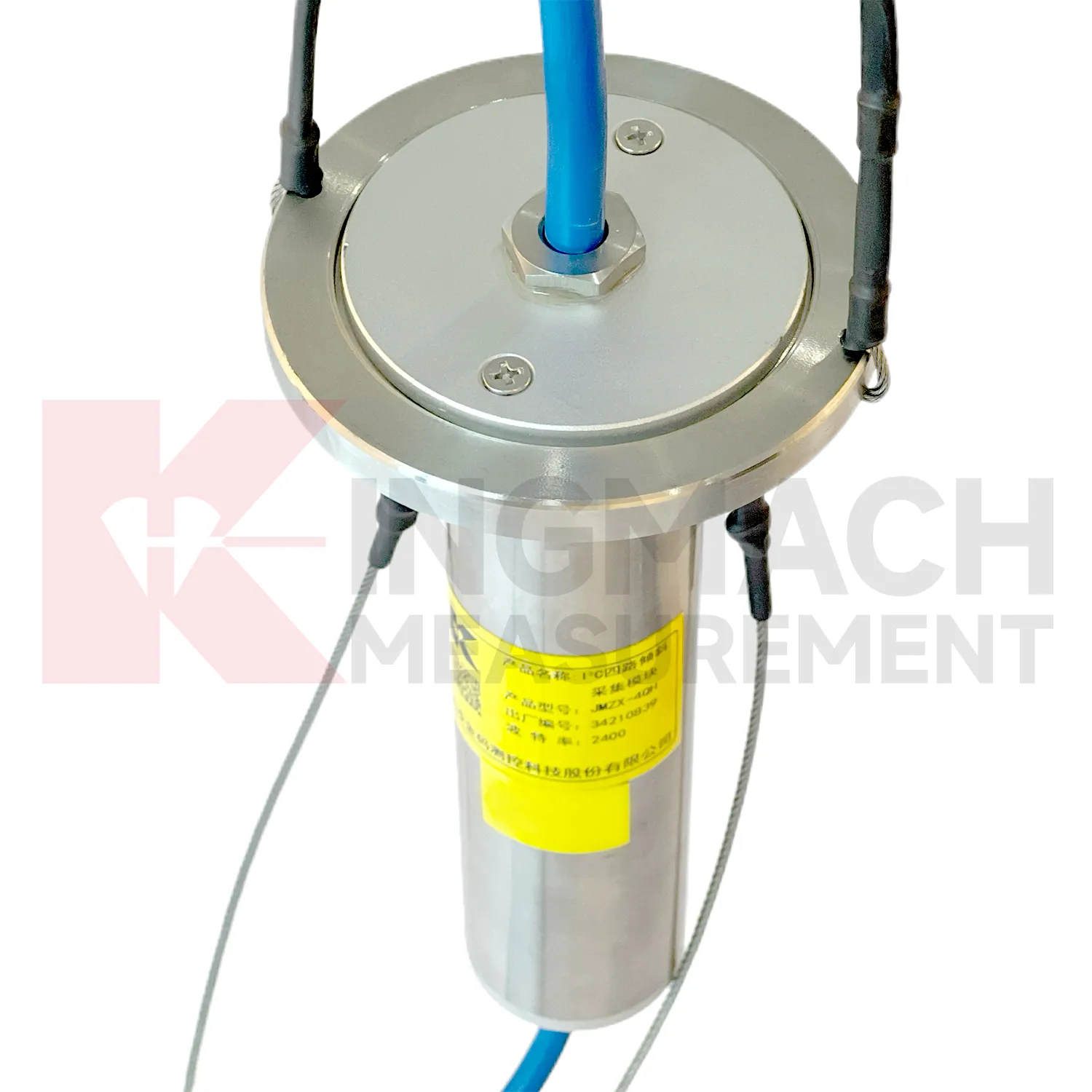

6. Das Erfassungsmodul wird in der Öffnung des Neigungsmesserrohrs platziert und bietet wasser- und staubdichten Schutz, vermeidet Störungen bei der Konstruktion vor Ort und minimiert die Gefahr von Schäden.

7.Der Energiesparmodus schaltet die Sensoren im Standby-Modus aus und aktiviert sie nur für die Datenmessung.

Anwendungen

Bei diesem Produkt handelt es sich um einen von unserem Unternehmen entwickelten und hergestellten hochpräzisen festen Sensor zur Messung von Neigungswinkeln, der schnell installiert werden kann. Es übernimmt die integrierte Installation. Die Anzahl der Messpunkte im Bohrloch ist ab Werk als kompletter Satz konfiguriert. Optional kann ein Neigungsmesserrohr eingebaut und direkt im Inneren eingelassen werden. Es kann die Platzierungsrichtung des Sensors automatisch lokalisieren, was einfach und schnell ist. Es eignet sich besonders zur Messung der Neigungswinkel mehrerer Punkte innerhalb eines Bohrlochs und eignet sich zur Überwachung der tiefen inneren Verformung von Strukturkörpern. In Kombination mit dem automatischen Überwachungssystem unseres Unternehmens können eine langfristige automatische Überwachung und eine intelligente Berechnung der Verformung realisiert werden.

Spezifikationen
