Intelligentes Mehrpunkt-Wegmessgerät JMDL-31XXAT

Allgemeine Produktinformationen

Geschäftsbedingungen für Produkte

Beschreibung

Einführung:

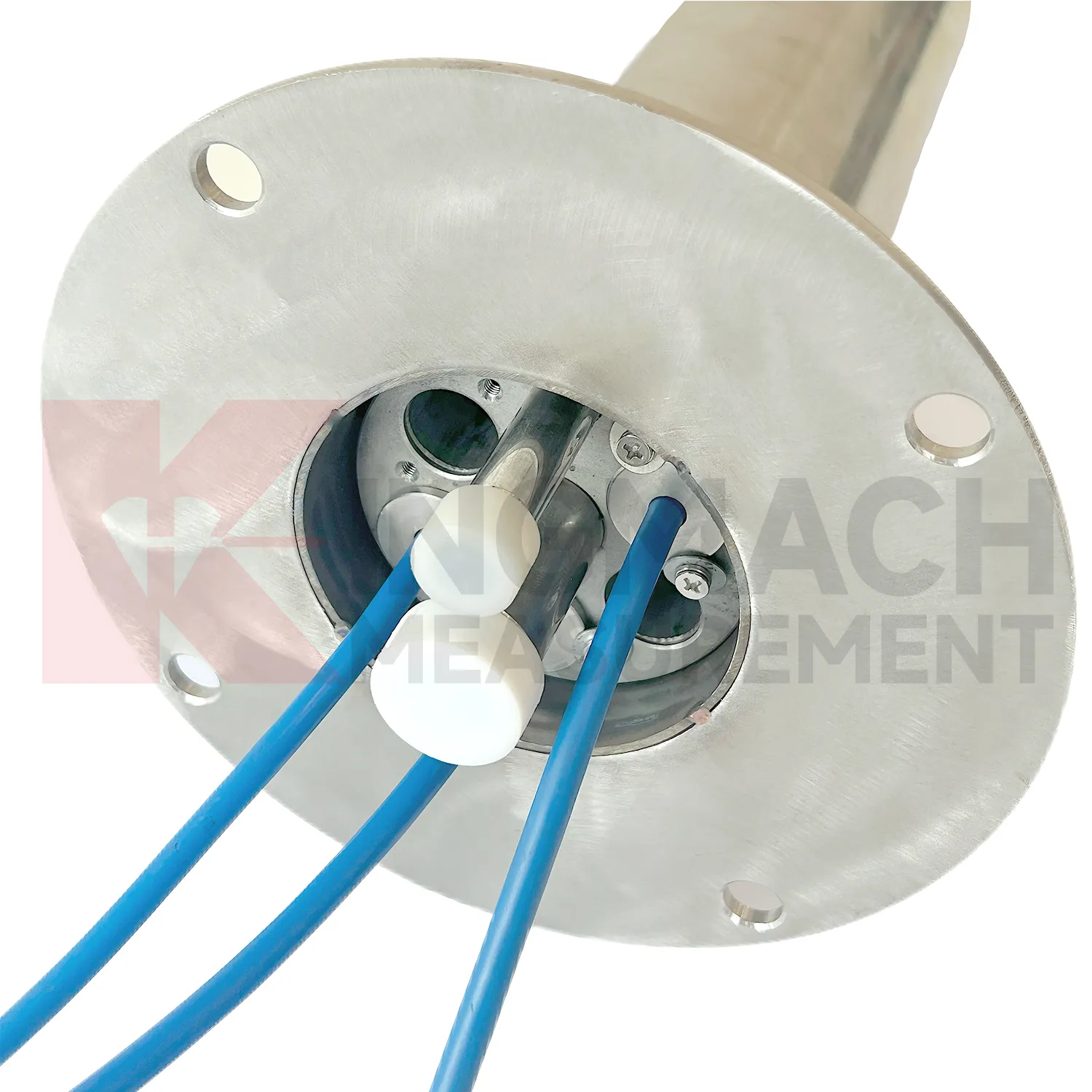

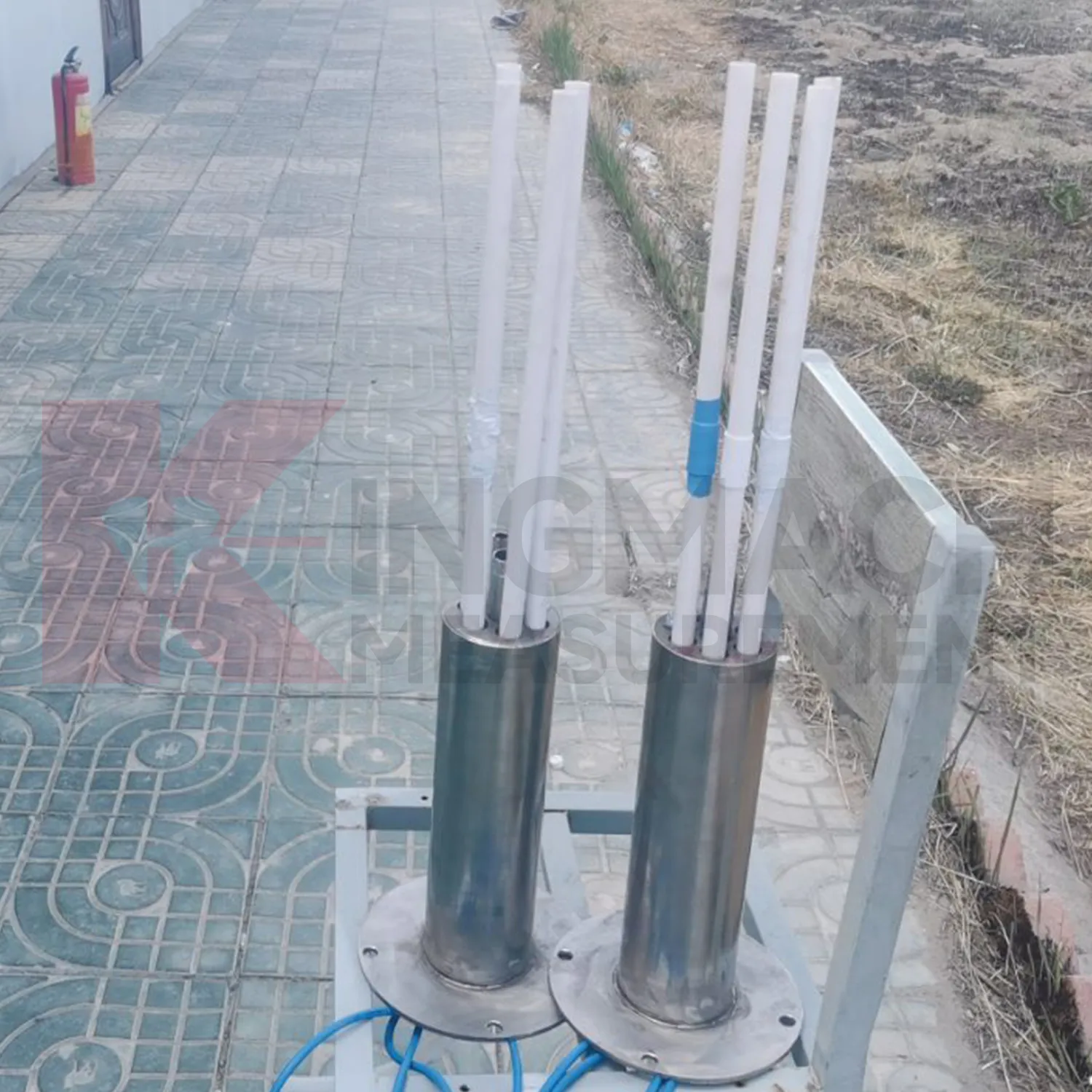

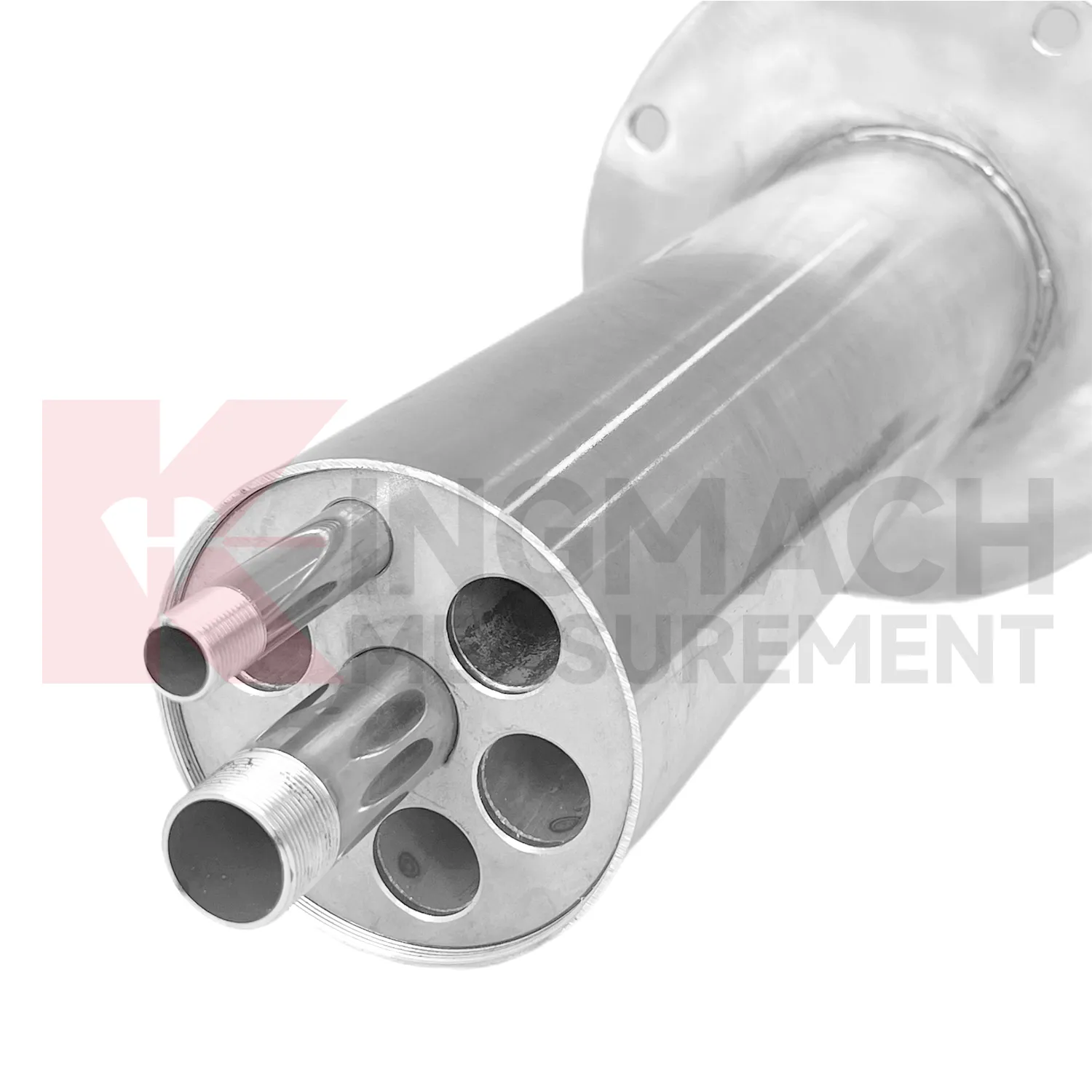

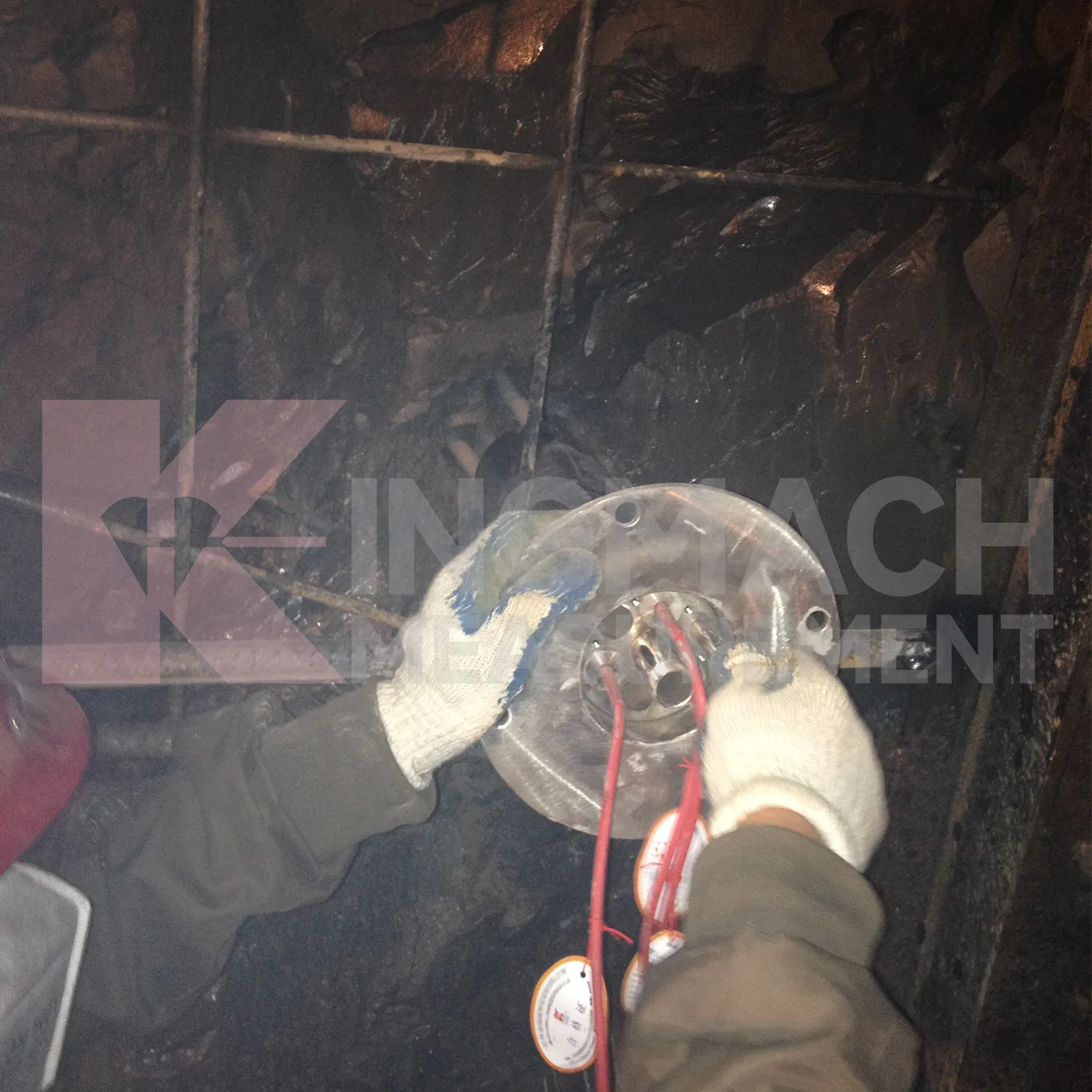

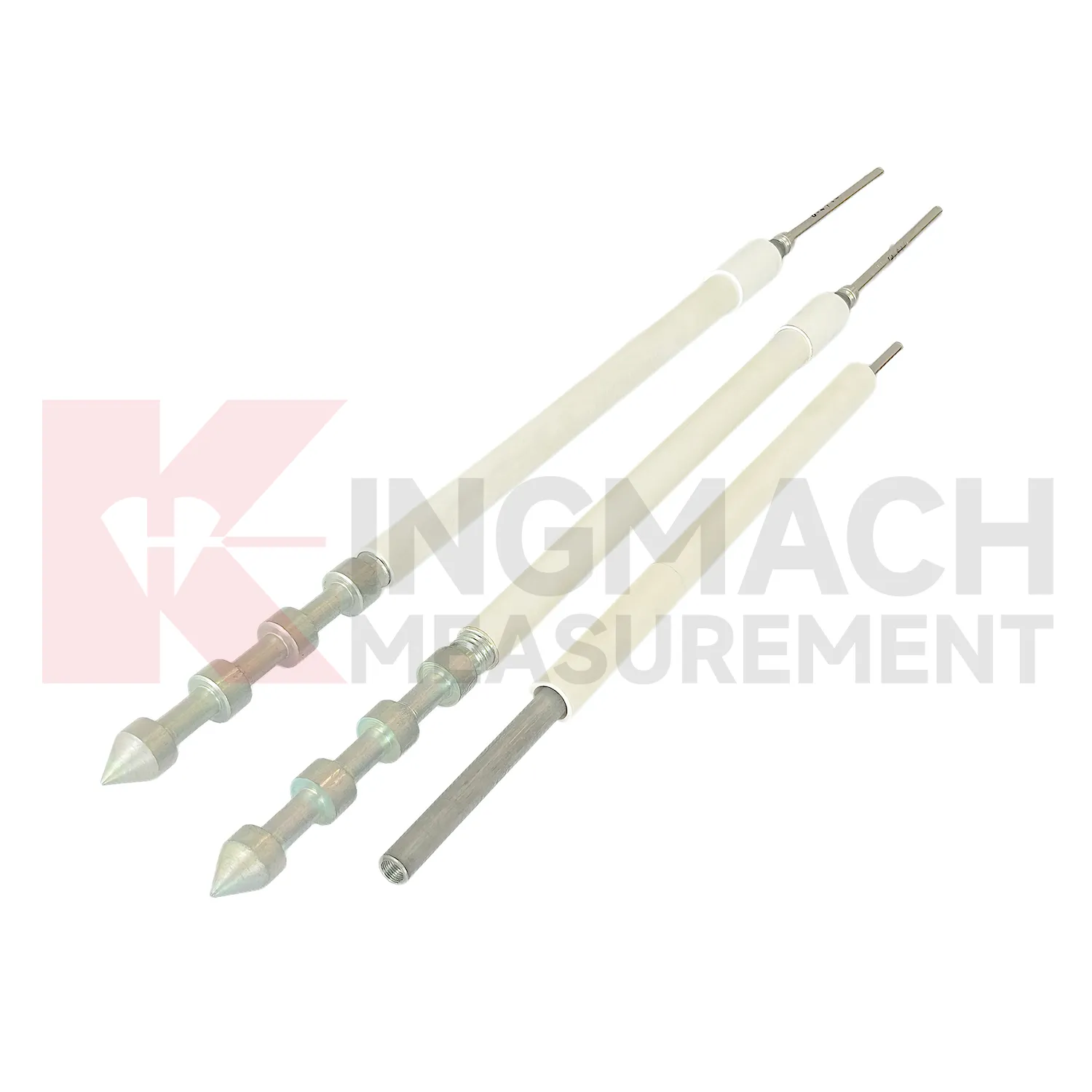

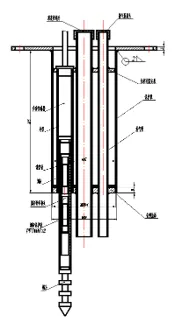

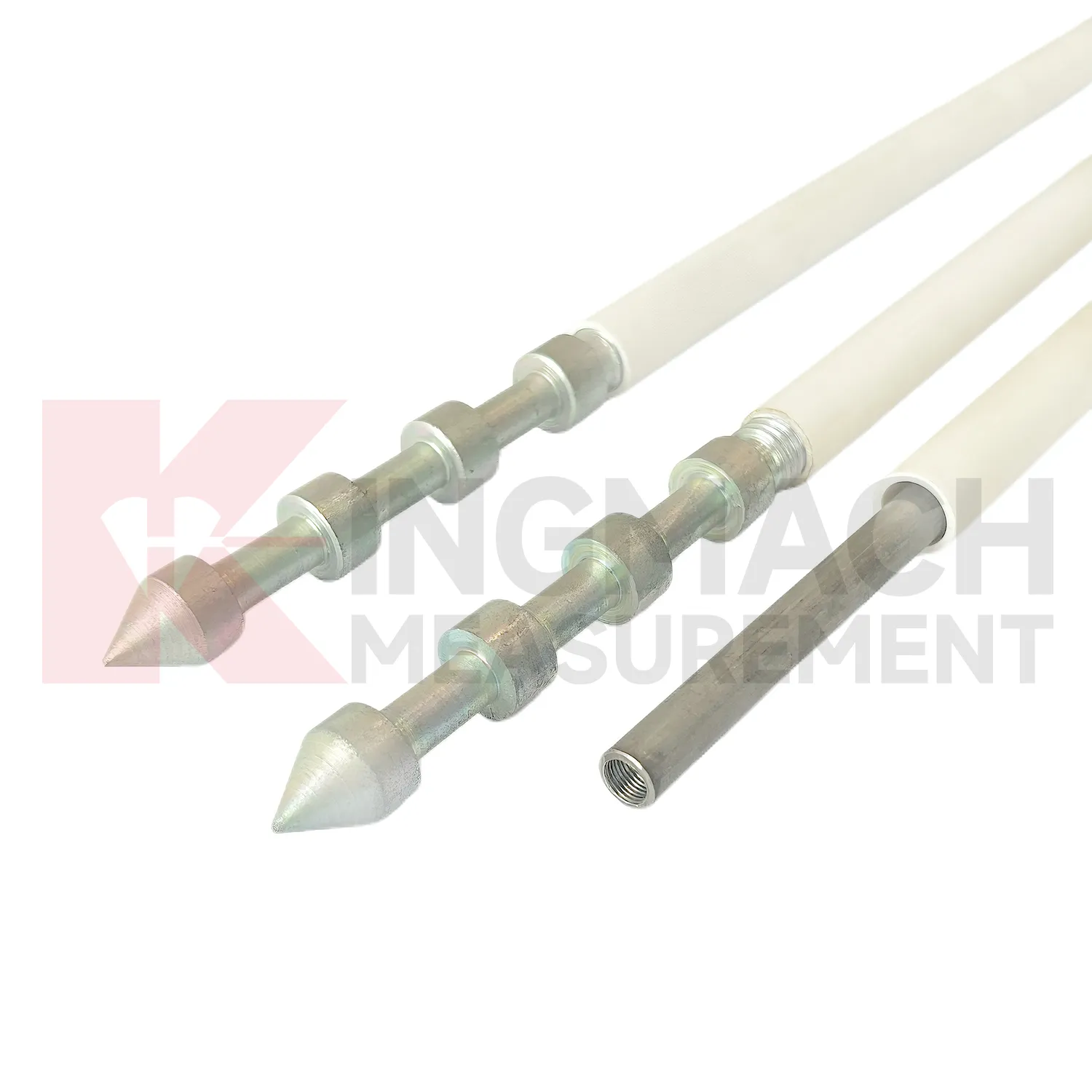

Das Smart Multipoint Displacement Meter der Serie JMDL-31XXAT wird zur Messung der Verschiebung in verschiedenen Schichten des umgebenden Gesteins in Tunneln, Felshängen, Fundamentgruben usw. verwendet, um die Verschiebungsbedingungen verschiedener Gesteinsschichten zu verstehen. Das Produkt besteht aus Verschiebungsmessgeräten, PVC-Messstabschutzrohren, Ankerköpfen, Mehrpunkt-Installationssätzen usw., wobei der Mehrpunkt-Installationssatz 3–5 Punkte unterstützt. Durch Bohren und Verpressen werden Ankerköpfe in unterschiedlichen Tiefen in unterschiedlichen Gesteinsschichten verankert. Die Installationsmethode ähnelt der Felsankerkonstruktion und bietet Einfachheit und Komfort. Durch die Messung der Verschiebungsänderungen jedes Messgeräts werden die Verschiebungsbedingungen verschiedener Gesteinsschichten analysiert.

Produktmerkmale:

1. Das Produkt basiert auf dem Prinzip der induktiven Magnetfluss-Frequenzmodulation und bietet höhere Stabilität, Zuverlässigkeit und Haltbarkeit. Das induktive frequenzmodulierte Prinzip umfasst ein induktives Sensorelement, integrierte Schaltkreise und Resonanzkondensatoren, die einen LC-Schwingkreis bilden, der ein Frequenzsignal ausgibt. Wenn sich der Messstab innerhalb der Spule verschiebt, verändert er den magnetischen Widerstand und die Spuleninduktivität und damit die Ausgangssignalfrequenz des Schwingkreises. Wenn der Messstab in die Spiralspule eindringt, nimmt der magnetische Widerstand ab, die Induktivität steigt und die Frequenz sinkt. Durch die Auswahl geeigneter Stabmaterialien und die Optimierung der spiralförmigen Spulenstruktur, des Kondensators und der Schaltung weisen die Frequenzänderungen des Ausgangssignals innerhalb des Hubbereichs des Stabs eine präzise lineare Beziehung zur Verschiebung auf. Da Stab und Spule berührungslos arbeiten, ist das System resistent gegen Beschädigungen bei der Installation und Nutzung.

2. Das Verschiebungsmessgerät verfügt über einen internen Speicherchip mit intelligenten Speicherfunktionen. In den Werkseinstellungen werden Parameter wie Sensormodell, Seriennummer und Kalibrierungskoeffizienten dauerhaft gespeichert. Es können bis zu 600 Messdaten gespeichert werden, darunter Messzeit, Temperatur (für temperaturempfindliche Modelle), absolute Verschiebung, relative Verschiebung und Nullpunktwerte.

3. Die vollständige digitale Erkennung gewährleistet eine verzerrungsfreie Signalübertragung über große Entfernungen und eine starke Entstörungsfähigkeit.

4. Hervorragende Isoliereigenschaften und wasserdichte Haltbarkeit.

5.In Verbindung mit dem umfassenden Tester des Unternehmens werden die Verschiebungswerte direkt angezeigt, was intuitive, einfache und schnelle Messungen ermöglicht.

6. Die Integration in das automatisierte Datenerfassungssystem des Unternehmens ermöglicht eine unbeaufsichtigte Überwachung oder Fernsteuerung.

Anwendungen

Das Smart Multipoint Displacement Meter der Serie JMDL-31XXAT wird zur Messung der Verschiebung in verschiedenen Schichten des umgebenden Gesteins in Tunneln, Felshängen, Fundamentgruben usw. verwendet, um die Verschiebungsbedingungen verschiedener Gesteinsschichten zu verstehen.

Spezifikationen
