Intelligentes Einpunkt-Setzungsmessgerät JMDL-47XXAT

Allgemeine Produktinformationen

Geschäftsbedingungen für Produkte

Beschreibung

Einführung:

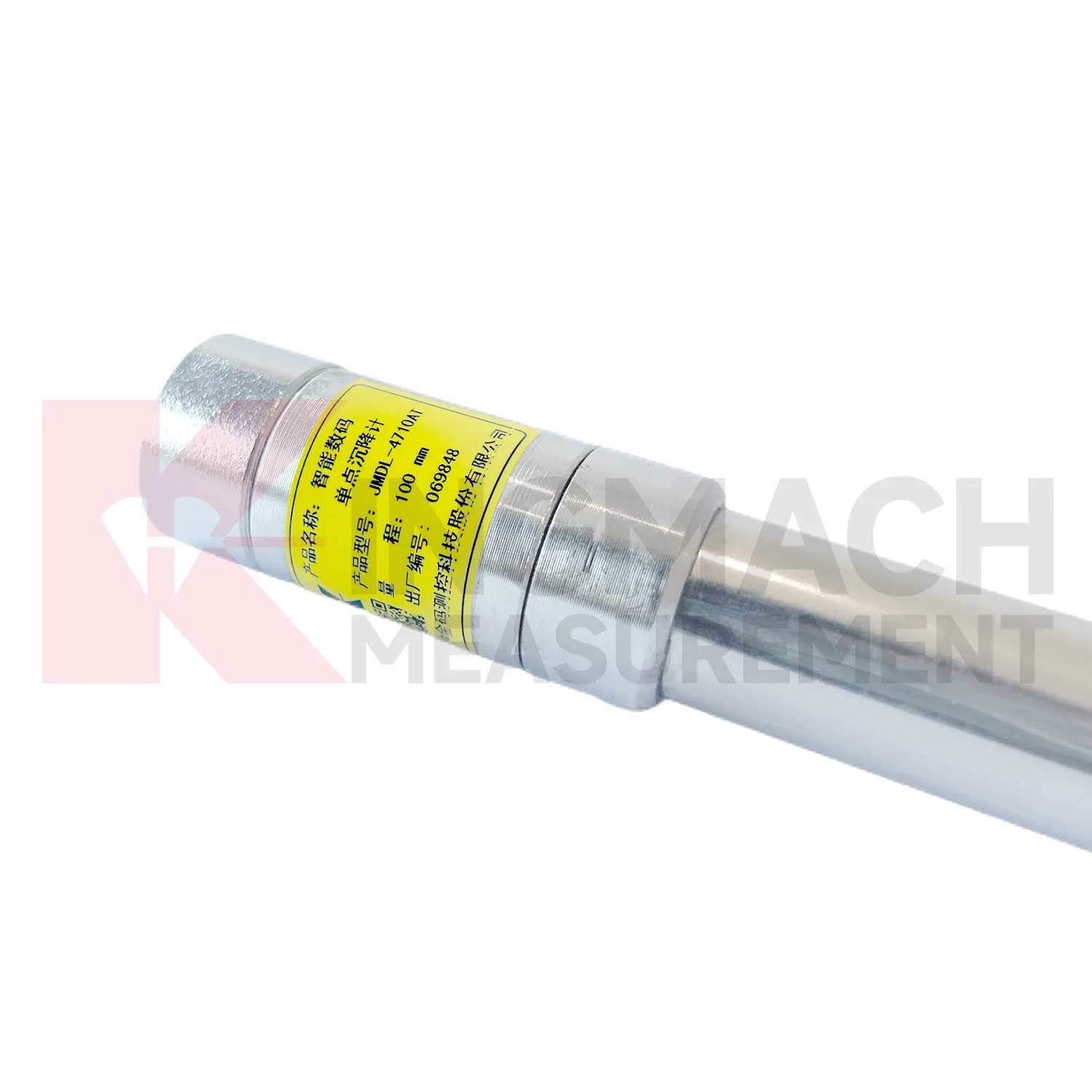

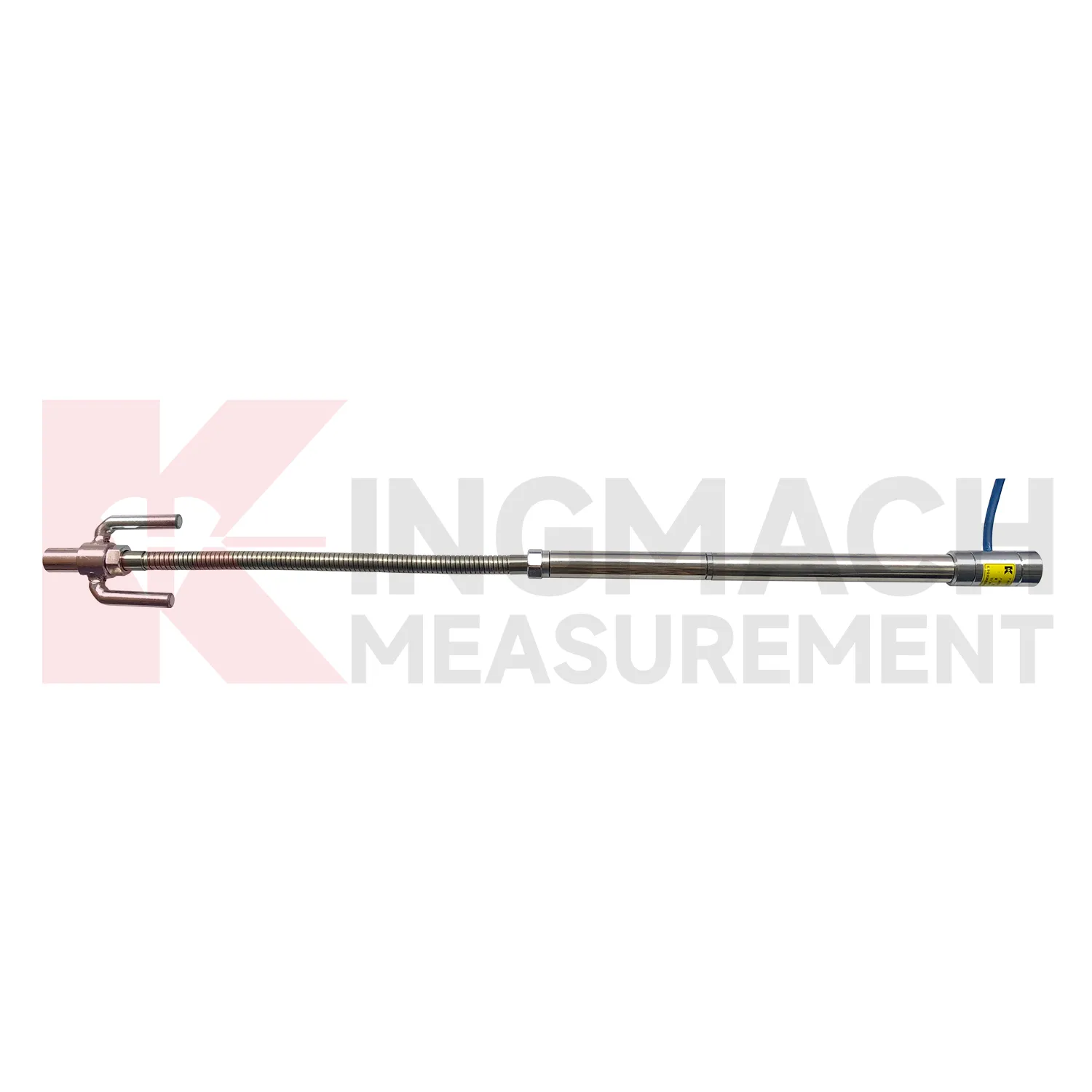

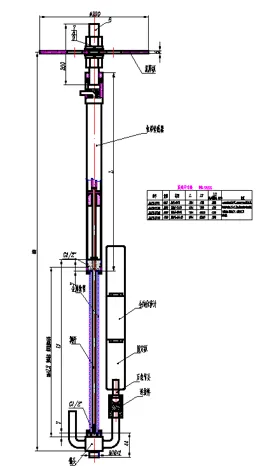

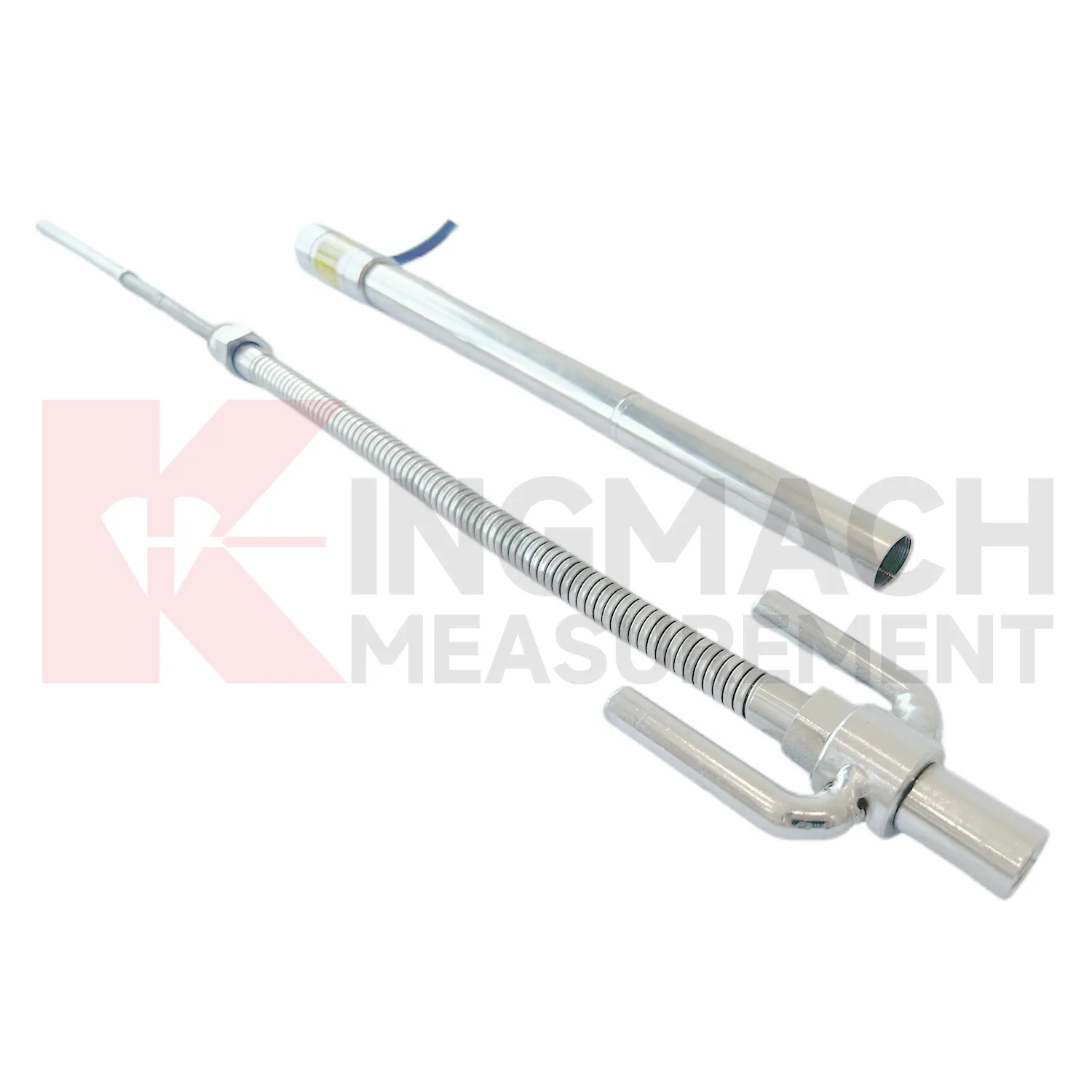

Das intelligente Einzelpunkt-Setzungsmessgerät JMDL-47xxAT ist ein integriertes, induktives, frequenzmoduliertes (IFM) intelligentes Verschiebungsmessgerät, das zur Messung von In-situ-Untergrundsetzungsverformungen, Böschungshubverformungen, Sockelanhebungsverformungen in tiefen Fundamentgruben, Tunnelbodenanhebungsverformungen im Tiefbau, Deichkompressionsverformungen, Setzungen von Pfahlgründungen und anderen ähnlichen Anwendungen verwendet werden kann. Es besteht aus einer Setzplatte, einem elektrischen Wegsensor, einem Messstab mit flexiblem Metallrohr, einem Ankerkopf, einem Verlängerungsstab und einem unteren Ankerkopf als integrierte Baugruppe. Der elektrische Wegsensor ist nach oben mit der Absetzplatte und nach unten mit dem Messstab verbunden, der von der flexiblen Metallleitung und dem Ankerkopf umgeben ist; Die Verlängerungsstange (die mit Durchgangsverbindern entsprechend der erforderlichen Einbautiefe verlängert werden kann) verbindet den Sensorankerkopf an seinem oberen Ende und den unteren Ankerkopf an seinem unteren Ende.

Produktmerkmal:

1. Die integrierte Installation mit seitlicher Kabelführung sorgt dafür, dass die Bodenverdichtung nicht beeinträchtigt wird und die Messungen an die tatsächlichen Bedingungen vor Ort angepasst werden. Die Überwachung kann auch während des Verkehrsbetriebs durchgeführt werden.

2. Der elektrische Wegsensor ermöglicht eine schnelle, genaue und direkte Echtzeitmessung von Setzungswerten.

3. Kompatibilität sowohl mit manueller Messung über umfassende Tester als auch mit automatisierten Erfassungssystemen für Datenfernübertragung, automatisierte Messung und Betriebsüberwachung.

4. Hohe Stabilität, Zuverlässigkeit, minimale Temperaturdrift und Anpassungsfähigkeit an raue Umgebungen und Langzeitüberwachung.

5. Volldigitale Überwachung mit direkter Ausgabe digitaler Frequenzsignale, unabhängig von der Kabellänge, verzerrungsfreier Signalübertragung über große Entfernungen und hoher Störfestigkeit.

6. Ein integrierter Smart-Chip und Speicher speichern die werkseitig kalibrierte nichtlineare Anpassungskurve im Sensor und wenden während der Messung automatisch nichtlineare Korrekturen an, zusammen mit intelligentem Speicher und automatisierten Datenspeicherfunktionen.

Anwendungen

Das intelligente Einzelpunkt-Setzungsmessgerät JMDL-47xxAT ist ein integriertes, induktives, frequenzmoduliertes (IFM) intelligentes Verschiebungsmessgerät, das zur Messung von In-situ-Untergrundsetzungsverformungen, Böschungshubverformungen, Sockelanhebungsverformungen in tiefen Fundamentgruben, Tunnelbodenanhebungsverformungen im Tiefbau, Deichkompressionsverformungen, Setzungen von Pfahlgründungen und anderen ähnlichen Anwendungen verwendet werden kann.

Spezifikationen
