Spezifikationshandbuch für das Kingmach-Verdrängungsmessgerät

Beginnen Sie mit der Bewegung, die Sie messen müssen

Definieren Sie den Verschiebungsmodus, bevor Sie Datenblätter vergleichen. Ein Rissmessgerät, das eine 20-mm-Fuge misst, löst nicht das gleiche Problem wie ein GNSS-Gerät, das Hangbewegungen misst, ein Drahtseilsensor, der lange Wege misst, oder eine Multipoint-Meterablesung von Bewegungen in verschiedenen Gesteinsschichten. Reichweite, Installationsmethode und Dateninterpretation hängen alle von der Bewegungsart ab.

Der Verschiebungsbereich von Kingmach umfasst lineare Verschiebungen, Rissbreiten, Dehnungsfugenbewegungen, großräumige Oberflächenverschiebungen, Geogitterverformungen, Schalungssetzungen, umgebende Felsverschiebungen und Grundgesteinsverschiebungen. Wählen Sie zunächst die Messstruktur aus der Anwendung aus und verfeinern Sie dann die numerische Spezifikation.

• Bei Riss- oder Fugenbreite Nahbereich, Auflösung, Montagebasis, Messlatte und Langzeitstabilität prüfen.
• Überprüfen Sie bei Brücken-, Damm-, Eisenbahn- oder Gebäuderelativverschiebungen die Genauigkeit, den Temperatureinfluss, die Wasserdichtigkeit und die Erfassungskompatibilität.
• Überprüfen Sie zur Überwachung von Gefällen oder Erdrutschen Reichweite, Kommunikation, Stromversorgung, Wetterbeständigkeit und unbeaufsichtigten Betrieb.
• Überprüfen Sie bei Gesteinsschichten oder Grundgesteinsverformungen die Ankerstruktur, die Bohr- und Injektionsmethode, die Messpunkte und die Einbautiefe.
• Zur Schalungs- und Bauüberwachung, Prüfschutz, Ansprechsicherheit, temporäre Montage und Alarmintegration.

Spezifikationen des Kernverdrängungsmessers zum Vergleich

Bereich: Vermeiden Sie sowohl Unterdimensionierung als auch unnötige Überdimensionierung

Ein Sensor mit zu geringer Reichweite kann bei einem Großereignis an seine Grenzen stoßen. Ein Sensor mit weitaus größerer Reichweite, als für das Projekt erforderlich ist, kann die Kosten erhöhen, ohne die Sichtbarkeit kleiner Bewegungen zu verbessern. Schätzen Sie normale, saisonale, Bau- und Warnbewegungen ab, bevor Sie den Bereich auswählen.

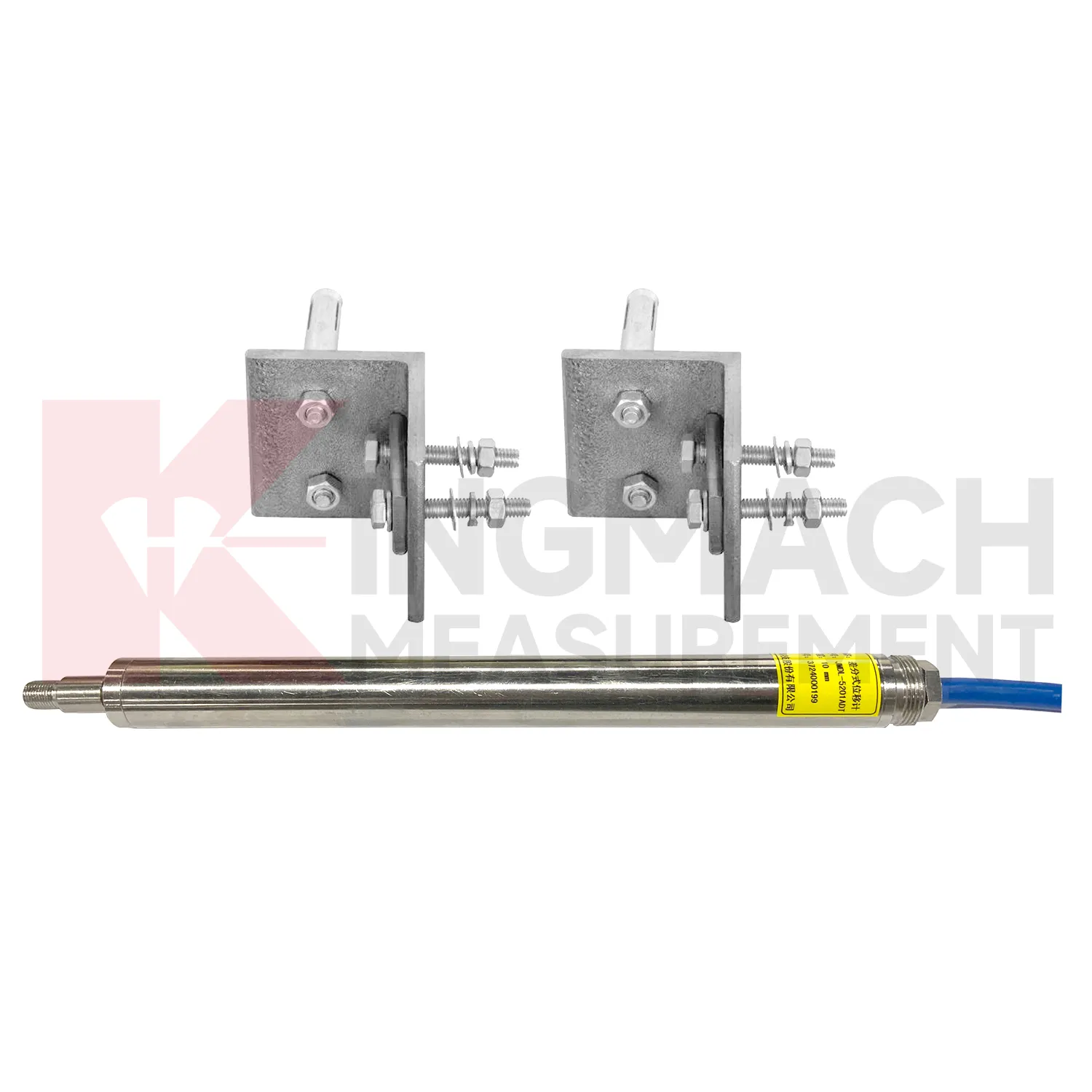

Für kurze strukturelle Bewegung, der Kingmach JMDL-52XXADT Differential-Wegmesser ist in den Bereichen 20 mm, 50 mm und 100 mm erhältlich. Der JMDL-22XXAT Intelligentes Rissmessgerät umfasst Modelle mit 20 mm, 50 mm, 100 mm und 200 mm. Für längere Reisen ist die JMLS-22XXADT Drahtseil-Wegsensor deckt die Optionen 0–500 mm, 0–1000 mm und 0–2000 mm ab.

Fügen Sie einen Spielraum für die Bewegung hinzu, die technische Maßnahmen auslöst, und nicht einen willkürlichen Prozentsatz. Der Sensor sollte das Warnereignis erfassen, ohne so weit unterhalb des Skalenendwerts zu arbeiten, dass der ausgewählte Bereich für die normale Trendüberwachung kaum einen praktischen Wert bietet.

Auflösung und Genauigkeit beantworten unterschiedliche Fragen

Die Auflösung ist das kleinste angezeigte Inkrement. Die Genauigkeit ist die erwartete Differenz zwischen dem gemeldeten Wert und der tatsächlichen Verschiebung. Ein Messgerät kann 0,01 mm anzeigen, während seine Genauigkeit als Prozentsatz des Skalenendwerts ausgedrückt wird. Daher müssen die beiden Werte zusammen überprüft werden.

Der JMDL-52XXADT ist für eine Auflösung von 0,01 mm und eine Genauigkeit von +/-0,1 % FS spezifiziert. Der intelligente Allzweck-Wegmesser ist mit einer Auflösung von 0,01 mm und einer Genauigkeit von 0,5 % vom Endwert spezifiziert. Das magnetostriktive Modell ist mit einer Auflösung von 0,01 mm und einer Genauigkeit von +/-0,05 % FS spezifiziert. Die Auflösung beeinflusst die Sichtbarkeit kleiner Trends. Die Genauigkeit beeinflusst das Vertrauen in den absoluten Wert.

Legen Sie keinen Alarmschwellenwert allein anhand der Anzeigeinkrementierung fest. Berücksichtigen Sie Genauigkeit, Wiederholbarkeit, Temperatureinfluss, Installationsbewegungen und den Entscheidungsspielraum des Projekts, um Fehlalarme und Fehlinterpretationen zu reduzieren.

Passen Sie das Sensorprinzip an den Standort an

Das Sensorprinzip beeinflusst Drift, Haltbarkeit, Installation, Wartung und Signalverhalten. Induktive frequenzmodulierte Messgeräte eignen sich für viele strukturelle Verschiebungs- und Dehnungsfugenaufgaben, da ihre digitale Architektur eine stabile Fernüberwachung unterstützt. Drahtseilsensoren bewältigen längere Verfahrwege oder indirekte Bewegungswege, während GNSS großräumige Oberflächenbewegungen an entfernten Punkten unterstützt.

Der JMCW-21XXADT Magnetostriktiver Wegmesser ist eine ergänzende berührungslose Option innerhalb des Kingmach-Verdrängungsportfolios; Es handelt sich nicht um einen Vibrationsdraht-Wegsensor. Seine berührungslose Sensorstruktur ist für Anwendungen gedacht, bei denen reduzierter mechanischer Verschleiß und absolute lineare Positionsmessung nützlich sind. Die veröffentlichte Spezifikation umfasst IP67-Schutz, RS485-Kommunikation und einen Betrieb von -30 °C bis +80 °C.

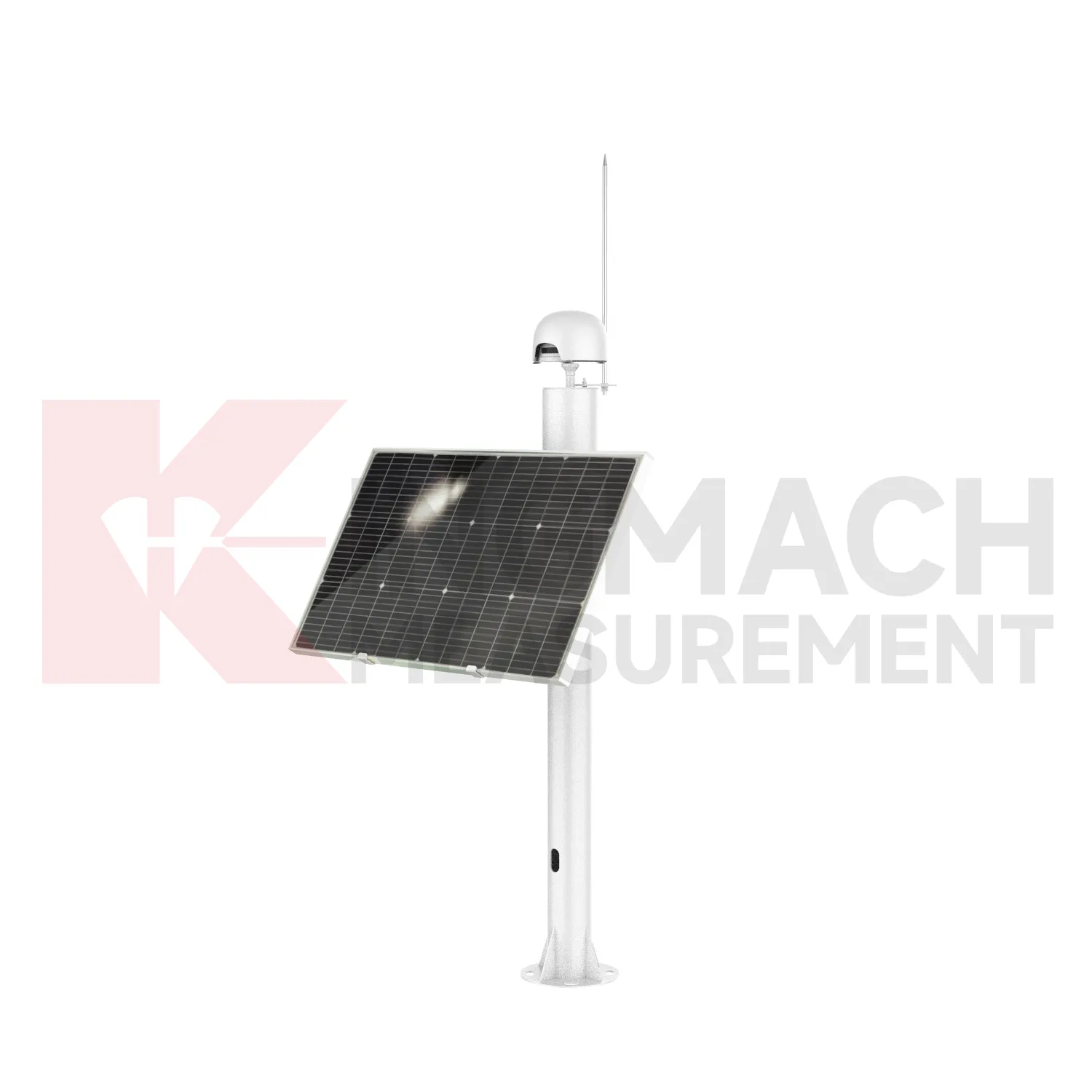

Für entfernte Oberflächenbewegungen ist die Integriertes GNSS JMBD-1050YT Unterstützt Multi-Konstellationspositionierung, 4G- und RS485-Kommunikation, Solar- und Lithiumbatteriebetrieb, IP67-Schutz und einen Umgebungsbereich von -40 °C bis +85 °C. Wählen Sie GNSS, wenn die erforderliche Ausgabe eine Positionsbewegung über einen größeren Bereich und nicht eine lokale Gelenkverschiebung ist.

Bildschirmtemperatur, Wasser, Staub und elektrische Einwirkung

An zivilen Überwachungsstandorten sind Sensoren Regen, Kondensation, Staub, Schlamm, Vibrationen, Kabelzug, korrosiver Luft und elektrischen Störungen ausgesetzt. Behandeln Sie Dichtungs- und Umweltgrenzwerte als primäre Auswahlkriterien. Ein geeignetes Sensorprinzip kann dennoch versagen, wenn Gehäuse, Stecker, Kabeleinführung oder Montageausrichtung nicht zum Standort passen.

Vergleichen Sie den Betriebsbereich mit dem Mikroklima der Installation und nicht mit einer nahegelegenen Wetterstation. Eine Dammgalerie, eine Tunnelauskleidung, ein Brückendeck und ein exponierter Hang können sehr unterschiedliche Temperatur- und Feuchtigkeitsbedingungen aufweisen. Überprüfen Sie im Rahmen des Installationsentwurfs den Kabelschutz, die Steckerabdichtung, die Entwässerung, die Erdung und den Überspannungsschutz.

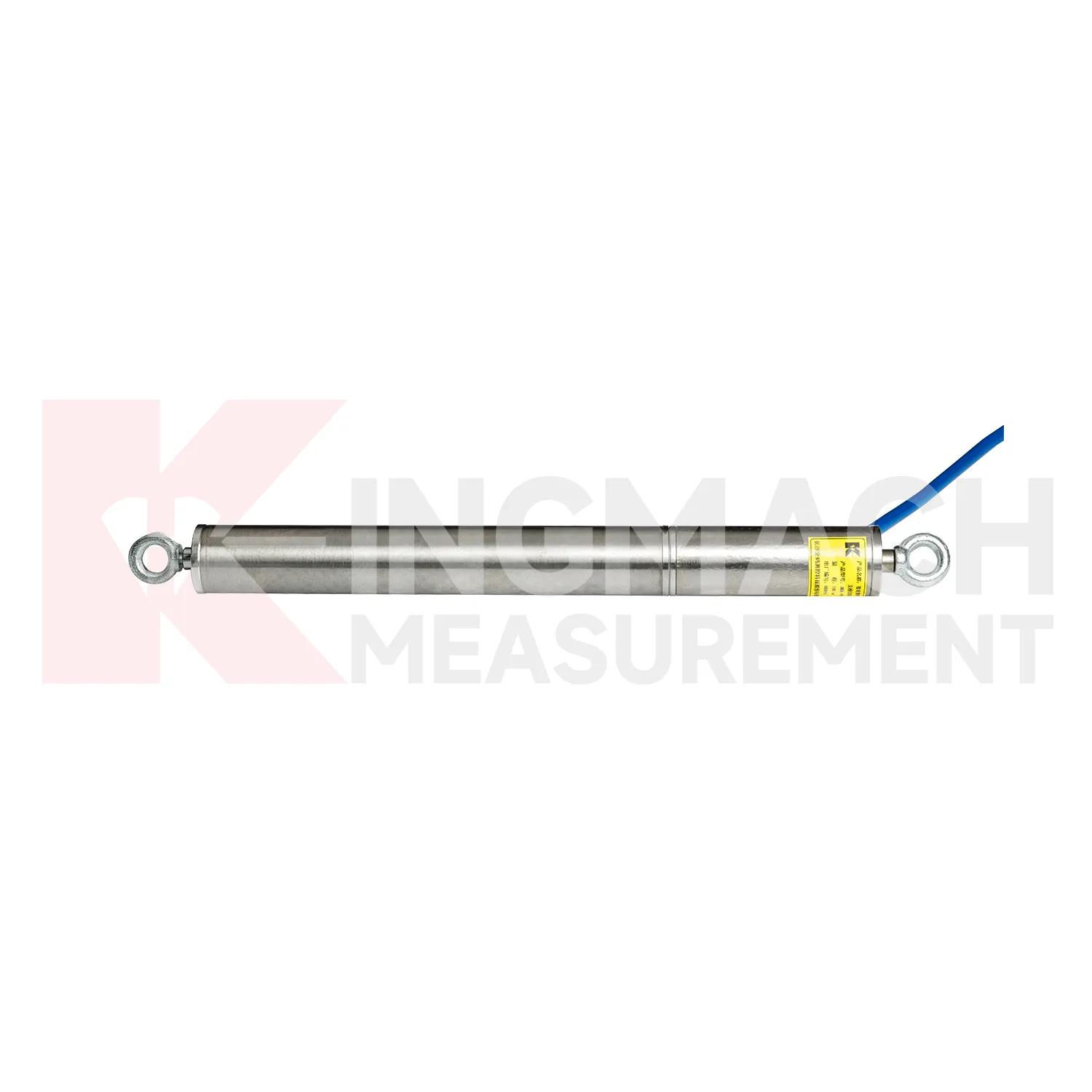

Der Drahtseil-Wegsensor von Kingmach ist für IP67 und -30 °C bis +70 °C spezifiziert. Das magnetostriktive Messgerät ist für IP67 und -30 °C bis +80 °C spezifiziert JMDL-49XXAT Intelligentes Schalungs-/Stahldraht-Verschiebungsmessgerät ist mit IP68 spezifiziert, was für Installationen mit größerer Wasser- und Staubbelastung geeignet ist, wenn seine Messstruktur auch zum Projekt passt.

Bestätigen Sie die vollständige Kommunikations- und Akquisekette

Ein Verschiebungsmesser erzeugt nur dann verwertbare Informationen, wenn das Signal ein System erreicht, das das Ergebnis speichert, prüft und meldet. Bestätigen Sie vor dem Kauf den Kommunikationsmodus, die Kabelentfernung, ggf. die Baudrate, die Kompatibilität des Loggers, die Stromversorgung, die Erdung, den Überspannungsschutz, die Umrechnung technischer Einheiten, die Zeitsynchronisierung und Datenqualitätsprüfungen.

RS485 ist in der robusten digitalen Überwachung weit verbreitet, da es die Feldintegration und längere Kabelwege unterstützt. Entlegene Punkte benötigen möglicherweise auch 4G, Solarladung oder batteriegestützten Betrieb. Überprüfen Sie Sensor, Kabel, Logger, Gehäuse, Software, Alarmlogik und Wartungszugang als ein System und nicht als separate Einzelposten.

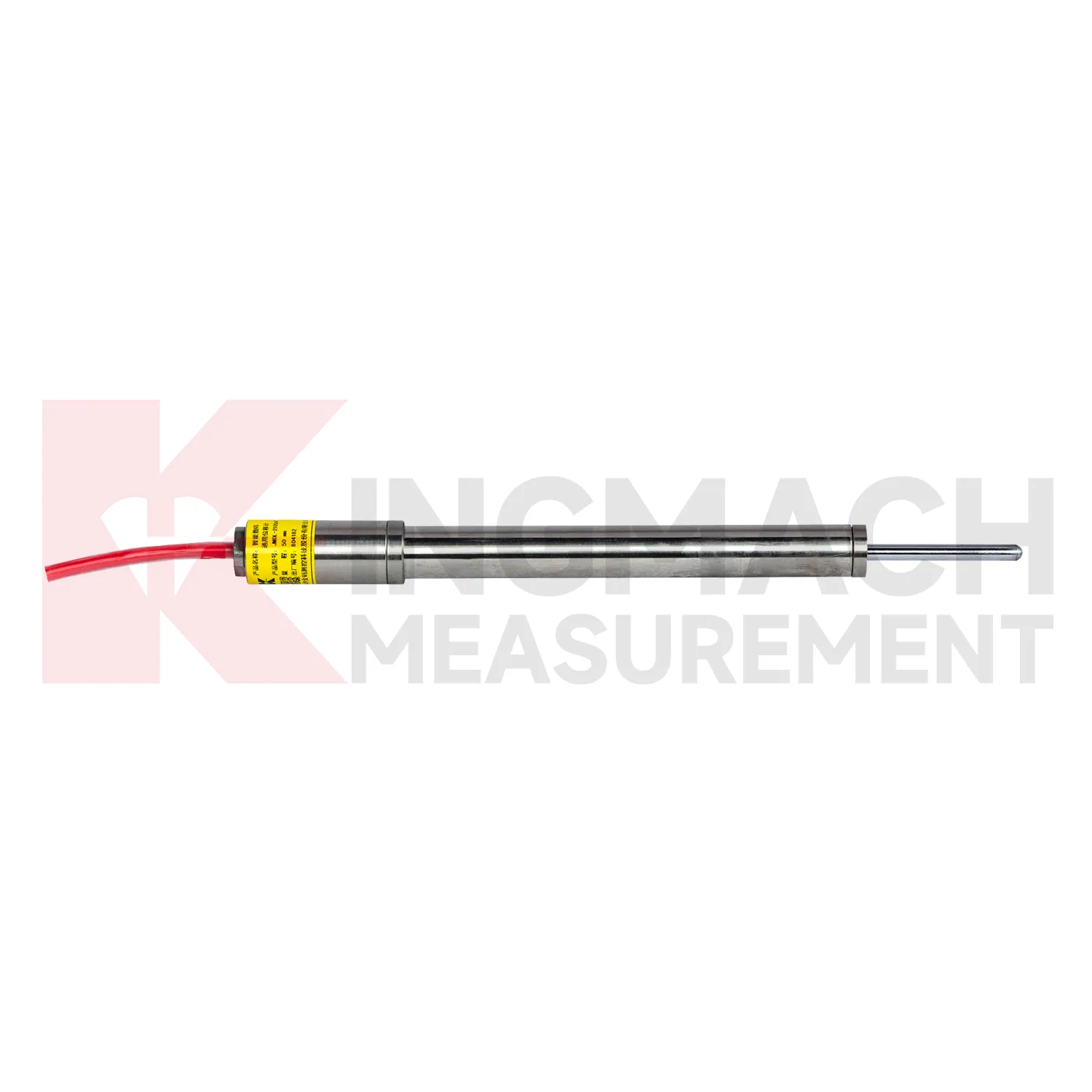

Der JMDL-21XXAT Intelligentes Allzweck-Wegmessgerät speichert Sensoridentifikations- und Kalibrierungsinformationen und kann mit automatischer Erfassung für unbeaufsichtigte Überwachung arbeiten. Bestätigen Sie während der RFQ-Überprüfung die genaue Auslesung oder den Logger, die Verkabelung, die Adressierung, die Softwarezuordnung und das Inbetriebnahmeverfahren für das ausgewählte Modell.

Behandeln Sie die Installationshardware als Teil der Messung

Bei der Wegmessung kommt es darauf an, dass die tatsächliche Bewegung ohne Lockerheit, Biegefehler, Reibung oder unbeabsichtigte Einschränkung auf das Sensorelement übertragen wird. Überprüfen Sie die Installationszeichnung, bevor Sie einen Sensor genehmigen. Die Montagegeometrie, die erwartete Bewegungsrichtung, die Kabelführung, der Zugang zur Nullung und der Schutz vor Bauschäden wirken sich alle auf die Datenqualität aus.

Rissmessgeräte benötigen stabile Untergründe und geeignete Messstäbe. Der JMDL-24XXAT Intelligentes flexibles Wegmessgerät muss sich mit dem zu überwachenden Geogitter oder verstärkten Material verformen. Der JMDL-31XXAT Intelligentes Mehrpunkt-Wegmessgerät Verwendet Anker in unterschiedlichen Tiefen mit Bohren, Verpressen, Schutzrohren und Installationsmaterial.

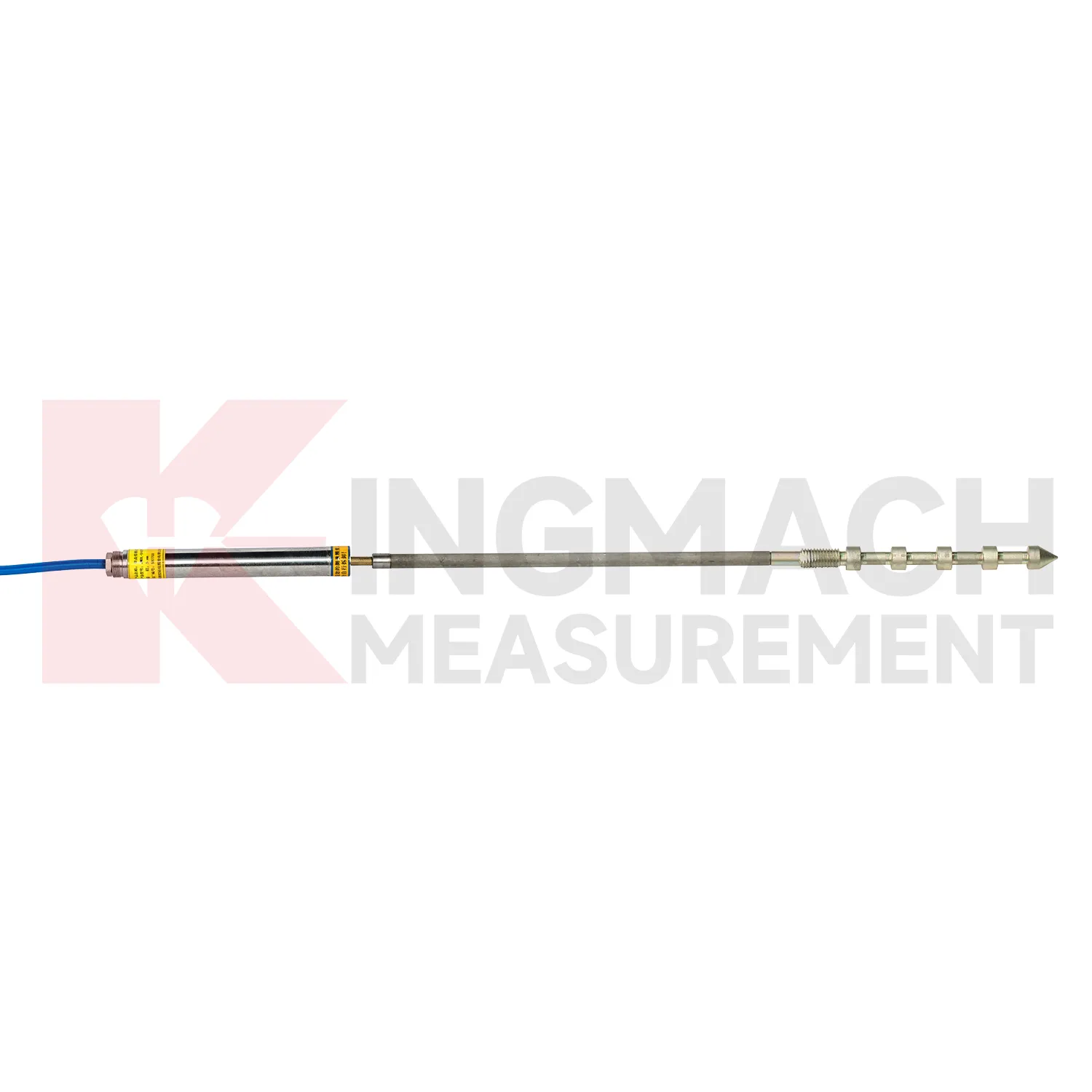

Für Grundgesteins- oder Umgebungsgesteinsbewegungen ist die JMDL-32XXAT Intelligentes Einzelpunkt-Gesteinsverschiebungsmessgerät Verwendet einen Flansch, einen Sensor, eine Zugstange, einen Ankerkopf und eine PVC-Rohrbaugruppe. Diese Komponenten bestimmen, wie der Sensor der Bewegung des Gesteins folgt, und gehören daher in die technische Überprüfung und das Angebot und werden nicht als optionales Zubehör behandelt.

Spezifikationskarte des Kingmach-Verdrängungsmessers

Verifizierte Kingmach-Projektbeispiele

Egongyan-Rail-only-Brücke, Chongqing (2019)

Der Überwachungsprojekt für die Egongyan-Rail-only-Brücke abgedeckte Kabelkraft-, Durchbiegungs-, Riss- und Umgebungsüberwachung. Die Projektausrüstungsliste umfasst das JMDL-22XXAT Smart Crack Gauge zusammen mit Dehnungs-, Last-, Neigungs-, Beschleunigungs-, Temperatur-Feuchtigkeits-, Niederschlags-, Wind- und automatisierten Erfassungsgeräten. Für eine Brückenanfrage zeigt dieses Beispiel, warum ein Rissmessgerät als Teil einer koordinierten Überwachungskette spezifiziert werden sollte. Käufer sollten den Riss- oder Verbindungsbereich, den Montageort, die Umgebungseinwirkung, die Erfassungsschnittstelle und den Alarmschwellenwert gemeinsam definieren, anstatt das Messgerät nur nach der Auflösung auszuwählen.

Notieren Sie die Messgrundlage, die Schutzhardware, den Inspektionszugang und die Übergabeakzeptanzkriterien für jeden Punkt, bevor mit der Installation begonnen wird.

Schnellstraße Yuping-Panzhou, Guizhou (2023)

Der Schnellstraßenprojekt Yuping-Panzhou Dazu gehörten Tunnelsetzungen, Bogen-Taille-Konvergenz, Risse und die Überwachung struktureller Dehnungen. Die Anwendungsliste umfasst ein Smart Crack Gauge und eine Laser-Wegmessung sowie hydrostatische Füllstands- und Vibrationsdraht-Dehnungsmessgeräte. Der Fall unterstützt einen Multiparameter-Ansatz zur Tunnelverformung: Lokale Rissöffnung, Konvergenz, Setzung und Dehnung beantworten verschiedene technische Fragen. Geben Sie für die Beschaffung an, wo jeder Verschiebungspunkt installiert ist, die erwartete Richtung und das Ausmaß der Bewegung, wie der Messwert die Überwachungsplattform erreicht und welcher Schwellenwert eine Inspektion oder Eskalation auslöst.

Der Installationsplan sollte auch den Referenzpunkt, die Montagetoleranz, den Kabelschutz, den Inbetriebnahmetest und die Zugangsmethode für spätere Wartungsarbeiten angeben.

Windkraftturm Changde, Hunan (2025)

Der Windkraftturmprojekt Changde Überwachte Fundamentsetzung, Schrägseilkraft, Strukturschwingungen, Risse im Übergangsabschnitt und Dehnung. Zur zugehörigen Ausrüstung gehört der Drahtseil-Wegsensor JMLS-22XXADT als Teil eines umfassenderen Sensorpakets. Dieses Beispiel ist nützlich, wenn lange Wege oder indirekte Bewegungen zusammen mit anderen strukturellen Reaktionen überwacht werden müssen. Definieren Sie bei der Auswahl den Kabelweg, den Verfahrbereich, die Rücklaufrichtung, die Montagestabilität, die Gehäusefreilegung, den Kommunikationsweg und den Zugang zur Inspektion. Diese Details bestimmen, ob der Sensor strukturellen Bewegungen ohne Spiel, Reibung oder mechanische Beeinträchtigung folgt.

Die Abnahme sollte eine kontrollierte Reiseprüfung, eine Basislinienablesung, eine Kabelprüfung und die Bestätigung umfassen, dass der Ausgang den zugewiesenen Überwachungskanal erreicht.

Preise, Dokumentation und Geschäftsbedingungen

Die Preise für Verschiebungsmesser hängen vom genauen Modell, der Reichweite, der Leistung, der Kabellänge, der Installationshardware, dem Logger, dem Gehäuse, dem Stromversorgungssystem, der Software, der Menge, der Kalibrierungsdokumentation und dem Lieferumfang ab. Ohne diese Angaben wäre eine öffentliche Dollarspanne irreführend. Fordern Sie ein konfigurationsbasiertes Angebot an und vergleichen Sie Lieferanten anhand derselben Stückliste.

Für den JMDL-52XXADT gehen die aktuellen Handelsinformationen von einer Mindestbestellmenge von einem Stück, ausgehandelten Preisen, Versand im Voraus, Kartons oder Holzkistenverpackung und Versand innerhalb von 30 Tagen nach vollständiger Zahlung aus. Bestätigen Sie alle kommerziellen Bedingungen im formellen Angebot, da Konfiguration, Menge, Anpassung und Projektzeitplan das endgültige Angebot ändern können.

• Geben Sie die Anwendung, die erwartete Bewegung, den erforderlichen Bereich, die Auflösung, die Genauigkeit und den Alarmschwellenwert an.
• Geben Sie die Anforderungen an Betriebstemperatur, Wasser- und Staubbelastung, Kabelführung, Stromversorgung, Kommunikation und Datenlogger an.
• Listen Sie die erforderlichen Halterungen, Stangen, Anker, Flansche, Schutzrohre, Gehäuse und Installationsdienste auf.
• Fordern Sie das Datenblatt, die Kalibrierungsinformationen, die Verkabelungsdefinition, das Installationshandbuch, die Garantiebedingungen, die Verpackung, die Lieferzeit und die entsprechenden Zertifizierungsdokumente an.

Checkliste vor dem Kauf für Ingenieure

• Definieren Sie den Verschiebungstyp: Rissbreite, Fugenbewegung, Setzung, langer Weg, Oberflächenbewegung, Gesteinsschichtbewegung oder Grundgesteinsverformung.
• Legen Sie den Bereich mit Spielraum für normale, saisonale, Bauphasen- und Warnstufenbewegungen fest.
• Überprüfen Sie gemeinsam Auflösung, Genauigkeit, Wiederholbarkeit, Stabilität und Temperatureinfluss.
• Bestätigen Sie Wasser, Staub, Vibration, Korrosion, Blitzschlag und Installationsausrichtung am Messpunkt.
• Überprüfen Sie Leistung, Leistung, Kabelentfernung, Logger-Kompatibilität, Software-Zuordnung und Fernkommunikation.
• Überprüfen Sie die Anforderungen an Halterungen, Sockel, Stangen, Anker, Flansche, Schutzrohre und Vergussmassen.
• Fordern Sie Kalibrierungsdaten, Seriennummern, Verkabelungsdetails, Installationszeichnungen und Anleitungen zur Inbetriebnahme an.
• Bestätigen Sie Konfiguration, Menge, Verpackung, Lieferung, Garantie, Zahlung und Kundendienst, bevor Sie die Bestellung aufgeben.

Häufig gestellte Fragen

Schlussbemerkung: Überprüfen Sie vor dem Kauf jede Spezifikation anhand des Projektdesigns, der lokalen Umgebung, des Überwachungsschwellenwerts, der Installationszeichnung und der Datenerfassungsarchitektur.
