Schwingdraht-Dehnmessstreifen für die Überwachung von Brücken, Tunneln und Staudämmen: Vollständige Auswahlhilfe

Die globale Bauindustrie erlebt einen massiven Anstieg großer Infrastrukturinvestitionen. Regierungen und private Entwickler finanzieren weltweit große Brücken, Tunnel, Staudämme und gewaltige Windkraftanlagen. Folglich war die Nachfrage nach zuverlässigen, langfristigen Systemen zur strukturellen Gesundheitsüberwachung (SHM) noch nie so hoch. Innerhalb dieser kritischen Sicherheitssysteme fungieren Dehnungsmessstreifen als primäre Datenquelle. Sie müssen sich darüber im Klaren sein, dass eine fehlerhafte Sensorauswahl weitaus mehr kostet als das physische Gerät selbst. Eine falsche Wahl führt zu verzerrten Belastungsberechnungen, verzögert Sicherheitsentscheidungen und vervielfacht letztendlich die langfristigen Wartungskosten.

Daher ist die Wahl eines Dehnungsmessstreifens eher eine kritische technische Entscheidung als ein einfacher Kauf von Gebrauchsgütern. Jeder Projektingenieur muss drei grundlegende Fragen beantworten, bevor er einen Sensor spezifiziert. Erstens: Was ist das Wirtsmaterial? Zweitens: Was ist der aktuelle Installationsstand? Was sind schließlich die Umweltauflagen? Dieser umfassende Leitfaden führt Sie durch die verschiedenen Messgerätetypen, wichtige Auswahlkriterien, Anwendungsanpassung und Sensorintegration in ein komplettes SHM-System.

Was macht die Vibrationsdrahttechnologie zum globalen Standard für die langfristige Dehnungsüberwachung?

Bevor Sie einen Sensor intelligent spezifizieren können, benötigen Sie ein solides technisches Verständnis für die Funktionsweise verschiedener Überwachungstechnologien. Die Vibrationsdrahttechnologie (VW) dient derzeit als globaler Standard für die langfristige Infrastrukturüberwachung. Das Schwingdrahtprinzip beruht auf einem gespannten Stahldraht, der durch eine Impulserregerspule angeregt wird. Die Eigenfrequenz dieser Schwingung entspricht direkt der Belastung, die der Draht erfährt.

Dieser Frequenzausgang bietet außergewöhnliche Vorteile für Tiefbauprojekte. VW-Sensoren bieten eine hohe Immunität gegenüber elektromagnetischen Störungen und weisen ein hochstabiles Langzeitdriftverhalten auf. Darüber hinaus können diese Sensoren Signale über kilometerlange Kabel ohne Verzerrung oder Signalverlust übertragen.

Bei den meisten Projekten zur Überwachung des strukturellen Zustands sind Sensoren im Freien erheblichen thermischen Zyklen ausgesetzt. Daher verfügen moderne VW-Dehnmessstreifen über einen eingebauten Thermistor zur integrierten Temperaturerfassung. Durch diese Ergänzung kann die Überwachungssoftware automatische Temperaturkorrekturen auf die Dehnungsmesswerte anwenden. Sie können diese robuste Leistung mit herkömmlichen Widerstandsfolienmessgeräten vergleichen. Folienmessgeräte eignen sich perfekt für Laborumgebungen und Kurzzeittests. Allerdings bleiben Folienmessgeräte bei langen Kabelstrecken weiterhin sehr anfällig für Feuchtigkeitseintritt, Nullpunktdrift und Verstärkerabhängigkeit. Kingmach hebt diesen Standard mit seiner smarten VW-Serie (HAT- und HB-Variante) noch weiter an. Diese fortschrittlichen Modelle verfügen über digitale Adressierungsfunktionen, die es Ingenieuren ermöglichen, Multisensor-Busnetzwerke mit einem einzigen Datenlogger zu betreiben.

Drei primäre DMS-Typen – und wann jeder einzelne eingesetzt werden sollte

Ingenieure fragen häufig, welchen Dehnungsmessstreifen sie für ihr spezifisches Projekt verwenden sollten. Die Antwort erfordert einen strukturierten Vergleich basierend auf der Installationsmethode und der Hoststruktur. Sie können diese Sensoren in vier Haupteinsatztypen einteilen.

Oberflächenmontierter Dehnungsmessstreifen (JMZX-212HAT/HB)

Techniker schrauben oder kleben oberflächenmontierte Dehnungsmessstreifen direkt auf bestehende Beton- oder Stahloberflächen. Sie sollten dieses Modell für die Überwachung nach dem Bau, strukturelle Nachrüstungen und dynamische Belastungstests wählen. Dieses Messgerät eignet sich auch dann hervorragend, wenn ein Bohren oder Eingießen in die Grundstruktur nicht möglich ist. Die JMZX-212-Serie bietet einen Standardmessbereich von ±2.500 με mit einer Auflösung von 0,1 με. Das vollständig versiegelte Edelstahlgehäuse gewährleistet eine Wasserdichtigkeit bis zu einer Wassertiefe von 150 Metern.

Einbettungs-DMS (JMZX-215HA/215HAT/HB)

Bauteams gießen Dehnmessstreifen zum Einbetten direkt in frischen Beton oder vergraben sie in strukturellen Füllmaterialien. Dies ist die Standardwahl für neue Bauprojekte, einschließlich Brücken, Dämme, Tunnel, Stützmauern und Fundamentplatten. Einbettungssensoren erfordern keinen Scherwiderstand vom Grundmaterial, was den Installationsprozess außergewöhnlich schnell und zuverlässig macht.

Oberflächengeschweißter Dehnungsmessstreifen (JMZX-206HAT)

Schweißer befestigen oberflächengeschweißte Dehnungsmessstreifen direkt an Baustahlbauteilen wie Trägern, Spundwänden und Rohrpfählen. Das Schweißen sorgt für eine äußerst gleichmäßige mechanische Verbindung auf blankem Stahl, ohne auf chemische Klebstoffe angewiesen zu sein. Aufgrund dieser Beständigkeit sind geschweißte Messgeräte die bevorzugte Option für Stahlkonstruktionen auf See und im Untergrund, bei denen sich die Epoxidharzbindung mit der Zeit verschlechtern kann.

Bewehrungsdehnungsmesser (JMZX-4XXHAT/HB)

Auftragnehmer verbinden Bewehrungsstahl-Dehnungsmessgeräte direkt mit dem Stahlbewehrungskorb innerhalb von Betonkonstruktionen. Diese Sensoren messen die Dehnung und Kompression des Bewehrungsstahls, um zu beurteilen, wie Lasten durch Säulen, Balken und tiefe Pfähle übertragen werden. Diese Instrumente sind für den Hochhausbau, die Sicherheit von Baugruben und die U-Bahn-Infrastruktur von entscheidender Bedeutung.

Messgerätetyp	Bestes Hostmaterial	Installationsphase	Typische Anwendung
Aufputzmontage	Vorhandener Beton / Stahl	Nachbau	Nachrüstungen und Belastungstests
Einbettung	Frischbeton	Neubau	Brückendecks und Staumauern
Oberflächengeschweißt	Bare Steel-Mitglieder	Neu / Nachbau	Stahlträger und Pfähle
Bewehrungsdehnungsmesser	Bewehrungsstahl (Rebar)	Neubau	Baugruben und Hochhäuser

Fünf technische Parameter, die Ihre endgültige Spezifikation bestimmen sollten

Nachdem Sie die geeignete Installationsart ausgewählt haben, müssen Sie die genauen technischen Spezifikationen bewerten. Fünf Schlüsselparameter sollten Ihre endgültige Beschaffungsentscheidung bestimmen.

Messbereich und Auflösung: Ein standardmäßiger Messbereich von ±2.500 με deckt die meisten Anwendungen im Tiefbau ausreichend ab. Allerdings ist auch eine hohe Sensibilität erforderlich. Eine hochauflösende Ausgabe von 0,1 με stellt sicher, dass der Sensor Mikroverformungen in Spannbeton- und Stahlelementen unter normalen Betriebslasten erfasst.

Genauigkeitsklasse: Eine Genauigkeitsbewertung von 0,5 % FS (Full Scale) dient als Maßstab für die Überwachung auf Infrastrukturniveau. Eine hohe Genauigkeit bleibt von entscheidender Bedeutung, wenn Sie die tatsächliche Strukturspannung aus der gemessenen Dehnung mithilfe des Elastizitätsmoduls des Materials berechnen. Sie sollten stets die Einhaltung anerkannter Zertifizierungsstandards wie GB/T 13606-2007 oder DL/T 1044-2022 überprüfen.

Wasserdichtigkeit und Umweltverträglichkeit: Viele Projekte finden in rauen Umgebungen statt. Ein vollständig abgedichtetes Edelstahlgehäuse für eine Wassertiefe von 150 Metern ist unerlässlich. Dieses Schutzniveau benötigen Sie für Wasserkraftdämme, Pfähle in Gezeitenzonen und Tunnelaushubarbeiten mit hoher Luftfeuchtigkeit.

Betriebstemperaturbereich: Zivile Bauwerke halten extremen Wetterbedingungen stand. Der eingebaute Thermistor sollte einen weiten Bereich von −40 °C bis +120 °C abdecken. Projekte in arktischen Klimazonen oder in der Nähe industrieller Wärmequellen erfordern diese thermische Widerstandsfähigkeit. Darüber hinaus verhindert die genaue Temperaturkorrektur Fehlalarme in Ihrem automatisierten Überwachungssystem.

Signalausgang und Systemkompatibilität: Sie müssen sich zwischen Standard-VW-Frequenzausgängen und digitalen Smart-Varianten (RS-485 / SDI-12) entscheiden. Intelligente Sensoren ermöglichen eine Mehrpunkt-Busverkabelung. Diese digitale Architektur kann die hohen Kabelkosten bei großen Sensorarrays um bis zu 60 % reduzieren. Praktischerweise sind die Ausleseeinheiten und Datenlogger von Kingmach werkseitig auf die JMZX-Sensorserie abgestimmt, wodurch Risiken bei der Systemintegration vollständig ausgeschlossen werden.

Ergänzen Sie Ihre Dehnungsüberwachung mit hohlen Wägezellen für eine vollständige Kabelkraftverfolgung – erfahren Sie mehr in unserem Hohlkraft-Wägezellen-Leitfaden → Hohle Wägezellen für die Überwachung von Brückenkabeln und Ankern: Auswahlhilfe und Spezifikationen

Passende Dehnungsmessstreifen für den Projekttyp: Von der Brückenüberwachung bis zur Geotechnik

Die Anpassung des richtigen Sensors an die spezifische Anwendung ist das Markenzeichen einer effektiven Überwachung des Strukturzustands. Unterschiedliche Bereiche des Bauingenieurwesens erfordern unterschiedliche Messansätze.

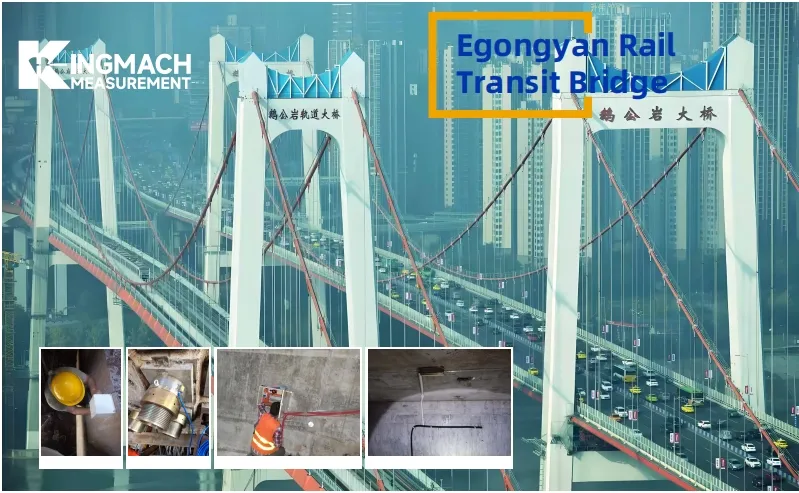

Brückenüberwachung: Brückenprojekte erfordern einen vielschichtigen Ansatz. Ingenieure gießen Einbettungsmessgeräte in Betondeckabschnitte und spleißen Dehnungsmessgeräte für Bewehrungsstäbe auf die Stahlbewehrung, um die Reaktionen auf Nutzlasten und das langfristige Kriechen des Betons zu messen. Gleichzeitig verwenden Techniker oberflächengeschweißte Messgeräte an den Hauptstahlträgern, um die laufenden Ermüdungszyklen zu verfolgen.

Tunnel und unterirdische Bauwerke: Unterirdische Umgebungen stellen aufgrund hoher Luftfeuchtigkeit und korrosivem Grundwasser große Herausforderungen dar. Diese Bedingungen erfordern vollständig versiegelte, wasserdichte Einbettungsmessgeräte. Darüber hinaus reduziert der Einsatz einer intelligenten Busverkabelung die Installationskomplexität in engen Tunnelstrecken erheblich.

Wasserkraftdämme und Stützmauern: Die Überwachung von Staudämmen beruht in hohem Maße auf Einbettungssensoren, die tief in den Betonkörper eingelassen sind. Die wasserdichten Gehäuse überstehen problemlos dauerhaftes Untertauchen unter starkem Wasserdruck. Die Fähigkeit der VW-Signale, Signale über große Entfernungen zu übertragen, ermöglicht es Ingenieuren, riesige Sensorarrays über die gesamte Staumauer zu bauen, ohne zwischengeschaltete Signalverstärker installieren zu müssen.

Hochhäuser und Baugruben: Sicherheit bei städtischen Ausgrabungen ist von größter Bedeutung. An Stützkörben und Scherwänden angeschweißte Bewehrungsdehnungsmesser liefern Lastverteilungsdaten in Echtzeit während der Bauphasen.

Seitenböschungen und geotechnische Projekte: Die Hangstabilität erfordert eine kontinuierliche Überwachung. Ingenieure installieren Oberflächen- oder Einbettungsmessgeräte in Spritzbetonauskleidungen, um Oberflächenverformungen und Stützmauerspannungen zu überwachen.

Windturmstrukturen: Windkraftanlagen sind enormen zyklischen Belastungen ausgesetzt. An den Stahlturmteilen angebrachte, oberflächengeschweißte Messgeräte überwachen effektiv Biegeermüdung und windbedingte dynamische Belastungen.

Jenseits des Sensors: Wie Dehnungsmessstreifen in ein vollständiges SHM-Datensystem passen

Sie sollten einen Dehnungsmessstreifen immer als ein einzelnes Teil eines größeren technologischen Ökosystems betrachten. Der Sensor fungiert lediglich als Datenursprungspunkt. Die inhärente Genauigkeit des Messgeräts ist nur dann von Bedeutung, wenn die gesamte Übertragungskette diese Daten speichert, ohne elektrisches Rauschen oder Signalverlust zu verursachen.

Instrumentierungskabel spielen eine große Rolle bei der Datentreue. Sie müssen abgeschirmte Kabel mit angepasster Impedanz verwenden, die speziell für Vibrationsdrahtsensoren entwickelt wurden. Hochwertige Kabel verhindern eine Signalverschlechterung auch bei Übertragungsstrecken von mehr als 1.000 Metern.

Als nächstes müssen Sie die Erfassungshardware berücksichtigen. Die automatisierten Datenlogger und Ausleseeinheiten von Kingmach unterstützen Mehrkanalabfragen. Sie ermöglichen Ingenieuren die Konfiguration präziser Alarmschwellen und die Nutzung von Ferntelemetrieoptionen, einschließlich 4G-, WiFi- und LoRa-Netzwerken.

Schließlich wandelt Visualisierungssoftware Rohfrequenzen in umsetzbare Erkenntnisse um. Digitale Echtzeit-Dashboards zeigen Belastungstrends, temperaturkorrigierte Stresswerte und automatisierte Alarmstufen an. Diese Integration ermöglicht eine unbeaufsichtigte Fernüberwachung von Bauwerken rund um die Uhr. Durch die Spezifizierung Ihrer Sensoren, Kabel, Logger und Software von einem einzigen Lieferanten werden Fehlanpassungen der Kommunikationsprotokolle vermieden und die Inbetriebnahmezeit drastisch verkürzt.

Worauf Sie bei der Beschaffung von Dehnungsmessstreifen von einem internationalen Lieferanten achten sollten

Beschaffungsteams stehen bei der Bewertung internationaler Lieferanten für Sensoren zur Überwachung des strukturellen Zustands vor besonderen Herausforderungen. Sie müssen über einfache Produktspezifikationen hinausblicken und die Betriebszuverlässigkeit des Lieferanten bewerten.

Erstens sind Zertifizierungen Dritter von enormer Bedeutung. Sie sollten auf rückverfolgbare Kalibrierprotokolle und die strikte Einhaltung anerkannter Industriestandards bestehen. Verifizierte Produkte reduzieren Ihr Projektgenehmigungsrisiko erheblich. Zweitens müssen Sie die Lieferzuverlässigkeit bewerten. Ein idealer Lieferant hält Standardmodelle für einen schnellen Versand auf Lager und hält sich gleichzeitig an strenge vertragliche Lieferpläne für kundenspezifische Projektaufträge.

Drittens unterscheidet ein umfassender After-Sales-Support seriöse Hersteller von reinen Händlern. Suchen Sie nach Lieferanten, die rund um die Uhr eine technische Hotline mit kurzen Reaktionszeiten bieten. Diese Unterstützung ist von unschätzbarem Wert, wenn bei Remote-Projekten unerwartete Datenanomalien auftreten. Viertens: Bewerten Sie ihre Anpassungsfähigkeiten. Projekte in extremen Klimazonen oder auf engstem Raum erfordern häufig angepasste Messlängen, spezielle Gehäusematerialien oder nicht standardmäßige Steckverbindertypen. Letztendlich gewährleistet die Wahl eines Lieferanten aus einer Hand, der die Sensoren, Kabel, Logger und Software unter einem einheitlichen Qualitätsmanagementsystem herstellt, die vollständige Verantwortung.

Die richtige Wahl treffen: Eine kurze Zusammenfassung Ihrer Entscheidung und Ihr nächster Schritt

Die Auswahl des perfekten Dehnungsmessstreifens ist ein methodischer Prozess. Sie müssen das Hostmaterial analysieren, die Installationsphase identifizieren, die technischen Spezifikationen überprüfen und die vollständige Systemkompatibilität sicherstellen. Der beste Dehnungsmessstreifen ist selten die günstigste Option oder derjenige mit den beeindruckendsten Labordaten. Stattdessen ist der richtige Sensor derjenige, der perfekt auf Ihre bauliche Umgebung und die Dauer der Langzeitüberwachung abgestimmt ist.

Sie sind unsicher, welches Sensormodell zu Ihrem konkreten Projekt passt? Benötigen Sie eine Sensorempfehlung für Ihr Projekt? Teilen Sie Ihre Anforderungen mit – die Ingenieure von Kingmach antworten innerhalb von 24 Stunden. 🔗 [ Fordern Sie eine kostenlose Projektberatung an → ]

FAQs

1. Was ist der Hauptunterschied zwischen oberflächenmontierten und eingebetteten Dehnungsmessstreifen?

Techniker befestigen oberflächenmontierte Messgeräte mit Schrauben oder Klebstoffen an der Außenseite bestehender Strukturen. Umgekehrt gießen Bauteams während der neuen Bauphase Einbettungslehren direkt in den nassen Beton.

2. Können Vibrationsdraht-Dehnmessstreifen die Temperatur messen?

Ja. Die meisten hochwertigen Vibrationsdraht-Dehnmessstreifen verfügen über einen eingebauten Thermistor. Diese Komponente misst die lokale Temperatur und ermöglicht Ihrer Überwachungssoftware die automatische Korrektur der Dehnungsmesswerte hinsichtlich thermischer Ausdehnung und Kontraktion.

3. Warum sollte ein oberflächengeschweißtes Messgerät anstelle eines aufgeklebten Messgeräts verwendet werden?

Oberflächengeschweißte Lehren stellen eine dauerhafte, metallurgische Verbindung mit blanken Stahlkonstruktionen her. Diese Schweißverbindung bietet eine hervorragende Langzeitstabilität in rauen, feuchten oder Unterwasserumgebungen, in denen sich chemische Klebstoffe irgendwann verschlechtern.

4. Wie weit kann ein Schwingsaitensensor sein Signal übertragen?

Da Vibrationsdrahtsensoren eine Frequenz statt einer Spannung ausgeben, widerstehen sie Änderungen des Kabelwiderstands. Mit einer ordnungsgemäß abgeschirmten Verkabelung können sie präzise Signale über Entfernungen von mehr als 1.000 Metern ohne externe Verstärker übertragen.

5. Was macht ein „intelligenter“ Vibrationsdrahtsensor?

Intelligente Sensoren nutzen digitale Protokolle (wie RS-485 oder SDI-12) und verfügen über eindeutige digitale Adressen. Dies ermöglicht es Ingenieuren, mehrere Sensoren über einen einzigen Kabelbus anzuschließen, was die Komplexität der Verkabelung und die Materialkosten drastisch reduziert.

6. Können Vibrationsdehnungsmessstreifen neben Wägezellen verwendet werden?

Ja. Vibrationsdehnungsmessstreifen und Wägezellen werden üblicherweise gemeinsam in der Struktur- und Geotechniküberwachung eingesetzt. Wägezellen messen die ausgeübte Kraft, während Dehnungsmessstreifen die Materialverformung messen und ergänzende Daten für eine umfassendere Bewertung der Strukturleistung liefern.

7. Wie kann eine Überprüfung der Feldkalibrierung ohne Neukalibrierung im Werk durchgeführt werden?

Eine Feldverifizierung kann durchgeführt werden, indem Nullwerte überprüft, Messungen mit bekannten Referenzlasten verglichen, historische Datentrends überprüft oder Gegenprüfungen mit anderen Sensoren durchgeführt werden. Diese Methoden helfen dabei, potenzielle Abweichungen zwischen formalen Kalibrierungsintervallen zu identifizieren, ohne dass eine Neukalibrierung im Werk erforderlich ist.

---

Geschrieben vom Kingmach Engineering Team – unterstützt seit 2001 weltweit Infrastrukturprojekte
