Staudamm-Sicherheitswarnungen in Echtzeit mit Differenzdruck-Wasserstandssensoren

Staudammbesitzer benötigen einen früheren Einblick in Pegeländerungen, Sickerdruckänderungen und Trendbrüche, die auftreten, bevor ein Betriebsproblem zu einem Sicherheitsereignis wird. Differenzdruck-Wasserstandssensoren sind nützlich, weil sie diese Änderungen an eingebetteten, nassen und schwer zugänglichen Überwachungspunkten kontinuierlich verfolgen.

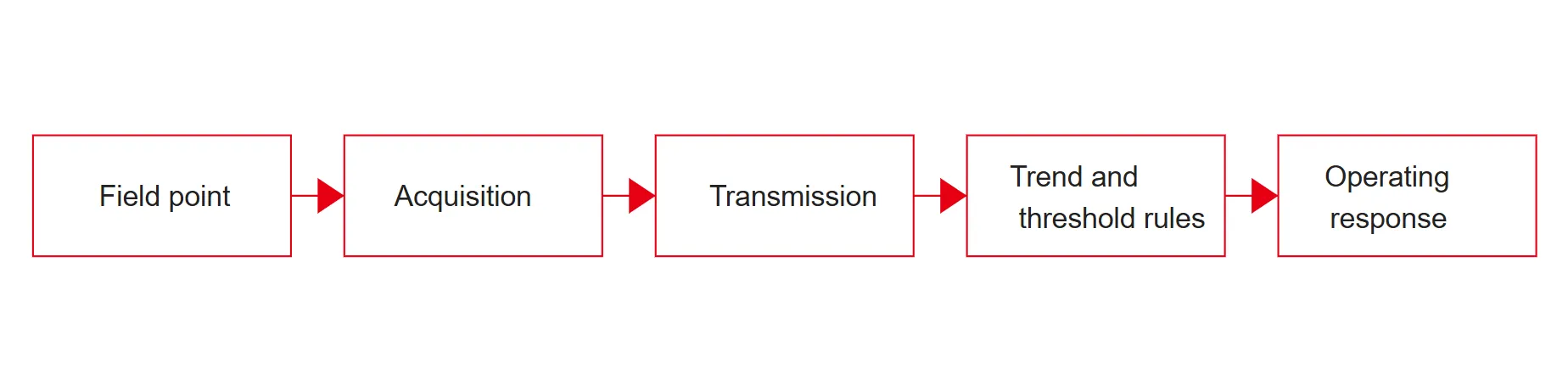

In einem funktionierenden Alarmierungsworkflow ist der Sensor nur das erste Glied. Der Messwert muss unter Feldbedingungen stabil bleiben, sauber in die Erfassungsebene gelangen und eine Software erreichen, die ihn mit Schwellenwerten, Änderungsratenregeln und in der Nähe befindlichen Instrumenten vergleichen kann. Dadurch werden aus regelmäßigen Kontrollen Echtzeitwarnungen zur Staudammsicherheit.

Für die käuferseitige Bewertung ist die eigentliche Frage nicht, ob ein Sensor den Wasserstand isoliert messen kann. Die eigentliche Frage ist, ob es zuverlässige Warnungen über eingebettete Rohre, Entwässerungspunkte, unbeaufsichtigte Stationen und lange Wartungsintervalle hinweg unterstützen kann, ohne zusätzliche Unsicherheit für das Überwachungsteam zu schaffen.

Für Staudammbetreiber ist die nützlichste Warnung selten ein einzelner hoher Messwert. Es handelt sich um ein Füllstands- oder Sickersignal, das aus seinem normalen Zusammenhang mit dem Betrieb des Reservoirs, Niederschlägen, Entwässerungen oder Strukturbewegungen ausbricht.

Warum Wasserstandssignale in Dammsicherheitsprogrammen wichtig sind

Ein Staudammüberwachungsplan verfolgt normalerweise mehr als nur die Höhe des Stausees. Die Bediener beobachten außerdem den Sickerdruck, die Bewegung der phreatischen Leitung, das Entwässerungsverhalten, den Füllstand stromabwärts und die Art und Weise, wie sich diese Messwerte zusammen mit Verschiebungs-, Rissbreiten- oder Spannungsdaten entwickeln. Ein einzelner Wert mag normal aussehen, während sein Trend in Abhängigkeit von Niederschlag, Abfluss oder Auftriebsdruck eine andere Geschichte erzählt.

Aus diesem Grund benötigt die Alarmlogik Kontext. Ein steigender Messwert in einem Grundwasserspiegelrohr kann darauf hindeuten, dass ein Versickerungsweg aktiver wird. Eine Änderung an einer Druckentlastungsleitung kann darauf hindeuten, dass sich die Entwässerungsbedingungen ändern. Ein Anstieg des Reservoirfüllstands während des normalen Betriebs kann akzeptabel sein, aber derselbe Anstieg gepaart mit ungewöhnlichen internen Druckbewegungen verdient Aufmerksamkeit.

Ein zuverlässiges Dammüberwachungsprogramm behandelt Wasserstand, Versickerung, Verformung und Umweltüberwachung als verknüpfte Indikatoren. Das entspricht der Art und Weise, wie erfahrene Bediener das Risiko in der Praxis einschätzen: Der Warnwert ergibt sich aus der Korrelation und nicht aus dem alleinigen Betrieb eines Instruments.

Wie Differenzdrucksensoren Wassersäulen in nutzbare Daten umwandeln

Differenzdruck-Wasserstandsmessgeräte ermitteln die Flüssigkeitshöhe aus dem Druck. Im Feldgebrauch wandelt der Sensor die auf das Messelement wirkende Wassersäule in einen digitalen Füllstandwert um. Wenn die Installation ein belüftetes, mit der Atmosphäre verbundenes Kabel verwendet, kann der Messwert die barometrischen Störungen reduzieren und schneller auf tatsächliche Wasserstandsbewegungen reagieren.

Diese Betriebslogik eignet sich gut für Dammarbeiten, da viele Überwachungspunkte eng, eingebettet, nass und schwer zugänglich sind. Anstatt sich auf häufige manuelle Messungen zu verlassen, kann das Instrument an Ort und Stelle bleiben und Meldungen aus dem Inneren eines Wasserstandrohrs, an einem Entwässerungsauslass oder von einem hydrologischen Beobachtungspunkt aus senden.

Für eine kabelgebundene Überwachungsarchitektur: Kingmach's JMYC-67XXAD Die Serie ist für den Tiefsickerdruck, die Beobachtung des Wasserstands von Stauseen und Staudämmen, die Grundwasserüberwachung und die Installation von eingebetteten Rohren geeignet. Sein RS485-Ausgang, IP68-Schutz, 0,1 mm Auflösung und 0,2 % FS-Genauigkeit sind die Art von Details, die Käufer beim Screening der Eignung für ein bestehendes Akquisitions-Backbone nutzen können.

Wovon Echtzeit-Stauwarnungen tatsächlich abhängen?

Eine Warnung wird nicht allein durch den Sensor erzeugt. Dies hängt vom Schwellenwertdesign, der Erfassungszuverlässigkeit, der Kommunikationsstabilität und dem Vergleich mit Instrumenten in der Nähe ab. In der Praxis verwenden Teams oft drei Ebenen von Regeln: absolute Alarmschwellen, Änderungsratenschwellen und Korrelationsprüfungen mit Niederschlags-, Reservoirbetriebs-, Versickerungs- oder Verformungsdaten.

Beispielsweise kann ein Anstieg des Reservoirfüllstands während eines geplanten Betriebsfensters akzeptabel sein. Ein schneller Anstieg des internen Wasserspiegels in einem eingebetteten Beobachtungsrohr, insbesondere wenn er mit einer abnormalen Sickerströmung oder einem Auftriebsdruck einhergeht, erfordert eine andere Reaktion. Bessere Regeln verringern die Wahrscheinlichkeit, dass Besatzungen Zeit mit Fehlalarmen verschwenden und dennoch ein sich entwickelndes Muster übersehen.

Hier kommt es auch auf den Rest des Systems an. Das dammorientierte Produktset von Kingmach umfasst die JMZX-XXGH-Erfassungsmodul und eine Überwachungssoftwareplattform, die relevant ist, da die Alarmqualität davon abhängt, wie sich Sensor, Logger, Übertragungsschicht und Visualisierungsstapel bei kontinuierlicher Nutzung zusammen verhalten.

Plattformansichten zur Überprüfung und Alarmsteuerung

Wo Differenzdruck-Wasserstandsmesser in einen Staudamm-Instrumentenmix passen

Differenzdruck-Wasserstandsmessgeräte sind am leistungsstärksten, wenn es um die kontinuierliche Überwachung des Füllstands in Rohren, hydrologischen Punkten oder versickerungsbezogenen Überwachungsstellen geht, bei denen es auf eine stabile digitale Ausgabe ankommt. Sie sind in der Regel Teil eines umfassenderen Instrumentenmixes und keine eigenständige Lösung.

Ein praktischer Dammaufbau kann einen Differenzdruck-Wasserstandsmesser für die Wasserhöhenbewegung, ein Vibrationsdraht-Piezometer für das Porendruckverhalten, Verschiebungssensoren für Strukturbewegungen und eine Softwareschicht kombinieren, die die Daten mit Warnschwellen verknüpft. Wenn der Standort über entfernte Punkte ohne praktische Stromversorgung oder Verkabelung verfügt, kann ein integriertes drahtloses Modell die Arbeit vor Ort reduzieren und die Bereitstellung vereinfachen.

Für unbeaufsichtigte Stausee- oder Flusspunkte gilt die JMYC-67XXAWL Das integrierte Modell kombiniert eine 4G-DTU und einen internen Akku in einem Paket. Dies kann die Wartungsplanung sauberer gestalten, wenn für ein Projekt weniger separate Feldkomponenten erforderlich sind.

So vergleichen Sie kabelgebundene und integrierte Differenzdruckmodelle

Der schnellste Weg, Optionen zu vergleichen, besteht darin, über den Hauptbereich hinauszuschauen und jedes Modell der Überwachungsarchitektur zuzuordnen. Ein kabelgebundenes RS485-Instrument kann besser geeignet sein, wenn der Damm bereits über Schaltschränke, Loggerkapazität und ein stabiles Kommunikations-Backbone verfügt. Eine integrierte 4G-Einheit kann die Installationszeit an verteilten Punkten verkürzen, an denen Grabenaushub und Stromverlegung das Projekt verlangsamen würden.

Bei der Beschaffungsüberprüfung sollte der Vergleich an die Betriebsmethode gebunden bleiben. In der Kingmach-Reihe eignet sich die JMYC-67XXAD-Reihe für die kabelgebundene RS485-Integration und hochauflösende Überwachung, während die JMYC-67XXAWL-Reihe die Diskussion auf integrierte 4G-Kommunikation, interne Lithium-Stromversorgung und Batterielebensdauer verlagert, die sich mit dem Abtastintervall ändert. Diese Unterschiede wirken sich auf die Wartungsplanung, die Ersatzstrategie und die Gestaltung der Alarmhäufigkeit aus.

Installationsdetails, die die Alarmqualität schützen

Bei vielen Fehlalarmen handelt es sich um Installationsprobleme, die als Sensorprobleme getarnt sind. Wenn das Wasserstandsrohr verstopft ist, der Entlüftungsweg beeinträchtigt ist, die Kabelführung schlecht ist oder der Referenzzustand instabil ist, driftet der Datenstrom ab, bevor irgendjemand die Montagemethode vermutet.

Für eine käuferseitige Akzeptanz bitten Sie den Lieferanten, die Rohrgrößenkompatibilität, die Aufhängungsmethode, den belüfteten Kabelschutz, die wasserdichte Handhabung an Anschlüssen, die Logger-Adressierung und Inbetriebnahmeprüfungen auf Nullpunktdrift, Wiederholbarkeit und Kommunikation zu definieren. Dadurch bleibt die Übergabe an das Feldverhalten gebunden und nicht nur an eine Papierspezifikation.

Wenn der Überwachungspunkt entfernt ist, sollte der Inbetriebnahmeplan auch das Probenahmeintervall, die Alarmhäufigkeit, die Batteriewechselplanung und die Art und Weise festlegen, wie die Plattform fehlende Daten im Vergleich zu abnormalen Daten kennzeichnet. Dabei handelt es sich um unterschiedliche Ereignisse, deren Vermischung in der Softwareschicht bei realen Vorfällen zu Verwirrung führt.

Wie Ingenieure ungewöhnliche Trends erkennen, bevor sie zu Notfällen werden

Ein sinnvolles Warnsystem wartet nicht auf einen Extremwert. Es überwacht Änderungen in Steigung, Dauer und Übereinstimmung zwischen verwandten Kanälen. Bei Staudammarbeiten bedeutet das häufig, dass überprüft werden muss, ob die interne Wasserstandsbewegung den normalen Betrieb des Reservoirs überwacht oder sich davon trennt.
