Differenzdruck-Wasserstandssensoren für die Dammsicherheit: 7 technische Vorteile erklärt

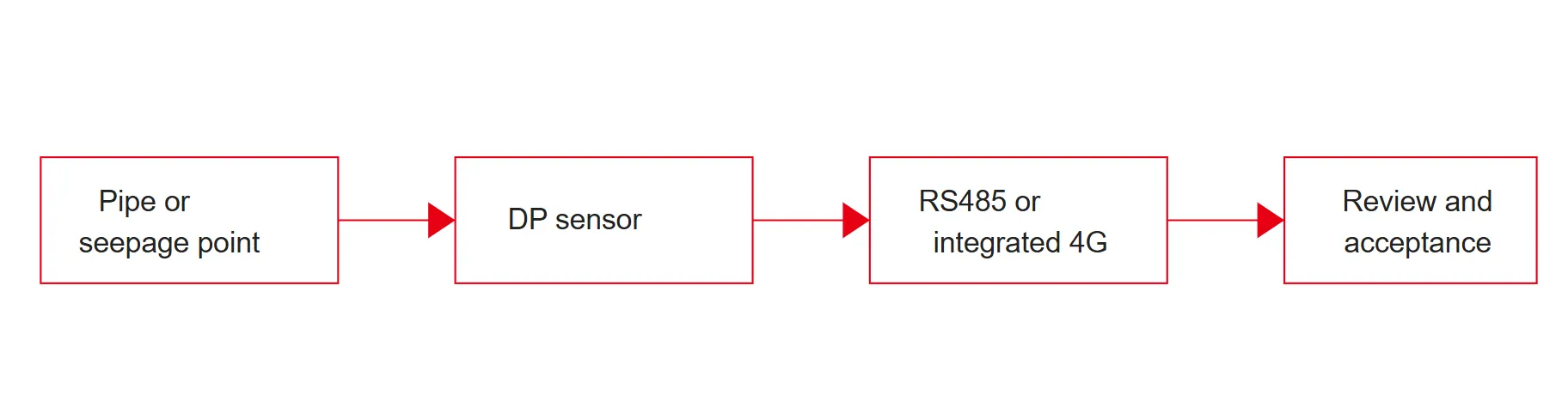

Abbildung: Ein technischer Vorteil entsteht nur, wenn Punkt, Sensor, Datenpfad und Überprüfungsprozess gemeinsam spezifiziert werden.

Vorteil 2: Stabile Trenddaten für die Interpretation von Sickerdruck und Wasserstand

Differenzdrucksensoren helfen Staudammteams dabei, Trends statt isolierter Werte zu erkennen. Das ist wichtig, weil Versickerung und internes Wasserverhalten oft durch Beharrlichkeit und Beziehung bedeutsam werden und nicht durch einen einzigen dramatischen Punkt. Ein mäßiger Anstieg kann von Bedeutung sein, wenn er tagelang anhält, nach dem Absinken des Reservoirs zu langsam reagiert oder nicht mehr dem Entwässerungsverhalten in der Nähe entspricht.

Stabile Trenddaten unterstützen eine bessere Interpretation in drei häufigen Situationen. Erstens, wenn eine Änderung des Reservoirspiegels eine vorhersehbare interne Reaktion hervorrufen sollte, dies aber nicht der Fall ist. Zweitens, wenn sich ein versickerungsbezogener Überwachungspunkt nach einer Änderung der Niederschlags- oder Abflussbedingungen zu langsam erholt. Drittens, wenn ein Punkt beginnt, von benachbarten Punkten abzuweichen, die sich normalerweise zusammen bewegen. Dies sind die Muster, die zu einer genaueren Betrachtung führen, bevor sich ein größeres Problem entwickelt.

Die Wasserstandsauflösung im Millimeterbereich der JMYC-67XXAD-Reihe ermöglicht dem Standort eine feinere Trendaufzeichnung, mit der er arbeiten kann, während die für dieses Modell angegebene Genauigkeit von 0,2 Prozent des Skalenendwerts dabei hilft, festzustellen, ob das Instrument für die Überwachungsaufgabe geeignet ist. Es geht nicht darum, die Zahlen um ihrer selbst willen zu zitieren. Der Punkt ist, dass eine gute Auflösung und eine stabile Ausgabe die Überprüfung kleiner, aber anhaltender Änderungen im Laufe der Zeit verbessern.

Vorteil 3: Direkte Unterstützung für Staudammsicherheitswarnungen und Warnregeln in Echtzeit

Ein Sensor wird viel nützlicher, wenn er eine Warnlogik unterstützt, anstatt nur Messwerte zu sammeln. Workflows für Staudammwarnungen basieren normalerweise auf drei Regelfamilien: absolute Schwellenwerte, Schwellenwerte für die Änderungsrate und Gegenprüfungen mit zugehörigen Überwachungskanälen. Differenzdruck-Wasserstandssensoren sind hilfreich, da ihre Ergebnisse durch kabelgebundene oder ferngesteuerte Datenerfassung direkt in diese Regelstruktur eingespeist werden können.

Das ist operativ wichtig. Ein Anstieg des Tankfüllstands während eines normalen Kontrollfensters erfordert möglicherweise keine Maßnahmen. Ein schneller interner Anstieg an einem versickerungsbedingten Punkt, insbesondere wenn er nicht dem erwarteten Entwässerungsverhalten entspricht, kann eine Überprüfung vor Ort erfordern. Ein nützliches Warnsystem benötigt die Sensordaten rechtzeitig, in einem konsistenten Format und in einer Plattform, auf der die Regel ausgelöst werden kann, ohne auf eine manuelle Datenübergabe warten zu müssen.

Zu den Staudamm-Produkten von Kingmach gehört das JMZX-XXGH-Erfassungsmodul und a Überwachungsplattform das die zentralisierte Datenverarbeitung und Alarmregelkonfiguration unterstützt. Für einen Käufer bedeutet das, dass der Wasserstandsensor als Teil eines vollständigen Datenpfads überprüft werden kann: Erfassung, Erfassung, Übertragung, Speicherung, Trendüberprüfung und Alarmübermittlung.

Vorteil 4: Flexible Bereitstellung in kabelgebundenen RS485- und Remote-4G-Überwachungsarchitekturen

Nicht alle Staudammstandorte verfügen über die gleichen Kommunikationsbedingungen. Einige verfügen bereits über Schaltschränke, Strom und ein zentrales Logger-Netzwerk. Andere benötigen entfernte Punkte, an denen die Verlegung von Kabeln die Feldkosten erhöhen oder die Bereitstellung verlangsamen würde. Differenzdruck-Wasserstandssensoren können in beiden Anordnungen funktionieren, wenn das Modell mit dem Kommunikationsplan übereinstimmt.

In die JMYC-67-Familie passt der JMYC-67XXAD zu einer kabelgebundenen RS485-Architektur, was nützlich ist, wenn der Standort bereits über ein stabiles Erfassungs-Backbone verfügt und eine direkte Integration in ein zentrales Modul wünscht. Der JMYC-67XXAWL geht einen anderen Weg, indem es eine integrierte 4G-DTU mit interner Batterieleistung kombiniert. Dadurch wird weniger separate Feldkommunikationshardware benötigt und kann an unbeaufsichtigten oder weit verteilten Überwachungspunkten hilfreich sein.

Dieser Unterschied wirkt sich nicht nur auf die Installationszeit aus. Es verändert die Wartungsplanung, die Ersatzstrategie, die Behandlung von Kommunikationsfehlern und wie oft der Standort realistischerweise Proben nehmen kann, ohne dass es zu einer Strombelastung kommt. Ein Käufer, der diese Optionen vergleicht, sollte vor dem Preisvergleich die Kommunikationsroute und die Stromroute überprüfen, da diese beiden Entscheidungen die lebenslange Betriebslast des Überwachungspunkts beeinflussen.

Vorteil 5: Bessere Langzeittauglichkeit unter nassen, vergrabenen und unbeaufsichtigten Feldbedingungen

Staudammüberwachungsgeräte sind oft über lange Zeiträume unter anspruchsvollen Bedingungen im Einsatz. Nasse Umgebungen, vergrabene Installationspunkte und Witterungseinflüsse üben einen ständigen Druck auf Dichtungen, Kabel, Gehäuse und Anschlüsse aus. Ein in dieser Umgebung eingesetztes Wasserstandsmessgerät muss unter diesen Bedingungen lesbar bleiben und nicht nur bei einer kurzen Überprüfung der Spezifikationen gut aussehen.

Hier werden Wasserdichtigkeit, Kabeldesign, Installationsmethode und wartungsarmer Betrieb zu praktischen Kauffaktoren. JMYC-67XXAD und JMYC-67XXAWL sind beide mit IP68-Schutz ausgestattet, und das integrierte AWL-Modell bietet außerdem einen batteriebasierten, unbeaufsichtigten Einsatzpfad, dessen Batterielebensdauer an das Probenahmeintervall gekoppelt ist. Das wirkt sich direkt darauf aus, wie oft ein entfernter Punkt gewartet werden muss.

Für einen Staudammkäufer sollten diese Angaben in Wartungsfragen umgewandelt werden. Wie oft muss der Punkt vor Ort besichtigt werden? Wie wird der belüftete Pfad geschützt? Wie werden fehlende Daten von abnormalen Daten getrennt? Wie wird der Batteriewechsel entsprechend der gewünschten Alarmhäufigkeit geplant? Diese Fragen sind nützlicher als die Wiederholung einer langen Parameterliste ohne Feldbedeutung.

Vorteil 6: Einfachere Integration mit Piezometern, Erfassungsmodulen und Dammüberwachungssoftware

Die Wasserstandsüberwachung in einem Staudamm wird selten allein interpretiert. Es befindet sich häufig neben Schwingdraht-Piezometern, Versickerungsmessgeräten, Verformungssensoren und zentralisierter Software, die Ingenieuren dabei hilft, Messwerte aus verschiedenen Teilen der Struktur zu vergleichen. Differenzdruck-Wasserstandssensoren unterstützen diese umfassendere Sichtweise, wenn sie einen Datenpfad mit den anderen Instrumenten im System teilen können.

Im Kingmach-Sortiment wird neben dem natürlich auch die JMYC-67-Serie rezensiert JMZX-55XXHAT Vibrationsdraht-Piezometer , das JMZX-XXGH-Erfassungsmodul und die Überwachungssystemplattform. Diese Kombination ist wichtig, weil sie dem Standort eine bessere Chance gibt, den Wasserstand, den Porendruck und die zugehörigen Kanäle innerhalb eines Überprüfungsworkflows abzulesen, anstatt sie auf getrennte Tools zu verteilen.

Für Beschaffungsteams sollten Integrationsfragen direkt in die Ausschreibung geschrieben werden. Bestätigen Sie Kommunikationsformat, Logger-Kompatibilität, Adressierungsmethode, Abtastintervall, Alarmziel und ob die Software den Punkt mit zugehörigen Kanälen vergleichen kann. Diese Elemente beeinflussen, ob sich der Sensor wie ein Teil eines Überwachungssystems verhält oder eine isolierte Datenquelle bleibt.

Vorteil 7: Nützlichere Käuferentscheidungen durch messbare Daten und klare RFQ-Kriterien

Einer der praktischsten Vorteile eines Differenzdruck-Wasserstandsensors besteht darin, dass er dem Käufer messbare Kriterien für die Spezifikation und Akzeptanz liefert. Anstelle einer umfassenden Anfrage nach einem Wasserstandsmessgerät kann das Projekt Punkttyp, Reichweite, Kommunikationspfad, Strombedingungen, Umweltbelastung, Protokollierungsintervall und Reaktionserwartung in technischer Sprache definieren, die mit dem Lageplan verknüpft ist.

Das führt zu einer saubereren Ausschreibung und einer besseren Lieferantenbesprechung. Der Käufer kann fragen, ob der Sensor für eingebettete Rohre oder Freiwasserpositionen vorgesehen ist, ob der Ausgang RS485 oder integriertes 4G ist, ob die Schutzstufe mit der Feldumgebung übereinstimmt und ob der Messwert nur zur Trendüberprüfung verwendet oder direkt mit Alarmen verknüpft wird. Jede Antwort betrifft das richtige Modell und den richtigen Bereitstellungsansatz.

So wählen Sie einen Differenzdruck-Wasserstandssensor für Staudammüberwachungsprojekte aus

Die Auswahl sollte mit dem Überwachungspunkt beginnen, nicht mit dem Katalog. Definieren Sie, ob sich der Punkt innerhalb eines eingebetteten Wasserstandrohrs, eines Druckentlastungsauslasses, einer versickerungsbedingten Beobachtungsposition oder eines entfernten hydrologischen Punkts befindet. Definieren Sie dann, wie die Daten übertragen werden, wie oft sie gemeldet werden müssen und welche Art von Warnregel den Messwert verwenden soll.

Als nächstes schränken Sie die technische Passform ein. Reichweite, Auflösung, Genauigkeit, Kommunikationsmethode, Stromweg, Betriebstemperatur und Schutzstufe sind alle wichtig, aber nur im Zusammenhang mit der Einsatzstelle vor Ort. Ein integrierter 4G-Sensor kann die Feldbelastung an einem entfernten Punkt verringern, während ein kabelgebundenes RS485-Modell an einem Punkt praktischer sein kann, der bereits an einen zentralen Logger angeschlossen ist.

Überprüfen Sie abschließend den Sensor als Teil der vollständigen Warnkette. Bestätigen Sie die Kompatibilität der Anschaffung, der Plattformintegration, der Inbetriebnahmeschritte, der Basisprüfungen und der Wartungsverantwortung. Eine starke Sensorwahl ist nicht nur das richtige Modell. Es ist das Modell, das zum Überwachungspunkt, zur Standortarchitektur und zum Alarmprozess passt, den das Team tatsächlich verwenden wird.

Planen Sie den Überwachungspunkt, den Datenpfad und die Alarmregel gemeinsam

Wenn Ihr Staudammprojekt eine Differenzdruck-Wasserstandsüberwachung erfordert, definieren Sie den Punkttyp, den Kommunikationsweg, die Strombedingungen und die Warnlogik, bevor Sie das Modell auswählen. Dies erleichtert den Vergleich der Optionen der JMYC-67-Serie und die Integration des Sensors in den umfassenderen Erfassungs- und Software-Workflow.
