Hohle Wägezellen für die Überwachung von Brückenkabeln und Ankern: Auswahlhilfe und Spezifikationen

Schrägseilbrücken, Spannbetondecks und Dammanker sind auf eine präzise kalibrierte Spannung angewiesen, um die strukturelle Integrität aufrechtzuerhalten. Abweichungen von nur fünf Prozent können das Ermüdungsversagen beschleunigen. Sie können auch eine plötzliche, katastrophale strukturelle Überlastung auslösen. Herkömmliche Methoden zur Kraftmessung umfassen Hubdruckmessgeräte und regelmäßige Abhebetests. Diese Methoden sind intermittierend und sehr arbeitsintensiv. Darüber hinaus sind sie für eine permanente, langfristige strukturelle Gesundheitsüberwachung völlig ungeeignet. Diese Lücke in der Überwachung macht kritische Infrastrukturen anfällig.

Die Hohlkraft-Wägezelle bietet eine elegante und dauerhafte Lösung für dieses Problem. Dieser Sensor wird auch als Durchgangsloch- oder ringförmige Wägezelle bezeichnet und passt direkt über den Bolzen, das Spannglied oder die Ankerstange. Es misst kontinuierlich die Druckkraft, ohne das Struktursystem zu unterbrechen. In diesem Artikel werden die Funktionsprinzipien und technologischen Vorteile dieser Sensoren untersucht. Darüber hinaus werden Modellauswahl, Schlüsselanwendungen, Systemintegration und kritische Beschaffungskriterien behandelt.

Wie eine hohle Wägezelle mit vibrierendem Draht tatsächlich funktioniert: Das ringförmige Multi-String-Design erklärt

Ingenieure müssen verstehen, wie eine hohle Wägezelle mit vibrierendem Draht tatsächlich funktioniert, um sie richtig spezifizieren zu können. Das Gerät basiert auf einem robusten ringförmigen Ringkörper. Dieser Ring aus elastischem Stahl wird einer strengen mehrstufigen Stabilitätsbehandlung unterzogen. Es verteilt die Druckbelastung gleichmäßig über seinen Umfang. Dieses ringförmige Design eliminiert die exzentrischen Belastungsfehler, die häufig bei Flachplatten-Wägezellen bei falsch ausgerichteten Installationen auftreten.

Innerhalb dieses Rings verwenden die Hersteller eine mehradrige Anordnung aus vibrierenden Drähten. Abhängig von der Kapazität verwendet der Sensor Saitenkonfigurationen mit drei, vier oder sechs Saiten. Diese mehreren Akkorde mitteln die Spannungswerte über den gesamten Ringquerschnitt. Aufgrund dieses Layouts meldet die JMZX-3XXXHAT-Serie Lasten mit einer hochempfindlichen Auflösung von 0,1 bis 1 KN, selbst bei einer enormen Vollkapazität von 8.000 KN.

Der Kernmechanismus ist das Schwingdrahtprinzip selbst. Jeder ultrahochfeste Stahldraht wird durch Ankerschweißen nach internationalem Standard befestigt. Die Erregungsfrequenz des Drahtes ist direkt proportional zu seiner Spannung. Dieser frequenzbasierte Ausgang bleibt völlig immun gegen Schwankungen des Kabelwiderstands und elektromagnetische Störungen. Diese elektrische Immunität ist bei langen Kabelstrecken auf stark befahrenen Baustellen von wesentlicher Bedeutung.

Darüber hinaus speichert ein eingebetteter intelligenter Chip dauerhaft die einzigartigen Kalibrierungsfaktoren des Sensors. Der Chip kann bis zu 800 Messdatensätze protokollieren, darunter Zeitstempel, Temperaturen und Nullkorrekturwerte. Mit dieser Funktion können Ingenieure eine Überprüfung der Kalibrierung vor Ort durchführen, ohne das Gerät an das Werk zurücksenden zu müssen. Schließlich sorgt ein eingebauter Temperatursensor für eine automatische Temperaturkorrektur bei jedem einzelnen Messzyklus. Dadurch werden thermisch bedingte Fehlmessungen bei Außen- oder Erdinstallationen vermieden.

Vibrationsdraht vs. Dehnungsmessstreifen vs. Hydraulik: Warum die hohle VW-Zelle bei der langfristigen zivilen Überwachung überzeugt

Käufer vergleichen hohle Wägezellen häufig ausschließlich anhand des ursprünglichen Kaufpreises. Sie müssen jedoch die Gesamtkosten der Überwachung abschätzen. Dazu gehören langfristige Nullpunktdrift, Wartungsanforderungen, Einschränkungen der Signalentfernung und allgemeine Datenzuverlässigkeit.

• Resistive (Folien-)Hohlwägezellen: Diese Sensoren bieten geringere Vorabkosten. Sie sind jedoch sehr anfällig für eine Nulldrift im Laufe der Zeit. Außerdem leiden sie unter feuchtigkeitsbedingten Widerstandsänderungen und sind bei Kabellängen über 50 Meter stark auf Verstärker angewiesen. Für eine dauerhafte unbeaufsichtigte Überwachung sind sie ungeeignet.
• Hydraulische Wägezellen: Diese Geräte vermeiden Bedenken hinsichtlich elektrischer Interferenzen vollständig. Sie erfordern jedoch eine häufige Flüssigkeitspflege. Sie sind anfällig für Undichtigkeiten in eingebetteten oder begrenzten strukturellen Installationen. Darüber hinaus können sie keine Messwerte an entfernte Datenlogger übertragen, ohne sekundäre Druckwandler hinzuzufügen.
• Hohle Wägezellen mit vibrierendem Draht: Diese Sensoren erzeugen einen Frequenzausgang, der über Jahrzehnte stabil bleibt. Die Signale werden über kilometerlange Kabelstrecken perfekt und verzerrungsfrei übertragen. Sie benötigen kein fortlaufendes Kalibriergas oder -flüssigkeit. Sie sind vollständig versiegelt und wasserdicht.

Die JMZX-3XXXHAT-Serie verfügt über eine Lebensdauer von 50 Jahren. Bei Infrastrukturprojekten mit einer Anlagenlebensdauer von 20 bis 50 Jahren ist die Vibrationsdraht-Hohlzelle die einzige Technologie, bei der der Austausch von Sensoren während des Projekts keine erforderliche Planungsannahme ist.

Technologietyp	Langzeitstabilität	Maximale Kabellänge	Wartungsbedarf	Eingebettete Eignung
Resistiv (Folie)	Schlecht (Null Drift)	< 50 Meter	Moderat (Kalibrierung)	Niedrig
Hydraulisch	Mäßig	N/A (Geber erforderlich)	Hoch (Flüssigkeitsprüfungen)	Niedrig (Leckrisiko)
Vibrierender Draht	Exzellent	> 1.000 Meter	Null (wartungsfrei)	Hoch (vollständig versiegelt)

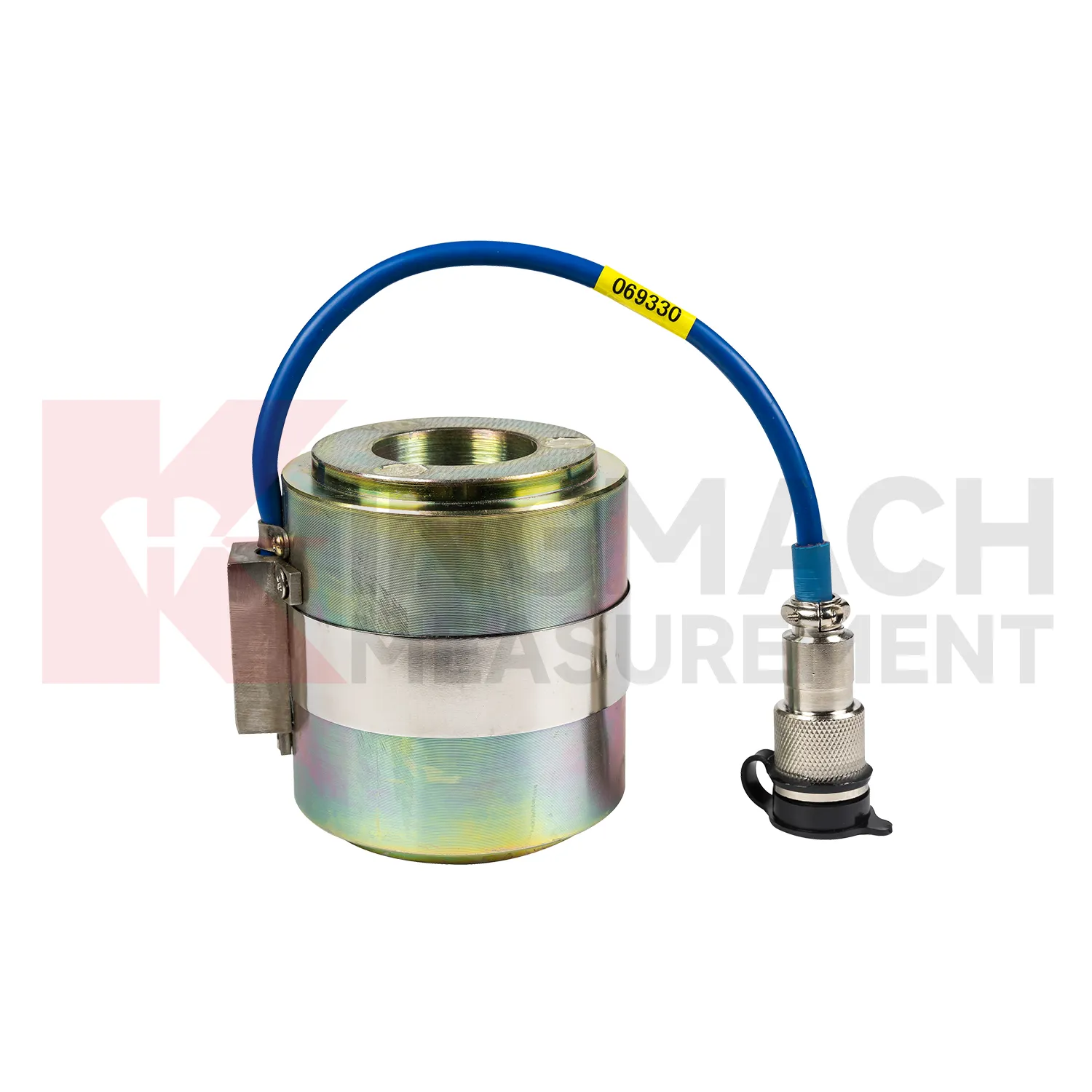

JMZX-3XXXHAT-Serie: Kapazitätsbereich, Sehnenkonfiguration und Maßangaben

Beschaffungsingenieure benötigen genaue Spezifikationen, um Sensoren an die Projektauslastung anzupassen. Die JMZX-3XXXHAT-Serie bietet einen umfassenden Kapazitätsbereich von 500 KN bis 8.000 KN in acht Standardmodellen. Dieses umfangreiche Sortiment deckt alles ab, von einzelnen Felsankern bis hin zu massiven Schrägseilbrückenkabeln.

Die Akkordzählung skaliert intelligent mit der Kapazität des Sensors. Modelle bis 2.000 KN verwenden eine Drei-Strang-Konfiguration. Das 3.000-KN-Modell verwendet vier Akkorde. Modelle mit einer Nennleistung von 4.000 KN und mehr verwenden sechs Akkorde. Durch diese strukturelle Skalierung bleibt die Messgenauigkeit bei zunehmendem Ringdurchmesser erhalten. Die Sensorempfindlichkeit beträgt 0,1 KN auf der 500 KN-Ebene. Bei allen Modellen über 1.000 KN wird eine Empfindlichkeit von 1 KN erreicht. Diese Präzision erfüllt problemlos die typische Anforderung von ±0,1 %, die in den Vorschriften für die Überwachung von Baukabeln zu finden ist.

Diese Wägezellen zeichnen sich durch eine kompakte Bauhöhe von 90 bis 130 Millimetern aus. Dieses niedrige Profil passt nahtlos in Standard-Ankerköpfe und Lagerplattenbaugruppen, ohne dass strukturelle Änderungen erforderlich sind. Für nicht standardmäßige Bohrungsdurchmesser oder besondere Umgebungsanforderungen ist auch ein kundenspezifisches JMZX-3X00-Modell erhältlich.

JMZX-3XXXHAT-Modellreferenztabelle

Modell	Kapazität	Empfindlichkeit	Innenbohrung (Ø)	Höhe	Konfiguration
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1.000 kn	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2.000 kn	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3.000 kn	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4.000 kn	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5.000 kn	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6.000 kn	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8.000 kn	1 KN	280 mm	130 mm	6-chord

Wo hohle Wägezellen eingesetzt werden: Sechs hochriskante technische Szenarien

Ingenieure setzen hohle Wägezellen in einer Vielzahl von Umgebungen mit hohem Risiko ein. Jede Anwendung weist spezifische Sicherheitsgründe und Herausforderungen bei der Langzeitüberwachung auf.

• Schrägseil- und Hängebrücken: Schrägseile müssen innerhalb von 3 bis 5 Prozent ihrer Auslegungsspannung bleiben, um die Einhaltung der Ermüdungslebensdauer sicherzustellen. Hohlschwingdraht-Wägezellen sitzen dauerhaft an der Verankerungszone. Sie liefern kontinuierliche Kabelkraftdaten direkt an Brückenmanagementsysteme. Dies ersetzt vollständig kostspielige, regelmäßige Lift-off-Tests.
• Vorgespannte Betonkonstruktionen: Der Verlust der Sehnenkraft tritt aufgrund von Kriechen, Schrumpfen und Entspannung in Betonbrücken und nuklearen Eindämmungsstrukturen zunehmend auf. Über der Ankerlagerplatte sitzen eingebettete ringförmige Wägezellen. Sie verfolgen die langfristige Kraftentwicklung. Diese Daten fließen direkt in zukünftige Nachspannentscheidungen ein.
• Damm- und Hanganker: Felsanker und Injektionsanker stabilisieren Dammwiderlager und schneiden Böschungen. Dies sind kritische Sicherheitselemente. Der wasserdichte, korrosionsbeständige JMZX-3XXXHAT eignet sich perfekt für die Langzeitüberwachung in gesättigten, vergrabenen oder untergetauchten Bodenbedingungen.
• Eisenbahn- und Autobahnbau: Stützmauern und Erdnagelmauern nutzen temporäre und dauerhafte Ankersysteme. Diese Systeme erfordern eine genaue Lastüberprüfung während der Abnahmeprüfung und im aktiven Betrieb. Beide Aufgaben übernimmt die Hohlkraft-Wägezelle als eine einzige Einbaueinheit.
• Fundamente für Windtürme: Techniker müssen die Vorspannung der Ankerbolzen in den Basisflanschen von Windkraftanlagen überprüfen und überwachen. Hohle Wägezellen ermöglichen eine direkte, berührungslose Messung. Sie erfordern keinerlei Änderung am Ankerbolzensystem selbst.
• Hebe- und Kransysteme: Am Schäkel oder am Gabelkopf montierte Hohlzellen messen dynamische und statische Lasten in schweren Hebegeräten. Die kompakten Abmessungen und die digitale Leistung werden in diesem industriellen Zweitmarkt hoch geschätzt.

Vom Sensor zum Armaturenbrett: Integration hohler Wägezellen in ein vollständiges SHM-Datensystem

Eine einzelne hohle Wägezelle ist nur so nützlich wie das Datensystem, das sie umgibt. Sie müssen diese Sensoren in ein vollständiges, durchgängiges System zur Überwachung des strukturellen Zustands integrieren.

• On-Demand-Auslesung: Die kompatiblen Schwingdraht-Anzeigegeräte von Kingmach zeigen direkte Lastwerte in Kilonewton (KN) an. Sie lesen die gespeicherten Kalibrierfaktoren direkt aus dem Speicherchip des Sensors. Sie benötigen auf der Baustelle keine externen Papierkalibriertabellen.
• Automatisierte Datenerfassung: Mehrkanal-Datenlogger unterstützen busverdrahtete JMZX-3XXXHAT-Sensorarrays. Sie bieten konfigurierbare Abfrageintervalle, Alarmschwellenwerte und Ferntelemetrieoptionen wie 4G, LoRa oder Ethernet. Dies ermöglicht eine echte unbeaufsichtigte Überwachung riesiger Kabelanlagen rund um die Uhr.
• Instrumentierungskabel: Die abgeschirmten VW-Kabel von Kingmach bewahren die Signalintegrität einwandfrei. Sie funktionieren perfekt über Strecken von mehreren hundert Metern in Umgebungen mit elektrischem Rauschen im Hochbau.
• Visualisierungssoftware: Echtzeit-Software-Dashboards zeigen Lasttrends und temperaturkorrigierte Werte an. Sie generieren automatische Überlastwarnungen und erleichtern die Analyse historischer Trends. Dadurch werden Bausicherheitsbeurteilungen und Wartungsabläufe direkt unterstützt.

Durch die Spezifizierung von Sensor, Logger und Software von einem einheitlichen Hersteller werden Firmware-Kompatibilitätsrisiken vermieden. Es vereinfacht auch die Eskalation des technischen Supports bei internationalen Projekten erheblich.

Spezifizierung und Beschaffung einer hohlen Wägezelle: Sechs Fragen, die sich jeder internationale Käufer stellen sollte

Internationale Beschaffungsteams benötigen einen objektiven Rahmen zur Bewertung chinesischer Sensorhersteller. Bei der Beschaffung einer hohlen Wägezelle sollten Sie sechs wichtige Fragen stellen.

1. Verfügt der Sensor über eine rückverfolgbare Zertifizierung?
Sie müssen die strikte Einhaltung von Standards wie GB/T 13606-2007 und DL/T 269-2022 einfordern. Von Dritten verifizierte Sensoren reduzieren die Reibungsverluste bei der Projektgenehmigung erheblich.

2. Ist die Kalibrierung direkt auf das Gerät rückführbar?
Die hohle Wägezelle von Kingmach speichert Kalibrierungskonstanten in einem integrierten Chip. Dadurch entfällt die Abhängigkeit von Papierunterlagen. Es ermöglicht eine einfache Feldverifizierung mit einer Standard-Ausleseeinheit.

3. Wie hoch ist die angegebene Lebensdauer?
Sie müssen auf einer formal dokumentierten Design-Life-Angabe bestehen. Die 50-jährige Lebensdauer der Kingmach-Hohlkraftzelle sollte als vertragliche Grundlage und nicht nur als mündliche Zusicherung dienen.

4. Kann der Lieferant das Produkt individuell anpassen?
Infrastrukturprojekte erfordern häufig nicht standardmäßige Bohrungsdurchmesser, spezifische Kapazitätsbereiche oder einzigartige Steckverbindertypen. Ein Hersteller mit robusten internen Designkapazitäten wird innerhalb von Tagen statt Monaten reagieren.

5. Wie sieht der After-Sales-Support aus?
Suchen Sie nach einer rund um die Uhr verfügbaren technischen Hotline mit einer ersten Reaktionszeit von einer Stunde. Komplexe Probleme müssen innerhalb von 48 Stunden gelöst werden. Diese Reaktionsfähigkeit ist für Live-Infrastrukturprojekte von entscheidender Bedeutung.

6. Ist der Liefertermin vertraglich abgesichert?
Der Lieferant muss innerhalb von 48 Stunden vorrätige Standardmodelle anbieten. Aufträge im Projektmaßstab erfordern strenge Vertragspläne und regelmäßige Aktualisierungen des Fertigungsfortschritts.

Entscheiden Sie sich für Vertrauen statt Vermutungen: Ihr Entscheidungsrahmen und Ihr nächster Schritt

Hohlkraftmesszellen verändern die Seilkraftüberwachung grundlegend. Sie ersetzen regelmäßige, aufdringliche Testübungen durch ein kontinuierliches, automatisiertes Sicherheitssystem. Sie müssen einem klaren Entscheidungsrahmen folgen. Bestätigen Sie zunächst Ihren Ladungstyp und die Gesamtkapazität. Zweitens wählen Sie die richtige Akkordkonfiguration. Drittens überprüfen Sie den genauen Bohrungsdurchmesser für Ihre spezifische Sehne oder Ihren Anker. Viertens bestätigen Sie Ihre Anforderungen an Wasserdichtigkeit und Temperatur. Integrieren Sie abschließend den Sensor mit einem zuverlässigen Datenlogger und einer Visualisierungssoftware.

Die 50-jährige Lebensdauer der Kingmach-Hohlkraftzelle bietet einen unglaublichen langfristigen Wert. Die Gesamtbetriebskosten umfassen vermiedene Neuinstallationen, Neukalibrierungen und verhinderten Datenverlust. Diese langfristigen Kosten sind wesentlich niedriger als bei günstigeren alternativen Folientechnologien. Wenn Sie sich nicht sicher sind, welches JMZX-3XXXHAT-Modell zu Ihrem Projekt passt, können Sie Ihre Spezifikationen dem Ingenieurteam von Kingmach mitteilen. Wir geben Ihnen eine kostenlose Modellempfehlung und ein individuelles Angebot.

Planen Sie ein Schrägseilbrücken- oder Ankerprojekt? Erhalten Sie eine kostenlose Sensorempfehlung + individuelles Angebot von den Kingmach-Ingenieuren – Antwort innerhalb von 24 Stunden.
🔗 [ Holen Sie sich meine kostenlose Empfehlung → ]
📧 [email protected]

FAQs

1. Was ist der Unterschied zwischen einer hohlen Wägezelle und einer massiven Wägezelle?

Eine hohle Wägezelle verfügt über eine zentrale Bohrung, durch die ein Bolzen oder ein Kabel vollständig hindurchgeführt werden kann und die die Spannung misst, indem sie gegen eine Ankerplatte reagiert. Einer soliden Kraftmessdose fehlt dieses zentrale Loch und sie misst normalerweise direkt die Kompression oder Spannung in der Leitung.

2. Wie installiert man eine hohle Wägezelle an einem vorgespannten Spannglied?

Sie schieben den Ringsensor direkt über das Spannglied oder die Ankerstange, bevor Sie Ankerkopf und Lagerplatte anbringen. Die Wägezelle sitzt sicher zwischen der Betonkonstruktion und dem Stahlankerblock.

3. Können hohle Wägezellen zur dynamischen Lastmessung verwendet werden?

Hohle Wägezellen mit vibrierendem Draht zeichnen sich aufgrund der physikalischen Zeit, die zum Durchlaufen der Drahtfrequenz erforderlich ist, bei statischen und sich langsam ändernden Lasten aus. Für hochfrequente dynamische Belastungen werden im Allgemeinen Widerstandsfolien- oder piezoelektrische Wägezellen bevorzugt.

4. Welche Kabellänge wird von einer Vibrationsdraht-Hohlkraftmesszelle unterstützt?

Da sie einen frequenzbasierten Ausgang anstelle eines Spannungssignals verwenden, können Vibrationsdrahtsensoren problemlos genaue Daten über abgeschirmte Kabel über 1.000 Meter übertragen, ohne dass es zu Signalverlusten oder -verzerrungen kommt.

5. Wie verbessert ein mehrsträngiges Design die Genauigkeit der Wägezelle?

Bei einem mehradrigen Design sind mehrere unabhängige Vibrationsdrähte gleichmäßig um den Innenumfang der Wägezelle verteilt. Dadurch werden die Spannungsmessungen über den gesamten Ring gemittelt, wodurch Fehler durch außermittige oder exzentrische Belastung aktiv beseitigt werden.

6. Kann ich hohle Wägezellen mit schwingenden Dehnungsmessstreifen in einem Überwachungssystem kombinieren?

Ja. Hohlkraftmesszellen und Schwingdraht-Dehnmessstreifen sind häufig in dasselbe Überwachungssystem integriert. Die Wägezelle misst die ausgeübte Kraft, während der Dehnungsmessstreifen die strukturelle Verformung misst und ergänzende Daten für eine genauere Leistungsbewertung liefert.

7. Was ist der Unterschied zwischen Konfigurationen mit mehreren Akkorden und Einzelakkorden und wann sollte ich sie jeweils auswählen?

Eine Einzelakkord-Konfiguration misst die Last an einer bestimmten Stelle und eignet sich für einfache Lastüberwachungsanwendungen. Eine Mehrgurtkonfiguration überwacht Lasten über mehrere Elemente oder Punkte hinweg und eignet sich daher ideal für komplexe Strukturen, bei denen Lastverteilung und -gleichgewicht von entscheidender Bedeutung sind.

8. Wie überprüfe ich den langfristigen Zustand des Sensors, ohne die installierte Einheit zu entfernen?

Der langfristige Sensorzustand kann durch regelmäßige Nullpunktprüfungen, Trendanalysen historischer Daten, Vergleich mit benachbarten Sensoren und routinemäßige Inspektion von Kabeln und Verbindungen überprüft werden. Diese Methoden helfen dabei, potenzielle Drift- oder Leistungsprobleme zu erkennen, ohne den Sensor außer Betrieb zu nehmen.

9. Welche Garantie- und Rekalibrierungsdienstleistungen bietet Kingmach international an?

Kingmach unterstützt internationale Kunden mit technischer Beratung, Installationsanleitung, Inbetriebnahmeunterstützung und Kundendienst während des gesamten Projektlebenszyklus. Alle Wägezellen werden mit Werkskalibrierungsdaten und Qualitätsdokumentation geliefert. Für Langzeitüberwachungsprogramme kann Kingmach Unterstützung bei der Kalibrierungsverifizierung, Empfehlungen zur Leistungsbewertung und technische Unterstützung bieten, um die Messzuverlässigkeit aufrechtzuerhalten. Kunden können sich bei Bedarf direkt an das Engineering-Team wenden, um Fehler zu beheben, einen Austausch zu planen und Unterstützung bei der Systemoptimierung zu erhalten.

---

Geschrieben vom Kingmach Engineering Team – unterstützt seit 2001 weltweit Infrastrukturprojekte
