Die 9 Arten von Wägezellen verstehen: Ein Leitfaden zur technischen Auswahl

Die Art der Wägezelle ist keine Produktauswahl, sondern eine technische Entscheidung

Bei Brückenpfahlgründungen, Tunnelunterstützungssystemen, Staudammsicherheitsprojekten und der Überwachung von Tiefbaugruben übersteigen die Kosten für die Wahl des falschen Sensors sogar einmal die Einsparungen durch einen niedrigeren Anschaffungspreis bei weitem. Bei der Auswahl eines Lastsensors geht es nicht nur darum, „welche Marke ich kaufen soll“, sondern vielmehr darum, „welches physikalische Prinzip zu meiner tragenden Struktur passt“. In diesem Artikel werden neun Sensorprodukte von Kingmach besprochen, die sowohl Schwingdraht- (VW) als auch Differenzdrucktechnologien abdecken, um Ingenieuren dabei zu helfen, Geräte auf der Grundlage der tatsächlich gemessenen physikalischen Parameter – wie konzentrierte Kraft, verteilte Spannung, Porenwasserdruck und Wasserstand – genau aufeinander abzustimmen und den häufigen Fehler zu vermeiden, Sensoren zu wählen, die lediglich „ähnlich aussehen“.”

Produkt-Kurzreferenz (Rapid Locator)

Gemessene physikalische Größe	Empfohlener Sensor	Kerntechnologie
Konzentrierte Kraft – Stab-/Kabeldurchgangsloch	Hohle Wägezelle JMZX-3XXXHAT	VW, mehrsträngige Ringstruktur
Konzentrierte Kraft – direkte Kompression	Solide Wägezelle JMZX-35XXHAT	VW, mehrsaitige solide Struktur
Axialkraft – Langzeitüberwachung von Stangen/Kabeln	Axialkraftmessgerät JMZX-38XXAT	VW, Stammisolierung
Axialkraft – Bauphase	Schalungs-Axialkraftmessgerät	VW, Konstruktionsbeständig
Verteilter Erddruck	Erddruckzelle JMZX-50XXAT / 51XXAT	VW, großflächige drucktragende Oberfläche
Porenwasserdruck – tiefe Schicht	Piezometer JMZX-55XXHAT	VW, eingebetteter Typ
Wasserstand – Kabelgebundenes Beobachtungsrohr	Wasserstandsmesser JMYC-67XXAD	Differenzdruck, RS485
Wasserstand – WLAN/entlegenes Gebiet	Wasserstandsmesser JMYC-67XXAWL	Differenzdruck, 4G

Die Sensortechnologien hinter der Serie

Zwei unterschiedliche Sensortechnologien decken diese umfassende Palette von neun Produkten ab. Die Vibrationsdrahttechnologie (VW) bildet die Grundlage für alle Strukturkraftsensoren und Piezometer. Im Inneren eines VW-Sensors vibriert ein gespannter Stahldraht mit einer Eigenfrequenz. Durch die Verformung des umgebenden elastischen Elements unter Belastung verschiebt sich die Spannung des Drahtes, wodurch sich seine Schwingungsfrequenz ändert. Diese messbare Frequenz-Kraft-Beziehung bildet die Grundlage der Messung. VW-Technologie dominiert geotechnische und strukturelle Gesundheitsüberwachungsanwendungen (SHM). Sein frequenzbasierter Ausgang bleibt völlig immun gegen Kabelwiderstandsschwankungen, eindringende Feuchtigkeit und elektromagnetische Störungen (EMI). Diese genauen Bedingungen machen Widerstands-DMS-Sensoren in erdverlegten, untergetauchten und langfristigen Feldinstallationen häufig ungültig.

Die zweite Familie nutzt Differenzdruck-Sensortechnologie. Eine druckempfindliche Membran verformt sich unter hydrostatischem Flüssigkeitsdruck. Eine eingebaute CPU und ein 16-Bit-AD-Wandler wandeln diesen physikalischen Ausschlag in einen digitalen Wasserstandswert um. Diese Technologie ist ideal für die Pegelüberwachung offener Gewässer geeignet. Ein belüftetes Kabeldesign eliminiert atmosphärische Störungen, sodass der Sensor auch bei barometrischen Schwankungen präzise arbeitet. Diese Sensoren geben 4G-Funk- oder RS485-Digitalsignale für unbeaufsichtigte Außenstationen aus und erreichen in Wasserstandsrohren eine Auflösung im Millimeterbereich. Vibrationsdraht-Piezometer sind einfach nicht dafür ausgelegt, diese spezifischen Leistungsanforderungen im offenen Wasser zu erfüllen. Letztendlich stellt die Kerntechnologie die Plattform dar, aber die spezifische Kräftekonfiguration des Projekts bestimmt den genauen Produkttyp, der benötigt wird.

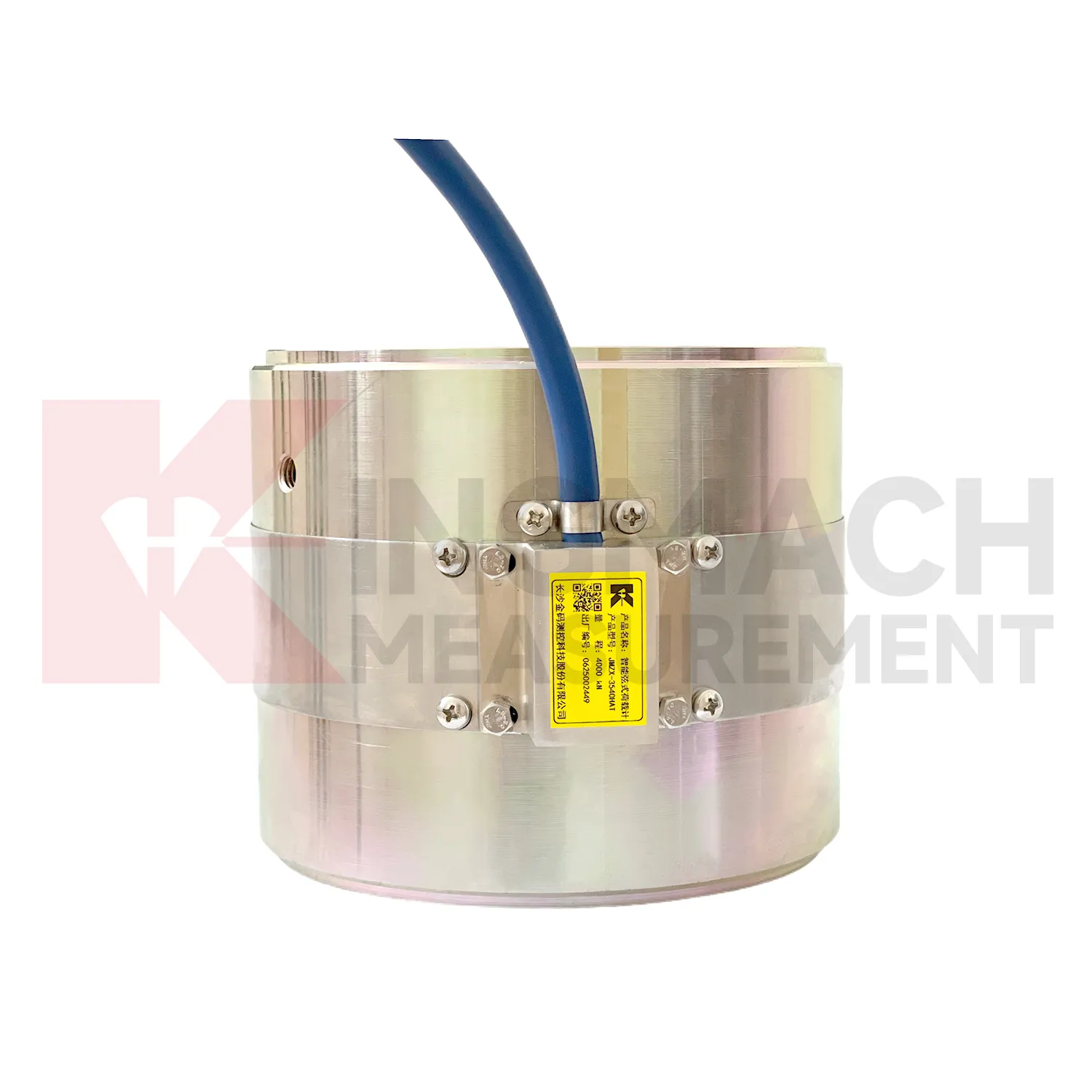

Typ 1 – Feste Wägezelle: Der strukturelle Kompressionseinsatz

Die solide Wägezelle trägt die Strukturlast direkt, anstatt sie nur zu erfassen.

Pfad laden: Die Kraft wirkt auf die obere Auflagefläche des Sensors. Die Kraft breitet sich dann über die gesamte Querschnittsfläche des massiven elastischen Stahlkörpers aus. Schließlich tritt die Kraft durch die untere Auflagefläche aus.

Anwendungen: Ingenieure verwenden diesen Typ zur Überwachung des Lagersitzes von Brückenpfeilern und zur Prüfung der Pfahlbelastung. Bei der Pfahlprüfung durchdringt die volle Prüflast den Zellkörper vollständig. Es dient auch zur Überprüfung der hydraulischen Hebekraft bei Vorspannvorgängen und zur Überwachung der Kompression vorübergehender Arbeiten.

Wichtige Spezifikationen: Die Kapazitäten reichen von 1.000 bis 10.000 kN mit einer strengen Auflösung von 0,1 kN über den gesamten Bereich. Die Modelle verfügen über eine 3-Saiter-Konfiguration für niedrigere Tonlagen und eine 6-Saiter-Konfiguration für höhere Tonlagen. Die Betriebstemperatur reicht von −30 °C bis +80 °C. Das Gerät verträgt eine Überlastung von 300 bis 400 % seiner Nennleistung. Ein integrierter HAT-Chip speichert Kalibrierungskoeffizienten, korrigiert automatisch die Temperatur und speichert 600 Messdatensätze. Der Sensor ist nach GB/T 13606-2007 zertifiziert.

Harte Grenze: Diese Zelle verfügt über ein solides Design ohne zentrale Bohrung. Benutzer können es nicht an Stangen oder Kabeln installieren, die durch den Sensor verlaufen müssen. Der Versuch dieser Anpassung führt zu einer exzentrischen Belastung, die alle aufgezeichneten Messungen ungültig macht.

Typ 2 – Hohle Wägezelle: Der Through-Rod-Ankermonitor

Die hohle Wägezelle bietet eine ringförmige Bauweise mit einer Lebensdauer von 50 Jahren.

Pfad laden: Der Sensor verfügt über einen ringförmigen oder ringförmigen Körper mit einer zentralen Bohrung. Eine Stange, ein Bolzen oder eine Sehne verläuft durch diese Bohrung, ohne jemals die Innenwand zu berühren. Die Strukturmutter oder Ankerplatte liegt direkt auf der Ringfläche auf. Der Ringkörper wird gleichmäßig um seinen Umfang herum komprimiert, und mehrere VW-Akkorde mitteln das Signal über den gesamten Ring.

Anwendungen: Zu den üblichen Anwendungen gehört die Überwachung von vorgespannten Ankern und Felsankern. Es misst effektiv die Kabelkraft in Brücken und Stützmauern. Ingenieure verlassen sich darauf, wenn es um die Überwachung der Ankerkraft von Staudämmen und Wasserkraftanlagen geht. Es ist ideal für die Nachrüstungsüberwachung bestehender Strukturen, da keine Demontage des Strukturelements erforderlich ist.

Wichtige Spezifikationen: Die Standardkapazitäten reichen von 500 bis 8.000 kN, es sind jedoch weiterhin kundenspezifische Modelle erhältlich. Es verwendet eine Messkonfiguration mit 3 bis 6 Akkorden. Die vorgesehene Nutzungsdauer beträgt 50 Jahre. Diese Langlebigkeit beruht auf einem mehrstufig stabilitätsbehandelten elastischen Stahlkörper, ultrahochfesten VW-Drähten und einer Ankerschweißung nach internationalem Standard. Der integrierte HAT-Chip speichert aktiv 800 Messdatensätze. Es verfügt über eine Doppelzertifizierung nach GB/T 13606-2007 und DL/T 269-2022. Bei Letzterem handelt es sich um einen Wasserbaustandard, der für die Einhaltung von Staudamm- und Wasserkraftprojekten unbedingt erforderlich ist.

Harte Grenze: Die ringförmige Geometrie erfordert einen durchgehenden Stab mit der richtigen Größe. Das Platzieren einer Hohlzelle in einem flachen Kompressionsstapel ohne Durchgangselement erzeugt ein ungleichmäßiges Spannungsfeld und führt zu äußerst unzuverlässigen Messwerten.

4. Typ 3 – Axialkraft-Lastmessgerät: Messung der Kabel- und Strebenkraft im Zeitverlauf

Der Axialkraftmesser nimmt eine deutliche Messnische zwischen Voll- und Hohlzellen ein.

Pfad laden: Der Sensor wird direkt an einem länglichen Strukturelement befestigt oder um dieses herum geklemmt. Es misst aktiv die Axialkraftkomponente entlang der Hauptachse des Bauteils. Die Konstruktion trennt die Axialkraft bewusst von jeglichem Biegemoment. Eine Standard-Kompressionszelle kann diese kritische Isolationsfähigkeit nicht bieten.

Anwendungen: Es ermöglicht die langfristige Überwachung der Seilkräfte in Schrägseilbrücken, Hängebrücken und modernen Hangstabilisierungssystemen. Es überwacht die Stütz- und Zugkräfte in Stützmauern und tiefen Baugruben. Es erkennt auch Vorspannungsrelaxationen und Lastumverteilungen in seilgestützten Strukturen über deren Betriebslebensdauer.

Wichtige Spezifikationen: Der Sensor nutzt die Vibrationsdrahterkennung gepaart mit einem integrierten intelligenten HAT-Chip. Käufer können zwischen herkömmlichen VW-Ausgangsvarianten und intelligenten RS485-Digitalausgangsvarianten wählen. Die Auswahl hängt lediglich von der Kabellänge ab und davon, ob der Standort eine automatisierte Datenerfassung nutzt.

Warum dieser Typ wichtig ist: Bei seilgestützten Konstruktionen bleibt die fortschreitende Lastumverteilung, die durch Seilermüdung oder Ankerverschleiß verursacht wird, für die routinemäßige visuelle Inspektion unsichtbar. Das Axialkraftmessgerät generiert quantitative Trenddaten. Diese Daten geben den Ingenieuren genau Auskunft darüber, wann ein Kabel seinen Austauschschwellenwert erreicht, Jahre bevor ein sichtbarer Defekt an der Struktur auftritt.

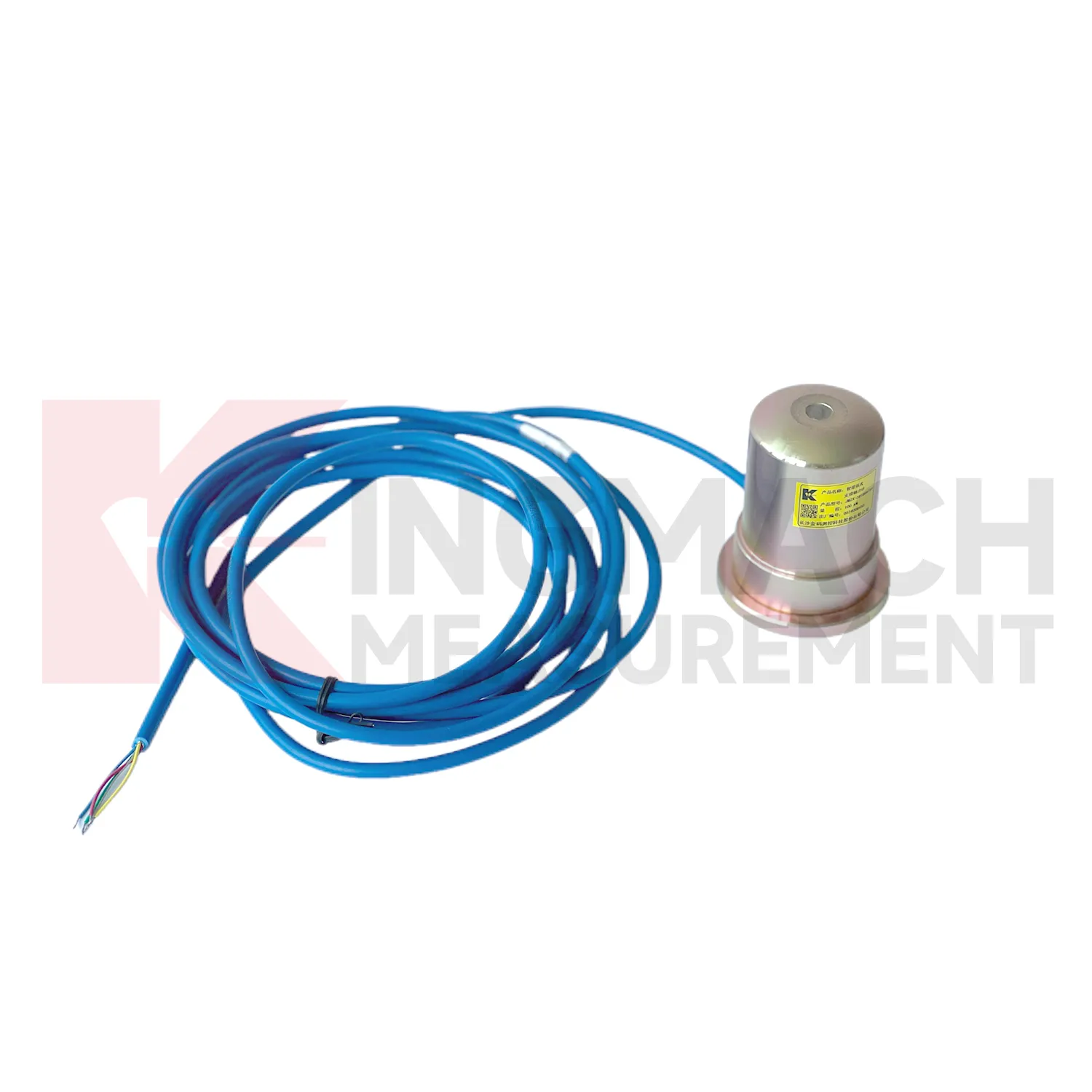

5. Typ 4 – Smart Formwork Axialkraftmessgerät: Lastsicherheit während der Bauphase

Der smarte Schalungs-Axialkraftmesser bedient eine völlig andere Projektphase und ein völlig anderes Anwenderprofil.

Pfad laden: Es nutzt das gleiche Prinzip der Axialkraftmessung wie das Modell JMZX-38. Die Ingenieure haben diese Version jedoch speziell für temporäre Schalungsstützen, Traggerüste und Lehrgerüste optimiert. Bauteams installieren und entfernen den Sensor wiederholt, während die Bauarbeiten in verschiedenen Stockwerken oder Abschnitten schrittweise voranschreiten.

Anwendungen: Es bietet eine aktive Überwachung der Stützlast der Betonschalung bei größeren Betonierarbeiten. Es ermöglicht die Überwachung der Verbaukräfte in tiefen Baugruben, die an gefährdete bestehende Strukturen angrenzen. Darüber hinaus bietet es eine wichtige Traggerüstüberwachung für Brücken und Hochbauwerke während der Bauphase.

Warum die Überwachung der Bauphase wichtig ist: Versagen von Schalungen und Lehrgerüsten zählt zu den häufigsten Ursachen für tödliche Baueinstürze beim Bau von Gebäuden. Echtzeit-Axialkraftdaten in Stützstützen erkennen sofort gefährliche Lastumverteilungen. Diese gefährliche Umverteilung ist häufig auf ungleichmäßige Betonverteilung, angrenzende schwere Kranlasten oder plötzliche Setzungen der Untermauerung zurückzuführen. Der Sensor erkennt diese Anomalien lange bevor die Struktur eine katastrophale Ausfallschwelle erreicht.

Entscheidender Vorteil: Der Hersteller hat diesen Sensor speziell für unglaublich schnelle Installationszyklen und extrem robuste Handhabung auf aktiven Baustellen entwickelt. Der intelligente HAT-Ausgang ermöglicht sicher eine Echtzeitanzeige direkt vor Ort, ohne dass ein spezielles Datenloggersystem erforderlich ist.

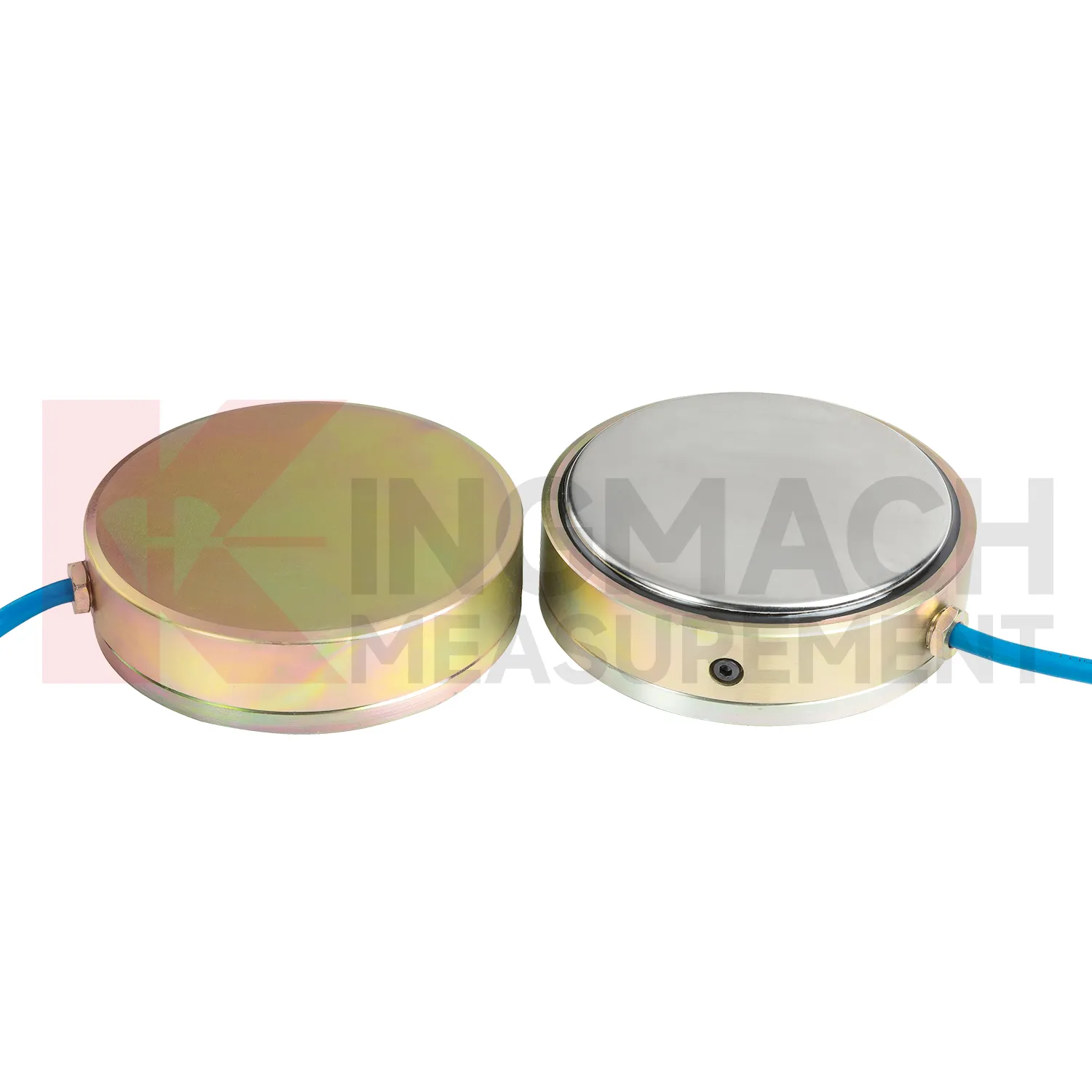

6. Typ 5 – Erddruckzelle: Messung der verteilten Bodenkontaktspannung

Erddruckzellen lösen ein komplexes Messproblem, das kein anderer Sensortyp lösen kann.

Das Messproblem: Der Boden übt eine verteilte Kontaktspannung über eine große Fläche aus und wirkt nicht als einzelne Punktlast. Eine herkömmliche Wägezelle, die an einem einzigen Punkt platziert wird, misst die stark lokalisierte Spannung nur genau an diesem Punkt. Dieser lokale Messwert kann deutlich höher oder niedriger sein als die tatsächliche durchschnittliche Strukturbelastung. Die Erddruckzelle zeichnet sich durch eine außergewöhnlich große ebene Fläche aus. Diese große Fläche gleicht effektiv Spannungskonzentrationen aus, die durch starke Partikelgrößenschwankungen, ungleichmäßige Verdichtung und zufällige Aggregatansammlungen verursacht werden.

Zwei Varianten:

Als Standardmodell dient der JMZX-50XXAT. Es überwacht aktiv Stützmauern, unterirdische Bauwerke, Tunnelauskleidungen, Böschungen und Fundamentplatten. Es misst präzise, ​​wie Boden oder Füllmaterial das Bauwerk über die gesamte Überwachungsdauer belastet.

Der JMZX-51XXAT ist das große Modell für Hochlastanwendungen. Ingenieure setzen dieses Modell in großen Dammböschungen, Senkkästen mit großem Durchmesser und stark belasteten strukturellen Füllzonen ein. In diesen extremen Umgebungen würde die Gesichtsfläche der Standardzelle die tatsächliche Spannungsverteilung in der Tiefe deutlich unterrepräsentieren.

Smart-ATM-Suffix-Variante: Diese Variante umfasst einen integrierten HAT-Chip für eine vollautomatische Temperaturkorrektur und eine zuverlässige digitale Ausgabe. Für tief vergrabene Zellen, die lange Kabelwege erfordern, ist diese Technologie nach wie vor unverzichtbar. Dies ist auch an Standorten von entscheidender Bedeutung, an denen hohe elektromagnetische Störungen durch schwere Entwässerungspumpen oder aktive Aushubgeräte auftreten.

Kritischer Installationshinweis: Techniker müssen die Zellfläche explizit senkrecht zur primären Hauptspannungsrichtung ausrichten. Eine in einem falschen Winkel installierte Zelle misst eine irrelevante Spannungskomponente und nicht die spezifische Spannung, die der Konstrukteur überwachen wollte. Dieser Fehler ist nach wie vor einer der häufigsten Fehler bei der falschen Anwendung von Erddruckzellen in der Praxis.

7. Typen 6 – Flüssigkeitsdrucküberwachung: Piezometer und Wasserstandsmesser

Wasser und Porendruck wirken als physikalische Kräfte pro Flächeneinheit. Bei ihrer Messung handelt es sich im Wesentlichen um eine Wägezellenmessung, die direkt auf ein flüssiges Medium angewendet wird. Dieser Prozess basiert auf dem gleichen physikalischen Prinzip, verwendet jedoch ein anderes elastisches Element und eine andere Sensorgeometrie.

Untertyp A – Intelligentes Vibrationsdraht-Piezometer (JMZX-55XXHAT): Dieses Instrument misst den Porenwasserdruck und den dynamischen Grundwasserspiegel in Bohrlöchern und Steigrohren mithilfe bewährter VW-Sensorik. Ingenieure entwerfen es für die dauerhafte eingebettete Installation tief in geotechnischen Formationen wie Dammfundamente, Böschungen, Böschungen und Tunnelsohlen. Es verfügt über einen integrierten HAT-Chip mit automatischer Temperaturkompensation und RS485-Digitalausgang. Dies ist die absolute erste Wahl, wenn Teams den Sensor dauerhaft an Ort und Stelle vergraben oder einmörteln, um ihn über Jahre oder sogar Jahrzehnte hinweg zu überwachen. Steigender Porendruck ist oft der früheste messbare Vorbote einer katastrophalen Hanginstabilität oder eines Versagens von Dammfundamenten. Diese kritische Warnung erscheint Tage oder Wochen vor dem Auftreten sichtbarer Oberflächenverformungen in den Daten.

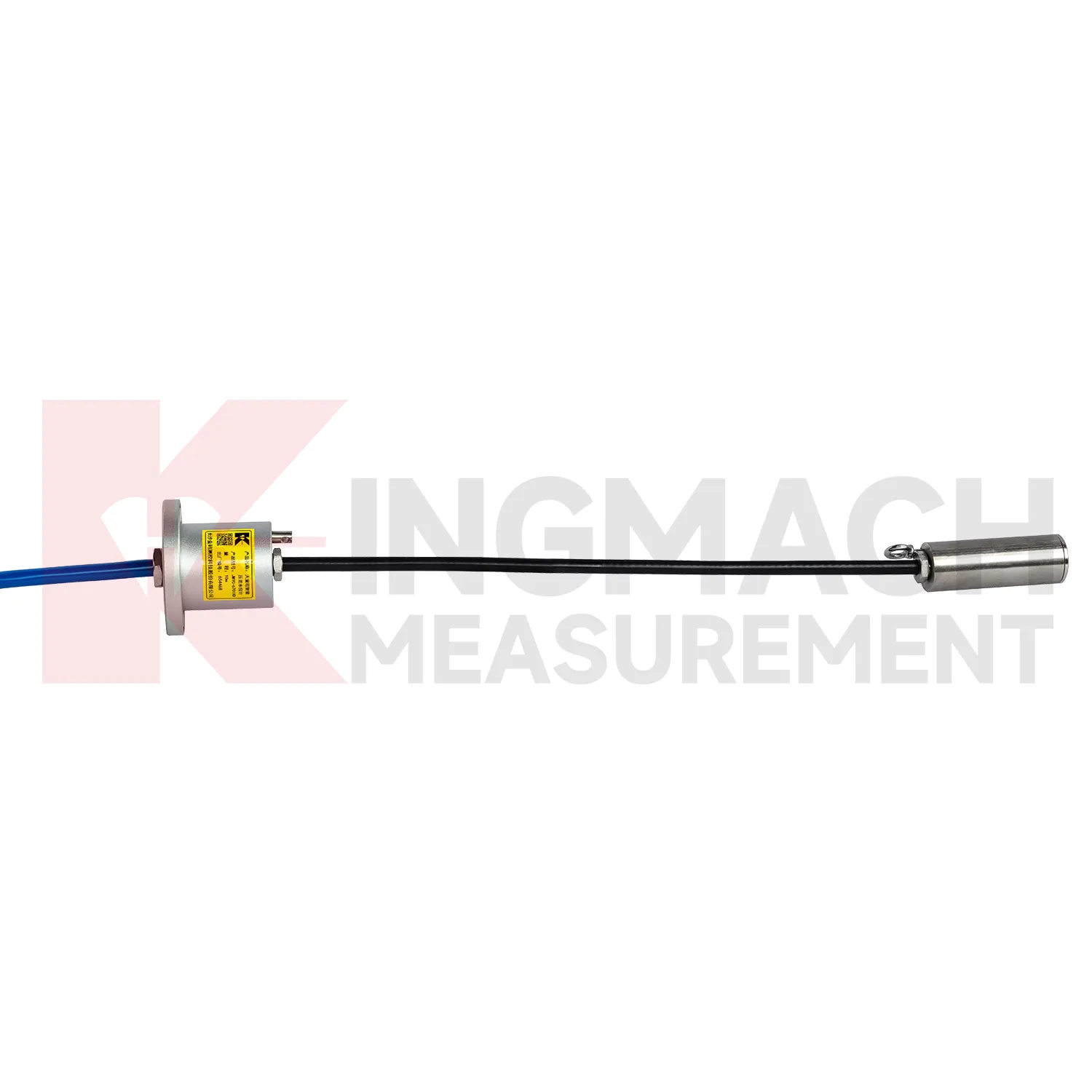

Untertyp B – Intelligentes Differenzdruck-Wasserstandsmessgerät mit großem Messbereich (JMYC-67XXAD): Dieser hochspezialisierte Sensor misst den Druck in tiefen Tiefen und den genauen Wasserstand. Teams installieren es in vorinstallierten Piezometerrohren, Druckentlastungsrohrauslässen und Weichfundament-Bohrlöchern. Es nutzt eine fortschrittliche Differenzdrucktechnologie gepaart mit einem belüfteten Kabel. Seine kompakten Abmessungen von φ24 mm × 71,5 mm stellen sicher, dass es klein genug ist, um problemlos in jedes Standard-Beobachtungsrohr versenkt zu werden. Es bietet eine außergewöhnliche Auflösung von 0,1 mm und eine Genauigkeit von 0,2 % FS. Es arbeitet mit einem RS485-Digitalausgang (DC 9–24 V) und funktioniert in einem Temperaturbereich von –20 °C bis +80 °C. Ingenieure entscheiden sich für dieses Modell, wenn eine Installation unbedingt eine Wasserstandsauflösung im Submillimeterbereich innerhalb eines Rohrs erfordert und der Standort bereits über eine kabelgebundene Stromversorgung sowie eine RS485-Dateninfrastruktur verfügt.

Untertyp C – Integrierter Weitbereichs-Differenzdruck-Wasserstandsmesser mit 4G (JMYC-67XXAWL): Dieses Modell stellt die ultimative autonome Feldeinsatzvariante dar. Es integriert nahtlos eine drahtlose 4G-DTU, einen nicht wiederaufladbaren Lithium-Akku mit hoher Kapazität von 3,6 V/38 Ah und ein spezielles Display für mobile Apps in einem äußerst kompakten 85 mm × 85 mm × 106 mm großen Gerät. Es bietet eine zuverlässige Auflösung von 1 mm und eine genaue Genauigkeit von ±0,1 % FS. Es verfügt über die offizielle Zertifizierung nach den Standards GB/T 11828.2-2022. Die Batterielebensdauer reicht von 5 Monaten bei schnellen 20-Minuten-Intervallen bis weit über 3 Jahre bei 6-Stunden-Intervallen. Es ist die perfekte Wahl für unbeaufsichtigte hydrologische Überwachungsstationen, die Fernüberwachung von Stauseen und große Oberflächen-/Grundwasser-Beobachtungsnetzwerke, bei denen herkömmliche Netzstrom- und Kabelinfrastrukturen völlig nicht verfügbar sind.

Entscheidungstabelle zur Produktauswahl

Bei großen Dammsicherheitsprogrammen setzen Ingenieurteams routinemäßig alle drei Flüssigkeitsdruckarten gleichzeitig ein. Sie platzieren VW-Piezometer tief im Fundament-Injektionsvorhang. Sie installieren RS485-Wasserstandsmesser sicher in den Piezometerrohren des Inspektionsstollens. Schließlich positionieren sie 4G-Wasserstandsmesser präzise an den Pegelstationen der Oberflächenreservoirs. Jeder einzelne Sensor bedient einen hochspezifischen Messpunkt innerhalb desselben umfassenden Sicherheitsüberwachungsnetzwerks.

8. Konventioneller vs. Smart HAT: Die Entscheidung in jedem Typ

Jeder zuvor erwähnte VW-basierte Typ ist sowohl in konventionellen als auch in fortschrittlichen Smart-HAT-Varianten erhältlich.

Der herkömmliche VW-Ausgang erzeugt ein Rohfrequenzsignal. Dieses Rohsignal erfordert unbedingt ein externes Auslesegerät oder einen speziellen Datenlogger, um die Frequenz sorgfältig in nutzbare technische Einheiten umzuwandeln. Es bietet die niedrigsten Anschaffungskosten und verfügt über eine über mehrere Jahrzehnte bewährte Zuverlässigkeit. Es stellt die richtige Wahl für kleine Sensorzahlen, kurze Kabelwege und ältere Standorte dar, die bereits über eine vorhandene VW-Ausleseinfrastruktur verfügen.

Der Smart HAT-Ausgang nutzt einen integrierten Chip, der vollständig kalibrierte RS485-Digitalwerte direkt an den Benutzer liefert. Dadurch entfällt die Notwendigkeit einer zwischengeschalteten Signalkonditionierung. Der Temperaturausgleich erfolgt automatisch. Der integrierte Speicher puffert kritische Daten effektiv, wenn die Verbindung zum Hauptlogger unterbrochen oder unterbrochen wird. Es ist die richtige Wahl für große Sensorarrays mit mehr als 20 Instrumenten. Am Beispiel eines Projekts mit 50 Sensoren über einen Zeitraum von 10 Jahren kann die Smart HAT-Lösung im Vergleich zu einem herkömmlichen Standalone-System etwa 30–40 % Einsparungen bei der Verkabelung und den Datenloggerkanälen erzielen, die Wartungs- und Reisekosten vor Ort um etwa 50 % reduzieren und die gesamten Lebenszykluskosten um 20–25 % senken. Dies ist für lange Kabelstrecken über 100 Meter und hochautomatisierte Standorte erforderlich, an denen starke elektromagnetische Störungen von Baumaschinen die standardmäßigen analogen VW-Signale schnell beeinträchtigen würden.

Differenzdruck-Wasserstandsmesser der JMYC-Serie sind von Natur aus intelligent. Für diese Spezialinstrumente gibt es keine konventionelle Variante. Der JMYC-67XXAD gibt Standard-RS485 für kabelgebundene Automatisierungssysteme aus. Der JMYC-67XXAWL gibt zuverlässiges 4G für einen vollständig kabellosen, unbeaufsichtigten Einsatz aus. Die Wahl zwischen ihnen hängt ausschließlich von der Infrastruktur des Standorts und nicht von der Kernfähigkeit der Sensoren ab.

Während intelligente Sensoren im Vorfeld mehr pro Einheit kosten, senken sie die Gesamtbetriebskosten drastisch. Sie minimieren die Anzahl der erforderlichen Datenlogger-Kanäle, vereinfachen die komplexe Verkabelung und reduzieren die Häufigkeit von Wartungsbesuchen erheblich. Bei einem standardmäßigen Staudammüberwachungssystem mit 50 Sensoren übersteigen die langfristigen Lebenszykluskosteneinsparungen im Rahmen eines 10-Jahres-Programms in der Regel die anfängliche Vorabprämie um ein Vielfaches.

Der richtige Typ wird durch die Kraft definiert, nicht durch den Katalog

Jedes der neun unterschiedlichen Produkte in diesem umfassenden Sortiment existiert, weil in realen Ingenieurprojekten eine hochspezifische Kraftkonfiguration vorliegt. Der richtige Typ ist nie eine bloße Produktpräferenz; es bleibt eine absolute geometrische Notwendigkeit. Seriöse Strukturüberwachungsprogramme setzen routinemäßig drei bis fünf verschiedene Typen gleichzeitig ein. Für ein vollständiges Bild der strukturellen Sicherheit sind grundsätzlich mehrere Messparameter erforderlich, nicht nur mehrere doppelte Sensoren genau desselben Typs.
