So wählen Sie die richtige Wägezelle aus: Ein Leitfaden für die Auswahl von Geotechnik-Ingenieuren

Eine nicht übereinstimmende Wägezelle in einem Projekt zur Überwachung von Dammankern führt nicht nur zu fehlerhaften Daten, sondern führt auch zu einem Sicherheitsrisiko. Die Datendrift sammelt sich stillschweigend an. Kritische Warnungen werden übersehen. Letztendlich stehen die Teams mitten im Projekt vor einer kostspieligen Neuinstrumentierung. Dieses Szenario verdeutlicht die harte Realität in der Geotechnik. Wägezellen sind keine austauschbaren Komponenten. Die Auswahl des falschen Typs führt zu einer Beeinträchtigung der Datenintegrität, Projektverzögerungen oder ernsthaften Sicherheitsrisiken. Sie müssen wissen, wie Sie die richtige Wägezelle für Ihre spezifische Anwendung auswählen. Dieser Artikel bietet Ingenieuren und Beschaffungsteams einen praktischen Entscheidungsrahmen für die sichere Auswahl von Sensoren für die Strukturüberwachung.

Was eine Wägezelle tatsächlich misst (und was nicht)

Schaffen wir grundlegende Klarheit. Eine Wägezelle wandelt mechanische Kraft in ein messbares elektrisches Signal um. Es dient nicht lediglich der „Messung des Gewichts“. Man muss zwischen Kraftmessung, Druckmessung und Wegmessung unterscheiden. Die Vermischung dieser unterschiedlichen Konzepte führt häufig zu Instrumentenkonflikten.

In der geotechnischen und baulichen Überwachung ist die Schwingseil-Wägezelle die dominierende Wahl. Er unterscheidet sich erheblich von den DMS-Typen, die üblicherweise in industriellen Standardumgebungen verwendet werden. Darüber hinaus unterscheidet die Branche mittlerweile zwischen konventionellen und „intelligenten“ Wägezellen. Intelligente Sensoren verfügen über eine integrierte Signalverarbeitung, einen digitalen Ausgang und Multiparameterfunktionen. Nachdem wir nun ihre Kernfunktion verstanden haben, müssen wir die Betriebsumgebung bewerten.

Entscheidungsfaktor 1: Definieren Sie zuerst Ihre Messumgebung

Sie müssen Ihre Messumgebung definieren, bevor Sie den Wägezellentyp in Betracht ziehen. Dieser Ansatz definiert den Auswahlprozess neu und geht über allgemeine Datenblattvergleiche hinaus.

Umgebungen mit Boden- und Felskontakt erfordern spezielle Designs. Erddruckzellen benötigen flache, großflächige Konstruktionen, um Spannungskonzentrationen auszugleichen. Die Kingmach-Erddruckzellenfamilie (VW- und Smart-Typ) erfüllt genau diesen Zweck. Eine Punktlastzelle liefert in Füllmaterialien systematisch falsche Messwerte. Ankerstangen-, Pfahl- und Vorspannumgebungen erfordern unterschiedliche Formen. Hohle oder massive Wägezellen müssen genau auf den Bolzen- oder Kabeldurchmesser und die Größe der Vorspannung ausgerichtet sein.

Strukturelle Schalungen und temporäre Bauten erfordern robuste Sensoren. Schalungs-Axialkraftmessgeräte, wie z Smart Schalung Axialkraftmesser (VW) JMZX-39XXHAT , bieten schnelle Lesefähigkeiten und eine robuste Handhabungstoleranz. Wasser- und Differenzdruckkontexte erfordern Piezometer und Differenzdruck-Wasserstandsmesser. Ingenieure geben diese an, wenn die „Kraft“ hydrostatisch ist. Bedenken Sie, dass sich industrielle und geotechnische Umgebungen grundlegend unterscheiden. Installationsdauer, Expositionsdauer, Vibration und regulatorischer Kontext ändern sich je nach Umgebung.

5 Fragen, die Sie vor der Spezifizierung beantworten müssen

Bevor Sie ein Wägezellenmodell spezifizieren, beantworten Sie diese fünf Fragen zur Umgebung:

1. Welches Material umgibt den Sensor?
2. Ist die Belastung dynamisch oder statisch?
3. Ist der Sensor Untertauchen oder Feuchtigkeit ausgesetzt?
4. Wie lange wird das Überwachungsprogramm dauern?
5. Welche Platzbeschränkungen gibt es für die Installation?

Umgebungstyp		Empfohlener Sensortyp	Kingmach-Beispielmodell
Geotechnisch	Boden- und Füllkontakt (Böschungen, Stützmauern, erdverlegte Bauwerke)	Flachflächige, großflächige Erddruckmesszelle	Erddruckzelle vom Typ VW & Smart
	Ankerstange, Pfahl und Vorspannung (Felsanker, Erdanker, vorgespannte Kabel)	Hohle Wägezelle	Hohle Wägezelle JMZX-3XXXHAT
Strukturell	Tiefgründungen und Tunnelstahlstützen (Verstrebungen, Stahlrippen, Tunnelauskleidungen)	Axialkraft-/Lastmessgerät (Klauenmontage)	Axialkraft-Lastmessgerät (VW- und Smart-Typ) JMZX-38XXHAT
	Strukturelle Schalung und temporäre Arbeiten (Betonschüttungen, Lehrgerüste, Traggerüste)	Axialkraftmesser für Schalungen	Smart Formwork Axialkraftmessgerät (VW) JMZX-39XXHAT
	Kompression zwischen starren Oberflächen (Brückenlager, Stützenfüße, Belastungsprüfrahmen)	Solide Wägezelle	Solide Wägezelle Solide Wägezelle JMZX-34XXHAT
Wasser/Druck	Porenwasserdruck in gesättigtem Boden (Böschungen, Dammkerne, Böschungen, Auffüllungen)	Piezometer	Intelligente Piezometer (VW) JMZX-55XXHAT
	Grundwasserspiegel in Bohrlöchern und Brunnen (Standortuntersuchung, Entwässerungskontrolle, Dammversickerung)	Differenzdruck-Wasserstandsmesser	Differenzdruck-Wasserstandsmesser
Industrie/Präzision	Kompakte mechanische Systeme (Schmale Strukturflächen, dünne Bauteile, enge Platzintegration)	DMS-Wägezellensensor (miniaturisiert)	Dehnmessstreifen-Wägezellensensor
Industriell	Bergbau und unterirdische Ausgrabungen (Stützbalken, Bewehrungselemente, Gebirgsdruckzonen)	Dehnmessstreifen-Wägezellensensor an Stütz-/Verstärkungselementen	Dehnmessstreifen-Wägezellensensor

Entdecken Sie das gesamte Wägezellenprodukt von Kingmach: Wägezellenkategorie

Entscheidungsfaktor 2: Passen Sie den Wägezellentyp an die Kraftkonfiguration an

Als nächstes müssen Sie den Wägezellentyp an die spezifische Kraftkonfiguration anpassen.

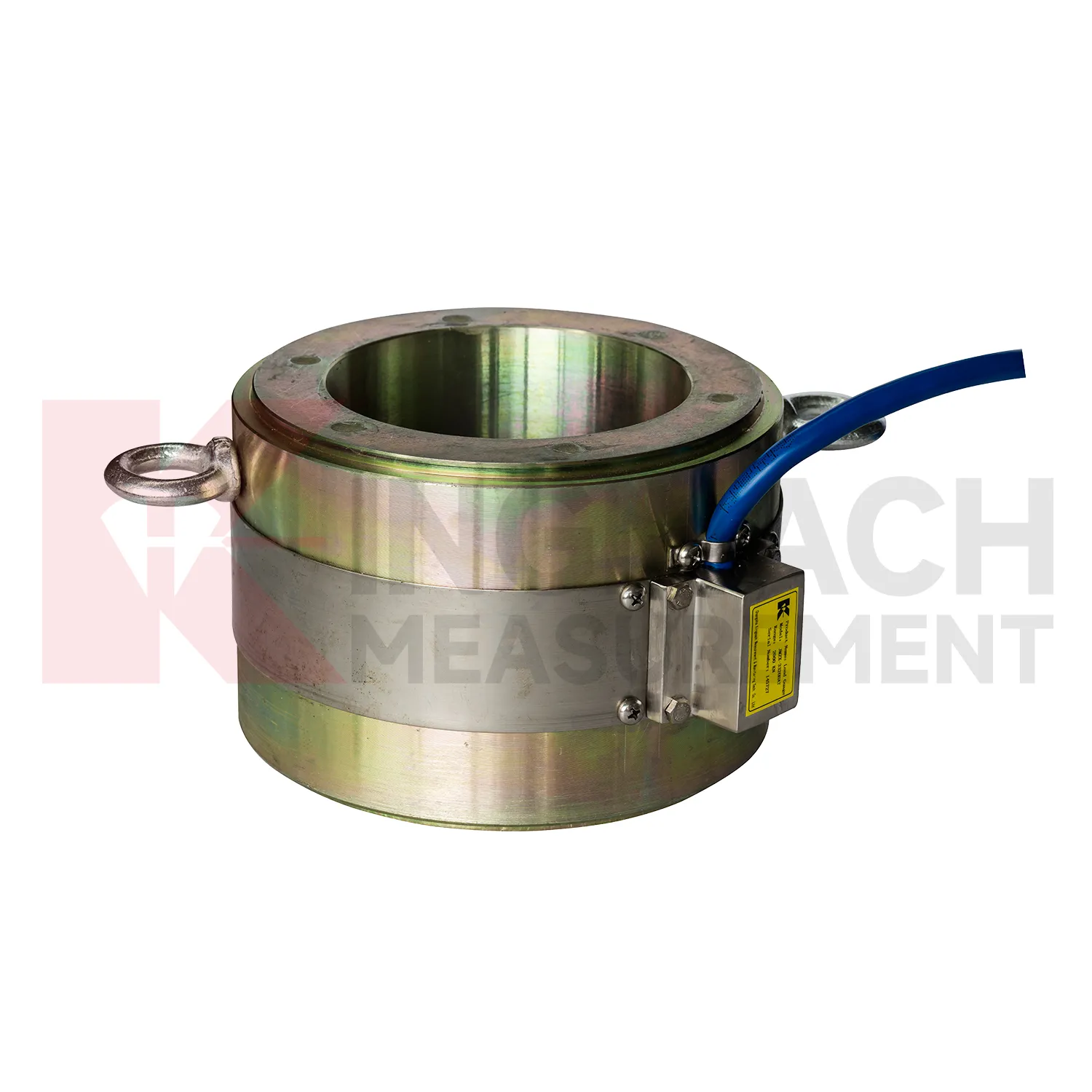

• Hohle Wägezellen (z. B. JMZX-3XXXHAT ): Diese verfügen über ein Durchgangslochdesign für Ankerstangen, Felsanker und Pfahlköpfe. Die Kraft verläuft direkt durch das Zentrum. Sie eignen sich ideal für die nachträgliche Überwachung, ohne dass das Bauteil beschädigt wird.
• Feste Wägezellen (z. B. JMZX-34/35/36XXHAT ): Diese säulenförmigen Kompressionselemente sitzen zwischen Strukturoberflächen. Die Zelle selbst wird zum tragenden Einsatz. Sie eignen sich perfekt für höhere Leistungsbereiche.

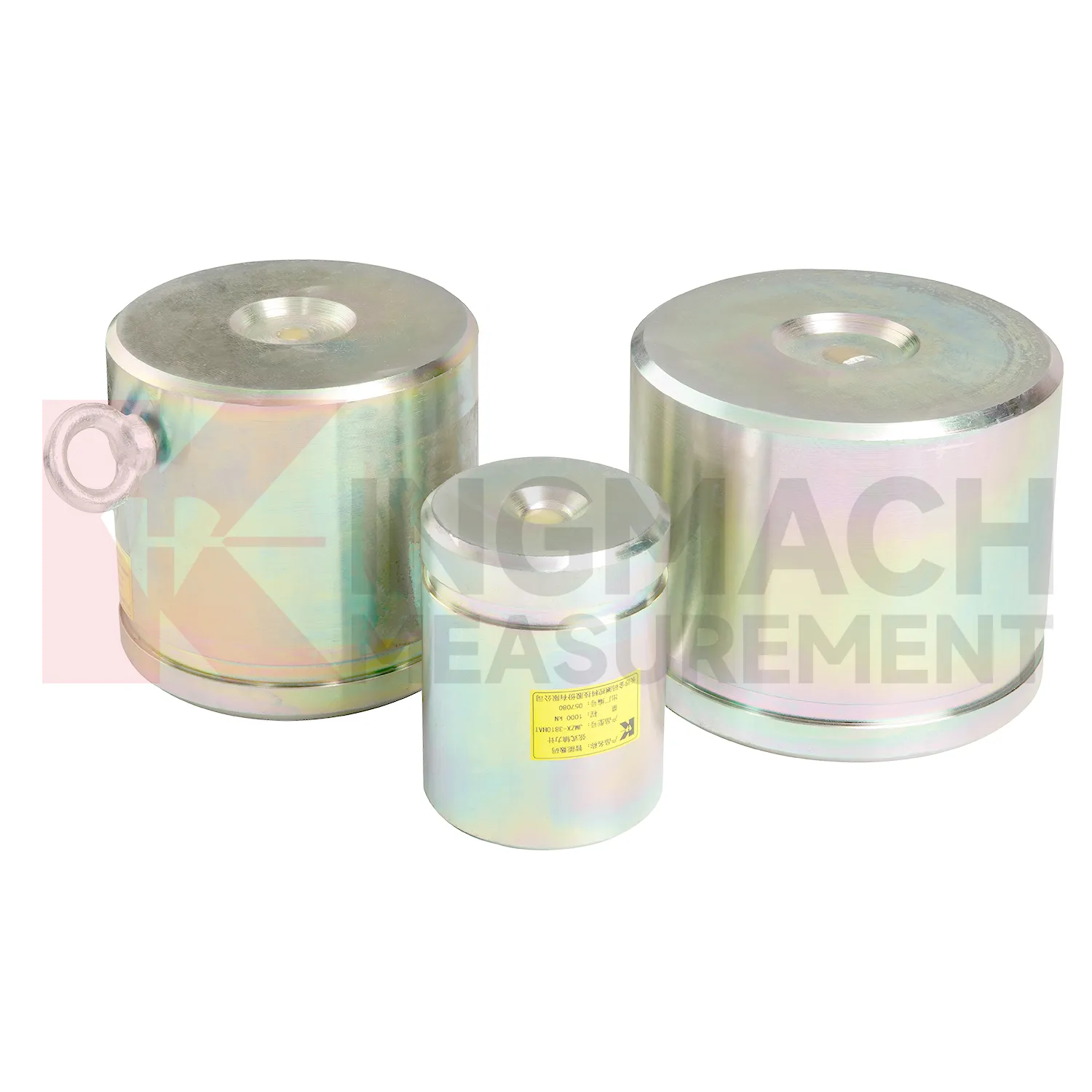

• Axialkraft-Lastmessgeräte (z. B. JMZX-38XXHAT ): Ingenieure optimieren diese für die Kabel- und Strebenüberwachung. Sie erfassen Veränderungen vor der Belastung im Laufe der Zeit. Diese Funktion ist für die langfristige Leistung von Brücken und Stützmauern von entscheidender Bedeutung.
• Erddruckzellen (z. B. JMZX-50/51XXAT ): Diese flachen Zellen mit großem Durchmesser messen die Grenzflächenspannung zwischen Boden und Struktur. Die große Variante „51“ bewältigt hochbelastete Böschungs- und Dammanwendungen.
• Piezometer (z. B. JMZX-55XXHAT ): Ingenieure wählen diese, wenn die „Last“ der Wasserdruck ist. Intelligente Vibrationsdrahttypen übernehmen die langfristige Überwachung des Grundwasser- und Porendrucks.

Entscheidungsfaktor 3: Kapazität, Genauigkeit und die Falle der Überspezifikation

Berücksichtigen Sie die Kapazität sorgfältig, um den häufigen Beschaffungsfehler einer Überspezifikation zu vermeiden. Viele Teams kaufen auf der Grundlage der maximalen Kapazität und nicht auf der Grundlage der tatsächlichen Reichweite. Wenn Sie beispielsweise eine 5.000-kN-Zelle in einer 400-kN-Anwendung einsetzen, ist sie gezwungen, in den niedrigsten 8 % ihres Bereichs zu arbeiten. Auflösung und Wiederholbarkeit nehmen bei extremen Reichweiten stark ab. Als allgemeine Regel gilt, dass Sie eine Zelle auswählen, deren erwartete Betriebslast zwischen 40 % und 80 % ihrer Nennkapazität liegt.

Sie müssen auch Genauigkeitsklassen verstehen. Die Laborgenauigkeit unterscheidet sich drastisch von der installierten Genauigkeit. Temperatureinflüsse, exzentrische Belastung und Kabellänge verändern die Feldleistung. Zellen mit großer Reichweite, wie die JMYC-67XXAWL Differenzdruckmesser , bieten Flexibilität. Sie müssen abwägen, wann sie Kosten einsparen und wann sie die Auflösung opfern. Berücksichtigen Sie abschließend die Langzeitstabilität. Vibrationsdrahtsensoren zeigen über mehrjährige Überwachungsprogramme hinweg ein hervorragendes Kriech- und Nulldriftverhalten. In diesen Szenarien sind sie im Allgemeinen den Widerstands-DMS-Typen überlegen.

Entscheidungsfaktor 4: Konventionelle vs. Smart Sensing

Sie müssen entscheiden, wann die Informationen an Bord von Bedeutung sind. Herkömmliche Schwingsaitensensoren geben ein Frequenzsignal aus. Sie benötigen eine externe Auslesung oder einen Datenlogger. Sie bieten die niedrigsten Stückkosten, hohe Zuverlässigkeit und jahrzehntelang bewährte Leistung.

Im Gegensatz dazu enthalten intelligente (HAT) Sensoren einen integrierten Mikroprozessor. Dieser Prozessor übernimmt die Signalaufbereitung, Temperaturkompensation und den digitalen RS-485/SDI-12-Ausgang. Diese Intelligenz eliminiert Lärm bei langen Kabelstrecken an großen Standorten. Für große Arrays mit 20 oder mehr Instrumenten sollten Sie intelligente Sensoren wählen. Sie eignen sich auch hervorragend für abgelegene Standorte oder Projekte, die eine direkte Integration mit SCADA- oder IoT-Datenplattformen erfordern. Für manuelle Leseprogramme oder kleine Standortzahlen bleiben herkömmliche Sensoren ausreichend. Berücksichtigen Sie sorgfältig die Gesamtbetriebskosten. Intelligente Sensoren kosten im Vorfeld mehr, aber sie reduzieren die Anzahl der Datenloggerkanäle, die Komplexität der Verkabelung und die Wartungseinsätze über einen typischen Überwachungszeitraum von fünf Jahren.

Entscheidungsfaktor 5: Systemintegration

Die Wägezelle ist nicht das gesamte System. Eine Wägezelle allein erzeugt Daten, aber ein Überwachungssystem liefert Erkenntnisse. Sie müssen Messwerte, Datenlogger, Visualisierungssoftware und Alarmschwellen mit angeben.

Stellen Sie zunächst die Signalkompatibilität sicher. Der Ausgabetyp muss perfekt zum Datenerfassungssystem passen. Überlegungen zur Verkabelung sind ebenso wichtig. Bewerten Sie die Kabellänge im Hinblick auf eine mögliche Signalverschlechterung. Verwenden Sie armierte Instrumentierungskabel für Erd- oder Unterwasserverlegungen. Denken Sie über Visualisierungs- und Alarmierungsmechanismen nach. Automatisierte Dashboards wandeln Rohlastmesswerte in umsetzbare Sicherheitsinformationen um. Diese Informationen sind für die Dammüberwachung, das Baugrubenmanagement und den Brückenzustand von entscheidender Bedeutung. Suchen Sie nach projektspezifischen Lösungspaketen, die auf Ihren Infrastrukturtyp zugeschnitten sind.

Eine praktische Auswahl-Checkliste

Häufige Auswahlfehler (und wie man sie vermeidet)

1. Falscher Branchenfokus: Die Spezifikation industrieller Wägezellen für geotechnische Anwendungen ist gefährlich. Sie haben den falschen Formfaktor, unzureichende Schutzwerte und es fehlen Daten zur Langzeitstabilität.

2. Ignorieren der Installationsmethode: Eine Hohlzelle erfordert eine perfekte axiale Ausrichtung. Ein unerfahrenes Team kann zu exzentrischen Lastfehlern führen, die die Daten während der gesamten Überwachungslebensdauer zerstören.

3. Kauf zum Stückpreis: Der Einkauf strikt auf der Grundlage des Preises pro Sensor und unter Vernachlässigung der Gesamtkosten des Instrumentierungssystems führt zu Budgetüberschreitungen.

4. Nachträgliche Datenerfassung: Wird das Datenerfassungssystem als nachträglicher Einfall betrachtet, entstehen massive Kompatibilitätslücken.

5. Vernachlässigung der Wartung: Das Versäumnis, eine Neukalibrierung oder einen Sensoraustausch in Programmen zur Überwachung der Staudammsicherheit über 10 bis 20 Jahre einzuplanen, gefährdet die langfristige Sicherheit.

Richtiger Sensor, richtiges Projekt, richtiger Partner

Die Wahl des richtigen Sensors sichert den Erfolg Ihres Projekts. Sie müssen Ihre Messumgebung definieren, die Kraftkonfiguration anpassen, den Kapazitätsbereich optimieren, die richtige Intelligenzstufe auswählen und Ihre Systemintegration sorgfältig planen. Komplexe Projekte profitieren erheblich von einem frühen technischen Dialog statt von einfachen Datenblattvergleichen.

Das technische Team von Kingmach bietet kostenlose Überprüfungen der Projektanforderungen an. Übermitteln Sie Ihre Projektparameter und erhalten Sie innerhalb von 48 Stunden eine empfohlene Sensorspezifikation.→ [Erhalten Sie eine kostenlose technische Empfehlung]

Diese kostenlose Beratung hilft bei der optimalen Instrumentenauswahl. Sie können unsere relevanten Projektfallstudien erkunden, um Ihr Engagement zu vertiefen. Stöbern Sie in unserem umfassenden Wägezelle um genau das Instrument für Ihre Bedürfnisse zu finden. Wir bieten robuste, langfristige Support- und Kalibrierungsdienste zum Schutz Ihrer Infrastruktur.
