DMS-Anwendungen im Bauwesen: Die wichtigsten Vorteile erklärt

Jedes größere strukturelle Versagen im modernen Bauwesen weist ein gemeinsames Warnzeichen auf – eines, das lautlos auftrat, Wochen oder Monate bevor der Beton riss oder sich der Stahl verformte. Bei dieser Warnung handelte es sich um eine Spannungsänderung: eine unsichtbare Verformung, die sich unter Belastung im Material ansammelte. Das Problem bestand nicht darin, dass die Struktur nicht kommunizieren konnte. Das Problem war, dass niemand zuhörte.

Dehnungsmessstreifen ändern das. Sie sind keine passiven Instrumente. Sie sind das Frühwarnsystem der Bauindustrie – Sensoren, die unsichtbare mechanische Belastungen in messbare, umsetzbare Daten umwandeln. Ingenieure, die sie einsetzen, sammeln nicht nur Zahlen. Sie erweitern ihre Fähigkeit, in das Innere einer Struktur zu sehen, die, sobald sie gebaut ist, für jede andere Inspektionsmethode undurchsichtig wird.

In diesem Artikel wird erläutert, wo Dehnungsmessstreifen im Bauwesen eingesetzt werden, welche spezifischen Vorteile sie Projektteams und Anlageneigentümern bieten und wie man den richtigen Typ für eine bestimmte Anwendung auswählt.

Was macht eigentlich ein Dehnungsmessstreifen?

Bevor Sie die Anwendungen prüfen, ist es hilfreich, sich darüber im Klaren zu sein, was Dehnung ist – und warum es wichtig ist, sie zu messen.

Bei allen Konstruktionen kommt es bei Belastung zu geringfügigen Verformungen. Ein LKW, der einen Brückenbalken überquert, führt dazu, dass sich der Balken nach unten biegt. Eine Gebäudekonstruktion führt dazu, dass ein Betonpfahl einer Kompression ausgesetzt ist. Eine Stützmauer verbiegt sich, weil auf der gegenüberliegenden Seite Aushubarbeiten stattfinden. Wissenschaftler definieren Dehnung als die in Materialien auftretende Verformung, die sie mittels Mikrodehnung (με) messen, um verborgene Bewegungen zu untersuchen, die Menschen nicht beobachten können.

Ein Dehnungsmessstreifen erfasst diese Veränderungen und wandelt sie in ein elektrisches Signal um. Ein Dehnungsmessstreifen dient als Messinstrument, das Strukturbewegungen kontinuierlich verfolgt, indem es sowohl Dehnung als auch Kompression mit einer Genauigkeit von einer Mikrodehnung erfasst.

Der am weitesten verbreitete Typ im zivilen und geotechnischen Bauwesen ist der Vibrationsdraht (VW) Dehnungsmessstreifen . Sein Funktionsprinzip ist elegant. Ein gespannter Stahldraht im Inneren des Sensors vibriert mit einer Eigenfrequenz. Wenn sich die umgebende Struktur verformt, ändert sich die Spannung des Drahtes und seine Resonanzfrequenz verschiebt sich. Diese Frequenzverschiebung führt direkt zu einem Dehnungswert. Da die Frequenz immun gegen Kabelwiderstandsdrift und Spannungsschwankungen ist, behalten VW-Messgeräte ihre Genauigkeit über Kabelstrecken von mehr als 1.000 Metern und Messzeiträumen über Jahrzehnte bei – zwei Bedingungen, die Widerstandsfolienmessgeräte regelmäßig für die permanente Infrastrukturüberwachung ausschließen.

Nachdem diese Grundlage geschaffen ist, leisten diese Sensoren hier ihre wichtigste Arbeit.

Wo Dehnungsmessstreifen im Bauwesen eingesetzt werden – sechs kritische Anwendungen

1. Brücken und Hochbauten

Oberflächenmontierte und oberflächengeschweißte Dehnungsmessstreifen an Brückenträgern, Fahrbahnplatten und Lagerzonen überwachen die Reaktion auf Nutzlasten, Temperaturwechsel und langfristiges Kriechen. Bei in die Jahre gekommenen Brücken, die einer erhöhten Verkehrslast oder einer Sanierung aufgrund von Erdbeben ausgesetzt sind, stützen diese Daten die Tragfähigkeitsentscheidungen anhand tatsächlicher struktureller Erkenntnisse und nicht anhand konservativer technischer Annahmen. Es identifiziert auch Abschnitte mit anomalen Dehnungskonzentrationen – dem ersten Indikator für lokalisierte Ermüdungsschäden.

2. Betongüsse und Massenstrukturen

Einbettungs-DMS werden während des Baus direkt in Frischbeton eingegossen. Sie überwachen Härtungsspannungen, Wärmegradienten innerhalb der Betonmasse und langfristige Setzungen – alles Prozesse, die nach Abschluss des Gussvorgangs völlig unzugänglich sind. Beim Dammbau, bei dicken Brückenwiderlagern und großen Fundamentplatten können interne Wärmegradienten während der Hydratation Zugspannungen erzeugen, die den Beton von innen reißen lassen. Eingebettete Messgeräte erkennen diese Bedingungen in Echtzeit und ermöglichen es Auftragnehmern, die Aushärtungsverfahren anzupassen, bevor Schäden entstehen. Dies macht die Einbettungsüberwachung zu einem Qualitätskontrollinstrument während des Baus und nicht nur zu einem Inspektionsinstrument nach dem Bau.

3. Tiefgründungen und Pfahlsysteme

Dehnungsmesser für Bewehrungsstäbe werden bei der Montage des Pfahlkäfigs in Reihe mit den Bewehrungsstäben installiert und dann in den Pfahl eingegossen. Sie messen die tatsächliche Lastübertragung vom Pfahlkopf auf die darunter liegenden Tragschichten – Daten, die sonst nach dem Betonieren des Pfahls nicht mehr gewonnen werden könnten. Dies validiert direkt die geotechnischen Entwurfsannahmen, die während der Fundamententwurfsphase des Projekts getroffen wurden. Bei Hochhäusern, Brückenpfeilern und allen Bauwerken, bei denen die Fundamentleistung von entscheidender Bedeutung ist, schließt dieser Überprüfungsschritt die Lücke zwischen den Vorhersagen des Modells und den tatsächlichen Ergebnissen des Bodens.

4. Stützmauern und Aushubunterstützung

Städtische Gebiete stehen bei Tiefbauarbeiten vor den gefährlichsten Überwachungsherausforderungen. Dehnungsmessstreifen an Trägerpfählen, Spundwänden und Zugankern liefern kontinuierliche Messwerte während der gesamten Aushubsequenz. Sie erkennen Veränderungen des Bodendrucks und der Gebäudebewegung, bevor physikalische Veränderungen sichtbar werden. Mithilfe der Daten können Bauteams die notwendigen Schutzmaßnahmen ermitteln und gleichzeitig entscheiden, wie schnell gegraben werden muss und wann Stützkonstruktionen auf U-Bahn-Baustellen und Kelleraushubstellen neben bestehenden Gebäuden installiert werden sollen.

5. Tunnel und unterirdische Arbeiten

An Tunnelauskleidungen und Gebirgsankerbaugruppen montierte Messgeräte erkennen durch Überlagerung verursachte Konvergenz – die allmähliche Verringerung des Tunneldurchmessers, die durch den Bodendruck im Laufe der Zeit verursacht wird. Sie erkennen Veränderungen im Millimetermaßstab und sind so in der Lage, eine sich entwickelnde Instabilität zu erkennen, lange bevor der Zustand für Prüfer erkennbar wird. Beim Tunnelbau in weichem Untergrund durch städtische Gebiete, wo Oberflächensetzungen innerhalb von Millimetertoleranzen bleiben müssen, handelt es sich bei dieser Auflösung nicht um eine technische Verfeinerung. Es handelt sich um eine Sicherheitsanforderung.

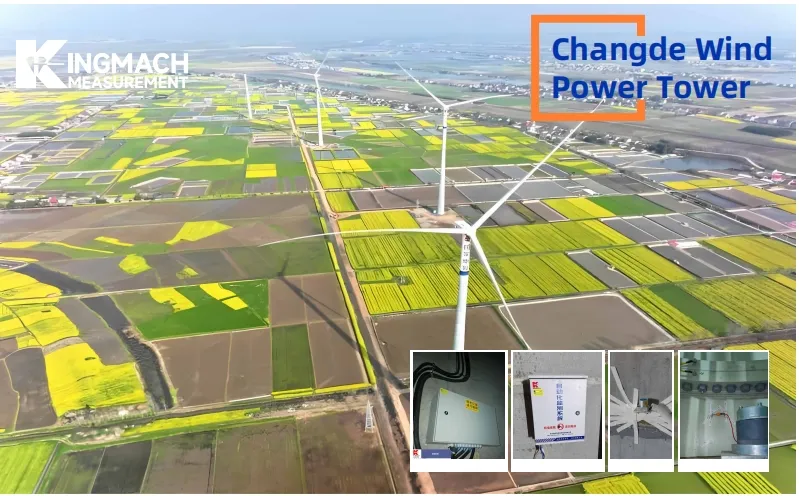

6. Windtürme und hohe Bauwerke

Oberflächengeschweißte Dehnungsmessstreifen an den Turmflanschen und Basisabschnitten von Windkraftanlagen überwachen die Ermüdungsakkumulation unter der zyklischen Belastung, die die Lebensdauer eines Windturms dominiert. Jede Drehung des Rotors erzeugt einen kleinen Spannungszyklus auf den Turm. Über einen Zeitraum von zwanzig Jahren liegen diese Zyklen in Milliardenhöhe. Mithilfe von Dehnungsdaten können Betreiber die verbleibende Ermüdungslebensdauer präzise berechnen – von Inspektionsplänen mit festen Intervallen zu zustandsbasierten Wartungsprogrammen, die sowohl sicherer als auch kostengünstiger sind.

Sechs Hauptvorteile der DMS-Überwachung in Bauprojekten

Es ist hilfreich, die Anwendungen zu verstehen. Das Verständnis, warum diese Anwendungen die Investition rechtfertigen, ermöglicht es Projektteams, intern und gegenüber Kunden Argumente vorzubringen. Dies sind die sechs Vorteile, die am wichtigsten sind.

Vorteil 1: Früherkennung struktureller Störungen

Dehnungsmessstreifen erkennen anomale Belastungsmuster Wochen oder Monate bevor makroskopische Symptome – Risse, Durchbiegung, Setzung – sichtbar werden. Diese Vorlaufzeit wandelt Notfallmaßnahmen in geplante Interventionen um. Der finanzielle Unterschied zwischen einer kontrollierten Reparatur und einer ungeplanten baulichen Schließung beträgt typischerweise eine Größenordnung. Der Sicherheitsunterschied ist absolut. Früherkennung spart nicht nur Geld. Es verschafft den Ingenieuren Zeit, fundierte Entscheidungen zu treffen, anstatt reaktive Entscheidungen zu treffen.

Vorteil 2: Validierung technischer Entwurfsannahmen

Kein Strukturmodell ist eine perfekte Nachbildung der Realität. Bodenverhalten, Lastverteilung, Verbindungsleistung und Materialvariabilität führen zu Lücken zwischen den Vorhersagen der Entwurfsberechnungen und den tatsächlichen Erfahrungen einer Struktur. Dehnmessstreifendaten von realen Lasten liefern das Feedback, das diese Lücken schließt. Diese Validierung ist besonders wertvoll bei First-of-Type-Projekten, komplexen Bodenverhältnissen oder innovativen Strukturgeometrien – genau den Situationen, in denen die Entwurfsunsicherheit am größten und die Kosten für Fehler am höchsten sind.

Vorteil 3: Kontinuierliche Echtzeitdaten über den gesamten Lebenszyklus der Anlage

Eine regelmäßige manuelle Inspektion liefert eine Momentaufnahme. Eine vernetzte Anordnung von Dehnungsmessstreifen sorgt für einen kontinuierlichen Film. Verbunden mit Datenloggern und Visualisierungsplattformen liefern Messgeräte rund um die Uhr Messwerte mit konfigurierbaren Alarmschwellen. Projekteigentümer können den strukturellen Zustand von jedem Standort aus überwachen, was für internationale Anlageneigentümer, die Infrastruktur über mehrere Regionen hinweg verwalten, einen erheblichen betrieblichen Vorteil darstellt. Durch die Fernüberwachung wird auch die Häufigkeit kostspieliger Expertenbesuche vor Ort reduziert – eine direkte Ersparnis bei großen, geografisch verteilten Projekten.

Vorteil 4: Unterstützung bei der Einhaltung gesetzlicher Vorschriften und der Sicherheitsberichterstattung

Regulierungsbehörden in vielen Gerichtsbarkeiten verlangen mittlerweile eine dokumentierte Strukturüberwachung als Bedingung für Betriebsgenehmigungen für Staudämme, große Brücken und Hochhausfundamente. DMS-Systeme erzeugen zeitgestempelte, kalibrierte Datensätze, die diese Anforderungen erfüllen. Sie liefern auch die Beweisunterlagen, die für die Untersuchung von Vorfällen, Versicherungsansprüchen und Haftungsbeurteilungen erforderlich sind. Für Projektinhaber, die in mehreren regulatorischen Umgebungen tätig sind, vereinfacht ein konsistentes Überwachungsprotokoll, das auf international kalibrierten Sensoren basiert, die Einhaltung erheblich.

Vorteil 5: Längere Anlagenlebensdauer durch datengesteuerte Wartung

Strukturen, die nach tatsächlichen Zustandsdaten und nicht nach festen Zeitintervallen gewartet werden, vermeiden zwei symmetrische Fehler: vorzeitige Stilllegung (Stilllegung einer Struktur, die noch viele Jahre sichere Lebensdauer hat) und verzögerte Intervention (Weiterbetrieb einer Struktur über den Punkt hinaus, an dem die Wartung mehr kostet als der Ersatz). Sensorgestützte Wartungsstrategien haben die Lebensdauer der Infrastruktur bei großen Infrastrukturprogrammen weltweit kontinuierlich um Jahre oder Jahrzehnte verlängert. Die Rendite der Sensorinvestition erhöht sich über die Betriebsdauer der Anlage.

Vorteil 6: Reduzierung des Versicherungs- und Haftpflichtrisikos

Dieser Vorteil wird in der Fachliteratur weniger beachtet, als er verdient. Dokumentierte Strukturüberwachungsprogramme werden von Projektversicherern, Konzessionsfinanzierern und Ratingagenturen für Infrastrukturanleihen zunehmend als Beweis für ein aktives Risikomanagement anerkannt. Diese Anerkennung hat messbare Auswirkungen: geringere Versicherungsprämien, günstigere Kreditkonditionen und ein stärkeres Vertrauen der Anleger in langfristige Infrastrukturkonzessionen. Für Projektentwickler ist das Sensorsystem nicht nur ein technisches Werkzeug. Es handelt sich um ein Finanz-Governance-Instrument.

Auswahl des richtigen Dehnungsmessstreifens für Ihr Bauprojekt

Bei der Auswahl des richtigen Messgerättyps ergeben sich zwei Fragen: Wann wird es im Hinblick auf die Konstruktion installiert? Welches Material und Strukturelement überwacht es?

Projektszenario	Empfohlener Messgerätetyp	Hauptgrund
Neuer Betonguss (Fundamente, Dämme, Platten)	Einbettungs-VW-Dehnmessstreifen	Vor dem Gießen installiert; Kein Zugriff danach

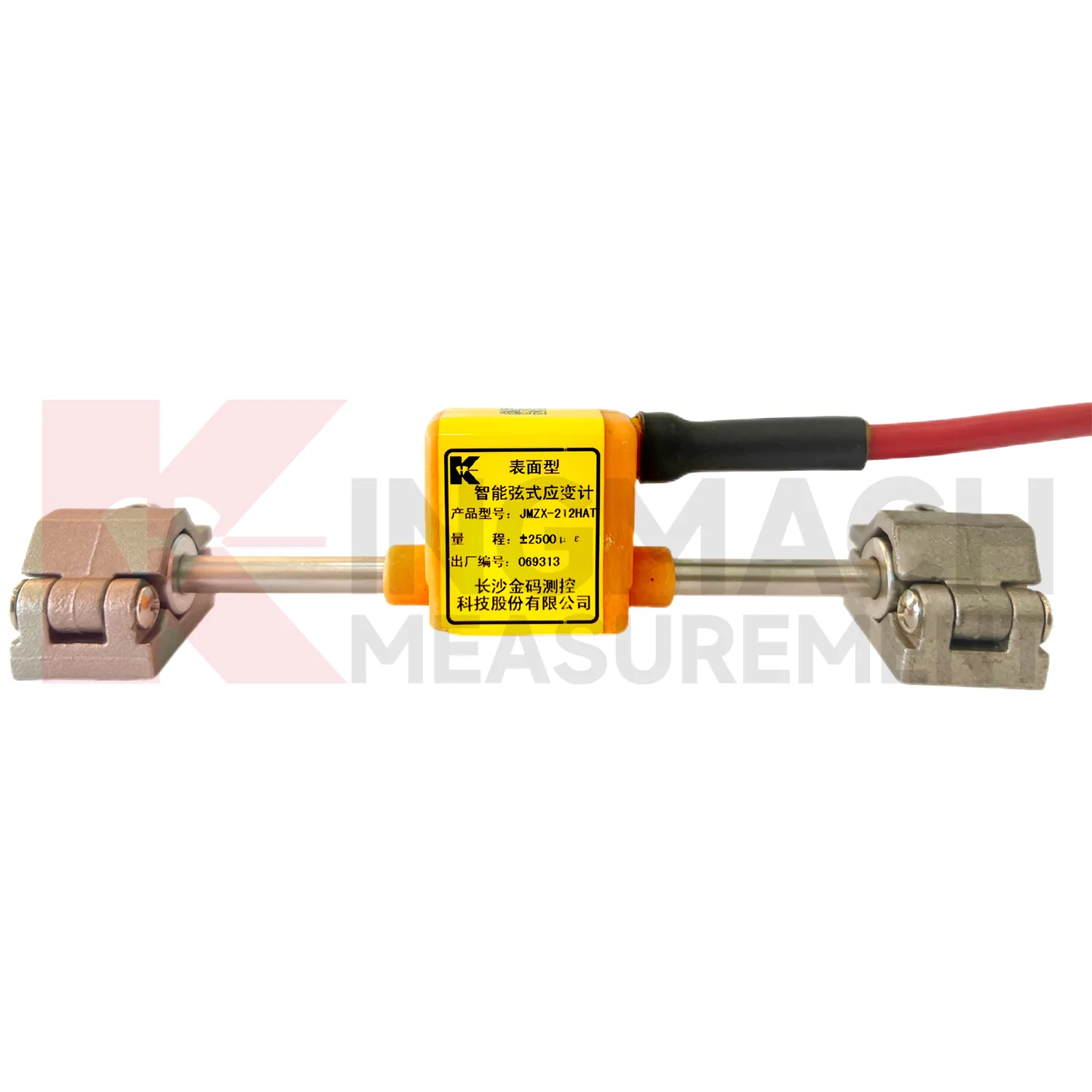

Vorhandener Beton oder Bauholz	Aufputzmontierter VW-Dehnungsmessstreifen	Ohne baulichen Eingriff verschraubt oder verklebt
Stahlbauteile, Brückenträger, Turmflansche	Oberflächenverschweißter VW-Dehnmessstreifen	Die Schweißverbindung hält Vibrationen und zyklischen Belastungen stand
Überwachung von Bewehrungsstäben und Pfahlbewehrungen	Dehnungsmesser für Bewehrungsstäbe	Misst die Axiallast direkt innerhalb der Stange

Über die Typauswahl hinaus gelten für die meisten internationalen Projekte zwei weitere Überlegungen. Erstens lassen sich intelligente und digitale Ausgangsvarianten – Modelle mit RS-485-Ausgang und integrierter Temperaturkompensation – direkt in IoT-Datenlogger und zentralisierte Überwachungsplattformen integrieren. Viele Ausschreibungsunterlagen für Infrastruktur erfordern mittlerweile ausdrücklich digitale Sensorausgänge, insbesondere bei Smart-City- und großen Verkehrsprojekten. Zweitens sind Werkskalibrierungszertifikate für die Einhaltung gesetzlicher Vorschriften und die Versicherungsdokumentation unerlässlich. Käufer sollten vor der Beschaffung die Rückverfolgbarkeit der Kalibrierung bestätigen, insbesondere bei der grenzüberschreitenden Beschaffung von Sensoren.

Für Ingenieure, die Dehnungsmessstreifen für Infrastrukturprojekte spezifizieren, Kingmachs Dehnungsmessstreifen-Serie mit vibrierendem Draht deckt Konfigurationen für Oberflächen-, Einbettungs-, Schweiß- und Bewehrungsdehnungsmesser ab – mit intelligenten digitalen Ausgangsoptionen, die für die Integration in moderne Überwachungssysteme konzipiert sind.

Abschluss

Eine Struktur unter Last kommuniziert ständig. Es kommuniziert durch Mikroverformungen, die kein Prüferauge erkennen und keine visuelle Untersuchung quantifizieren kann. Dehnungsmessstreifen sind die Instrumente, die diese Kommunikation verständlich machen und mechanische Belastungen in Daten umwandeln, die Ingenieure und Anlagenbesitzer benötigen, um fundierte Entscheidungen zu treffen.

Die Vorteile gehen weit über den Instrumentierungsraum hinaus. Früherkennung rettet Leben und Budgets. Die Designvalidierung verbessert die Qualität zukünftiger Projekte. Kontinuierliche Überwachung ermöglicht Fernüberwachung in jeder Größenordnung. Die Einhaltung gesetzlicher Vorschriften wird dokumentierbar und nicht mehr vorausgesetzt. Wartung verlängert die Lebensdauer von Vermögenswerten. Und das Finanzrisikomanagement verbessert sich auf eine Weise, die für Versicherer und Anleger gleichermaßen sichtbar ist.

Der richtige Sensor, richtig spezifiziert und richtig installiert, erfasst nicht einfach nur, was eine Struktur tut. Es gibt allen Beteiligten – Ingenieuren, Eigentümern, Aufsichtsbehörden und Versicherern – die Gewissheit, dass sich die Struktur ordnungsgemäß verhält, und die Warnung, die sie benötigen, wenn dies nicht der Fall ist.

Wenn Sie Sensoren für ein bevorstehendes Projekt spezifizieren, wenden Sie sich mit Ihren Projektparametern an das technische Team von Kingmach, um eine Empfehlung zur Sensorauswahl zu erhalten, die auf Ihren Strukturtyp, Ihre Installationsbedingungen und Überwachungsziele zugeschnitten ist.

FAQ

1. Welche Arten von Dehnungsmessstreifen werden im Tiefbau am häufigsten verwendet?

Vibrationsdraht-Dehnmessstreifen (VW) sind die vorherrschende Wahl für permanente zivile und geotechnische Überwachungsanwendungen. Sie sind als Aufputz-, Einbett-, oberflächengeschweißte und Bewehrungs-DMS-Konfigurationen erhältlich, um unterschiedlichen Strukturelementen und Installationsbedingungen gerecht zu werden. Ihr Frequenzausgabeprinzip liefert stabile, langfristige Messwerte, die Widerstandsfolienmessgeräte über mehrjährige Überwachungsprogramme hinweg nicht zuverlässig aufrechterhalten können.

2. Wie lange halten eingebettete Dehnungsmessstreifen in Betonkonstruktionen?

Hochwertige VW-Verankerungslehren sind bei korrekter Installation und Schutz durch entsprechende Kabelführung für eine Lebensdauer von mehr als 25 bis 30 Jahren ausgelegt. Viele Anlagen zur Überwachung von Staudämmen und Brücken liefern seit über zwei Jahrzehnten konsistente Daten. Die langfristige Leistung hängt von der Installationsqualität, dem Kabelschutz und der Kalibrierungsstabilität des Sensorelements ab – alles Faktoren, die vor der Beschaffung mit dem Hersteller bestätigt werden sollten.

3. Können Dehnungsmessstreifen unter Wasser oder völliger Wasserdurchflutung betrieben werden?

Ja. Die meisten VW-Dehnungsmessstreifen für den zivilen Einsatz verfügen über die Schutzart IP68 und sind speziell für den Unterwasserbetrieb in Meeresumgebungen, wasserspeichernden Strukturen und gesättigten Bodenverhältnissen konzipiert. Die bei der Überwachung von Staudämmen und Küstenfundamenten verwendeten Einbettungsmodelle werden während ihrer gesamten Auslegungslebensdauer routinemäßig unterhalb des Grundwasserspiegels oder innerhalb des Körpers wasserführender Strukturen eingesetzt.

4. Was ist der Unterschied zwischen einem oberflächenmontierten und einem eingebetteten Dehnungsmessstreifen?

Nach Abschluss der Bauarbeiten wird ein oberflächenmontiertes Messgerät an der Außenseite einer bestehenden Struktur installiert – mit Epoxidharz verklebt oder durch Halterungen verschraubt. Es misst die Dehnung an der Strukturoberfläche. Ein Einbettungsmessgerät wird während des Baus direkt in Frischbeton gegossen und misst die Spannung im Körper des Strukturelements. Einbettungsmessgeräte liefern Daten über den inneren Spannungszustand von Massenbeton, auf die Oberflächeninstrumente keinen Zugriff haben, und bleiben als Teil der Struktur dauerhaft an Ort und Stelle.

5. Wie lassen sich Dehnungsmessstreifen in moderne Plattformen zur Überwachung des strukturellen Zustands integrieren?

Intelligente VW-Dehnungsmessstreifen mit digitalem RS-485-Ausgang lassen sich direkt an kompatible Datenlogger anschließen, die die Messwerte über Mobilfunk-, Satelliten- oder kabelgebundene Netzwerke an cloudbasierte oder lokale Überwachungsplattformen übertragen. Diese Plattformen zeigen Belastungsdaten in Echtzeit an, wenden Alarmschwellenwerte an und generieren automatisierte Berichte für Compliance- und Wartungsteams. Die Integration erfordert kompatible Datenlogger-Hardware und Netzwerkkonnektivität am Überwachungsstandort – beides sollte zusammen mit der Sensorauswahl in der Projektplanungsphase spezifiziert werden.
