Vibrationsdraht-DMS vs. elektrischer DMS: Hauptunterschiede

1. Auswahl des richtigen Dehnungsmessstreifens bei technischen Projekten

Die weltweite Nachfrage nach struktureller Gesundheitsüberwachung (SHM) in der Infrastruktur wächst rasant. Eine genaue Dehnungsmessung spielt eine entscheidende Rolle bei der Gewährleistung der Projektsicherheit, der langfristigen Haltbarkeit und der Einhaltung gesetzlicher Vorschriften. Projektmanager wählen typischerweise zwischen zwei Haupttechnologien: dem Vibrationsdraht-Dehnmessstreifen (VWSG) und dem elektrischen Dehnungsmessstreifen (ESG). Dieser Artikel bietet einen umfassenden Dehnungsmessstreifen-Vergleich, um Ingenieuren, Auftragnehmern und Beschaffungsteams bei der Auswahl der richtigen Lösung für ihre spezifischen Projekte zu helfen.

2. Arbeitsprinzipien: Wie jede Technologie die Belastung misst

2.1 Vibrationsdraht-Dehnmessstreifen (VWSG)

Der VWSG basiert auf der Frequenzänderung eines gespannten Drahtes im Inneren des Sensors. Strukturelle Spannungen verursachen eine Spannungsänderung in diesem Draht, die dann zu einer messbaren Frequenzverschiebung führt. Dieses erzeugte Signal ist von Natur aus digital und bleibt daher auch bei der Übertragung über große Entfernungen stabil. Eine wichtige Erkenntnis für Ingenieure ist, dass dieses frequenzbasierte Signal von Natur aus digital ist und auch bei der Übertragung über große Entfernungen äußerst stabil bleibt. Dies ist ein entscheidender Vorteil der VWSG-Technologie in rauen Umgebungen.

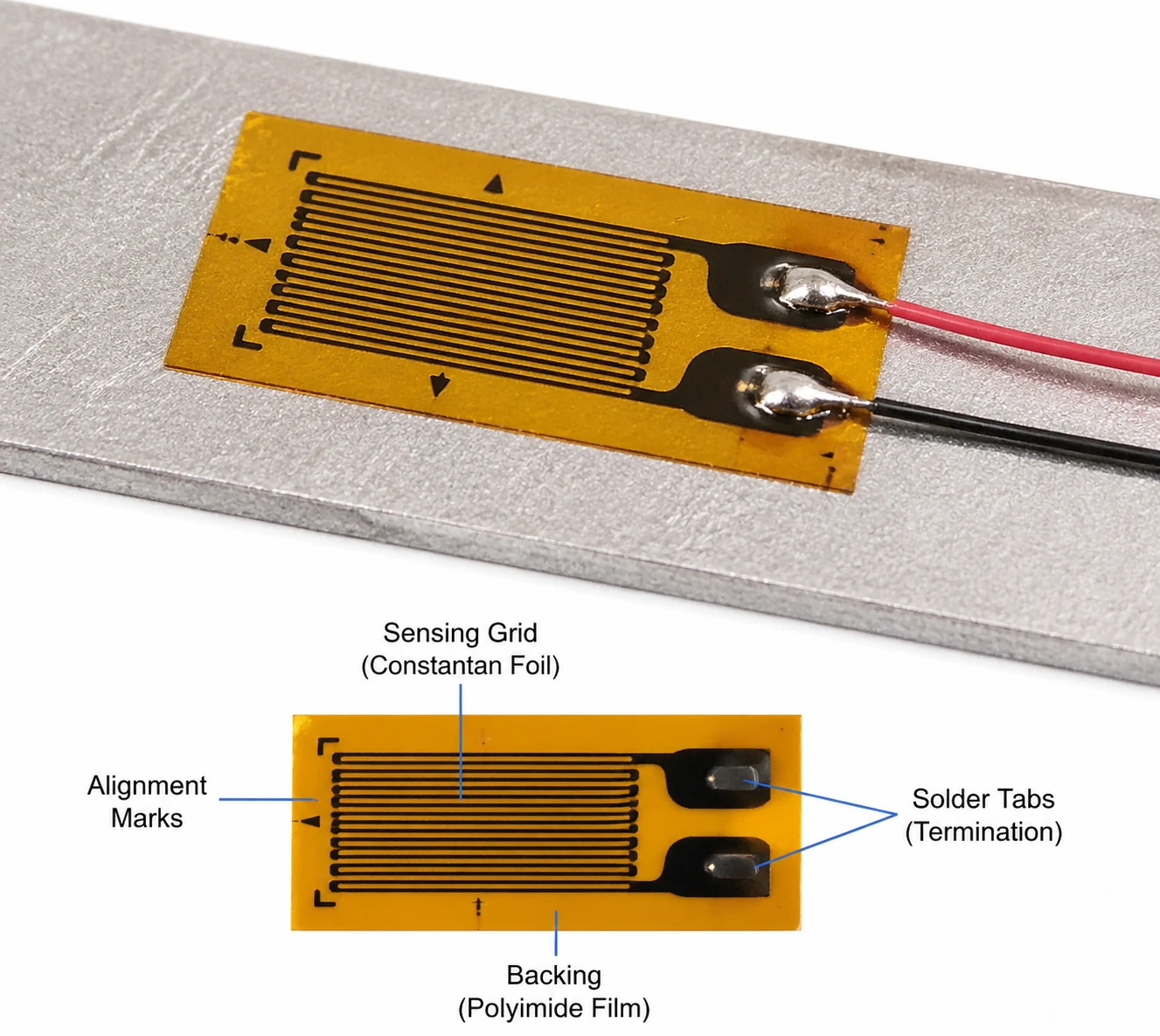

2.2 Elektrischer Dehnungsmessstreifen (ESG)

Der elektrische Dehnungsmessstreifen bzw. Widerstands-Dehnungsmessstreifen arbeitet auf der Grundlage einer elektrischen Widerstandsänderung. Körperliche Belastung verursacht diese Widerstandsänderung, die dann von einer Wheatstone-Brückenschaltung in einen messbaren Spannungsausgang umgewandelt wird. Dieses analoge System erfordert eine sorgfältige Signalaufbereitung und -verstärkung, um nutzbare Daten zu erzeugen. Eine wichtige Erkenntnis ist, dass der ESG mikroskopische Veränderungen hervorragend erkennt, jedoch deutlich anfälliger für Umwelteinflüsse ist.

3. Leistungsvergleich: Genauigkeit, Stabilität und Empfindlichkeit

3.1 Messgenauigkeit

Der elektrische Dehnungsmessstreifen liefert eine hohe Kurzzeitgenauigkeit. Im Gegensatz dazu bietet der Vibrationsdraht-Dehnmessstreifen eine außergewöhnlich zuverlässige Langzeitgenauigkeit.

3.2 Langzeitstabilität

Das VWSG zeichnet sich bei mehrjährigen Überwachungsprojekten dadurch aus, dass sein physikalischer Mechanismus von Natur aus der Drift widersteht. Bei langfristigen Anwendungen hat das ESG oft Probleme. Das ESG ist im Laufe der Zeit sehr anfällig für Signaldrift und negative Temperatureffekte.

3.3 Empfindlichkeit und Auflösung

Der ESG bietet eine überlegene Empfindlichkeit und eignet sich daher besser für die Messung von Mikrodehnungen, die Durchführung von Labortests und die Erfassung dynamischer Messänderungen. Der VWSG arbeitet mit einer etwas geringeren Auflösung und eignet sich daher ideal zur Überwachung statischer und sich langsam ändernder Lasten.

4. Anpassungsfähigkeit an die Umwelt: Was schneidet unter rauen Bedingungen besser ab?

4.1 Temperaturbeständigkeit

Temperaturänderungen wirken sich auf alle Sensoren zur Überwachung des strukturellen Zustands aus. Das VWSG verfügt über eine integrierte Temperaturkompensation, die den Datenerfassungsprozess optimiert. Das ESG erfordert externe Kompensationsmechanismen, um die Datenintegrität bei Temperaturschwankungen aufrechtzuerhalten.

4.2 Feuchtigkeit, Korrosion und Staub

Der VWSG ist vollständig gegen Witterungseinflüsse abgedichtet und eignet sich daher hervorragend für eingebettete Anwendungen. Das ESG reagiert sehr empfindlich auf die Installationsqualität und erfordert einen umfassenden externen Schutz, um Feuchtigkeit und Staub standzuhalten.

4.3 Elektromagnetische Interferenz (EMI)

Der VWSG ist völlig immun gegen elektromagnetische Störungen, da er auf einem Frequenzsignal basiert. Da der ESG ein analoges Signal ausgibt, ist er weiterhin sehr anfällig für elektromagnetische Störungen. Diese Immunität bietet ein starkes Verkaufsargument für den Einsatz von VWSG-Sensoren in großen Infrastrukturprojekten. Besonders gut funktionieren sie in Küstenregionen, unterirdischen Tunneln und großen Staudämmen.

5. Installation und Wartung: Praktische Überlegungen für Ingenieure

5.1 Komplexität der Installation

Das ESG erfordert einen sorgfältigen Installationsprozess. Um genaue Messwerte zu erhalten, müssen Techniker eine präzise Oberflächenvorbereitung durchführen und eine kritische Klebeverbindung sicherstellen. Das VWSG bietet ein wesentlich robusteres Installationserlebnis. Arbeiter können den VWSG problemlos für die direkte Betoneinbettung anpassen, ohne den Sensor zu beeinträchtigen.

5.2 Wartungsanforderungen

Das ESG birgt ein höheres Ausfallrisiko im Feld. Bediener müssen häufig eine Kalibrierung durchführen, damit das ESG ordnungsgemäß funktioniert. Nach der Installation erfordert das VWSG nur minimale Wartung. Diese Haltbarkeit führt zu einer sehr langen Lebensdauer des VWSG.

6. Kompatibilität von Datenerfassungs- und Überwachungssystemen

6.1 Signalübertragung

Der VWSG bewältigt mühelos die Übertragung über große Entfernungen und sendet präzise Signale über mehrere Kilometer. Das ESG hat Probleme mit langen Kabelwegen und wird durch Signalrauschen stark eingeschränkt.

6.2 Integration mit SHM-Systemen

Beide Sensortypen bieten eine Integration in moderne Netzwerke zur strukturellen Gesundheitsüberwachung. Sie gewährleisten die Kompatibilität mit gängigen Datenloggern. Sie lassen sich nahtlos mit IoT-Überwachungsplattformen und Fernüberwachungssystemen verbinden. Diese Interoperabilität bietet eine großartige Gelegenheit, Kunden umfassende Überwachungslösungen vorzustellen.

7. Typische Anwendungen: Wo jeder Sensor die beste Leistung erbringt

7.1 Anwendungen von Vibrationsdraht-DMS

• Staudämme und Wasserkraftwerke
• Brücken und Tunnel
• Tiefe Fundamente
• Pisten- und geotechnische Überwachung

7.2 Anwendungen elektrischer Dehnungsmessstreifen

• Labortests
• Forschung und Entwicklung in der Luft- und Raumfahrt sowie im Automobilbereich
• Kurzfristige Strukturprüfung
• Hochfrequenzdynamische Messungen

8. Kosten vs. Wert: Kurzfristiges Budget vs. langfristiger ROI

Bei der Analyse der Optionen für Vibrationsdrähte und Dehnungsmessstreifen müssen Teams über den ursprünglichen Kaufpreis hinausblicken. Das ESG bietet niedrigere Anschaffungskosten. Allerdings führen häufige Wartung und Austausch zu deutlich höheren Lebenszykluskosten für das ESG. Das VWSG erfordert eine höhere Vorabinvestition. Im Laufe der Zeit sorgt das VWSG für geringere Wartungs- und Austauschkosten. Eine entscheidende Beschaffungserkenntnis ist, dass die Gesamtbetriebskosten (TCO) bei großen, mehrjährigen Projekten deutlich wichtiger sind.

9. Entscheidungshilfe: So wählen Sie den richtigen Dehnungsmessstreifen für Ihr Projekt aus

9.1 Wichtige Auswahlkriterien

Beschaffungsteams müssen mehrere Kernfaktoren bewerten, bevor sie eine endgültige Sensorauswahl treffen. Sie müssen die gesamte Projektdauer und die spezifischen Umgebungsbedingungen am Standort berücksichtigen. Sie müssen außerdem die erforderliche Genauigkeit ermitteln, Ihre strengen Budgetbeschränkungen darlegen und die Gesamtdurchführbarkeit der Installation bewerten.

9.2 Schnellvergleichstabelle

Faktor	Vibrierender Draht	Elektrisch
Stabilität	Exzellent	Durchschnitt
Empfindlichkeit	Durchschnitt	Exzellent
Haltbarkeit	Exzellent	Niedrig
Kosten (anfänglich)	Höher	Untere

10. Fazit: Anpassung der Technologie an die Projektanforderungen

Bei der Auswahl von Struktursensoren gibt es einfach keine „one-size-fits-all“-Lösung. Zusammenfassend ist das VWSG die beste Wahl für die Langzeitüberwachung in rauen Umgebungen. Das ESG bleibt das beste Werkzeug für hochpräzise Kurzzeittestanwendungen.

Wir laden Leser ein, eine technische Beratung mit unserem Ingenieurteam anzufordern. Wir können Ihnen dabei helfen, maßgeschneiderte Sensorlösungen zu erhalten und Ihre spezifischen Projektanforderungen ausführlich zu besprechen. Kontaktieren Sie uns für eine maßgeschneiderte Dehnungsüberwachungslösung für Ihr nächstes Infrastrukturprojekt.

[Kontaktieren Sie uns jetzt!]

FAQs

1. Was ist der Hauptunterschied zwischen einem Vibrationsdraht-DMS und einem elektrischen DMS?

Der Hauptunterschied liegt in ihren Arbeitsprinzipien. Ein VWSG basiert auf der Frequenzverschiebung eines gespannten Drahtes, um die Dehnung zu messen, während ein ESG die Dehnung durch eine Änderung des elektrischen Widerstands misst.

2. Welcher Dehnungsmessstreifen eignet sich besser für langfristige Infrastrukturprojekte?

Der Vibrationsdraht-Dehnmessstreifen eignet sich besser für Langzeitprojekte. Es zeichnet sich durch eine inhärente Signaldriftfestigkeit aus und hält selbst rauen Umgebungsbedingungen über mehrere Jahre problemlos stand.

3. Warum haben elektrische Dehnungsmessstreifen Probleme mit der Signalübertragung über große Entfernungen?

Elektrische Dehnungsmessstreifen geben ein analoges Spannungssignal aus. Dieses analoge Signal verschlechtert sich bei langen Kabelstrecken und nimmt leicht elektromagnetische Störungen (EMI) und Signalrauschen auf.

4. Kann ich elektrische Dehnungsmessstreifen direkt in Beton einbetten?

Obwohl dies möglich ist, wird es ohne umfassenden externen Schutz nicht empfohlen. VWSGs sind vollständig versiegelt und von Natur aus robust, was sie zum Industriestandard für die direkte Betoneinbettung macht.

5. Welche Option bietet einen besseren Return on Investment (ROI)?

Bei Kurzzeit- oder Laborprojekten bietet das ESG aufgrund der geringeren Anfangskosten einen besseren ROI. Bei großen oder mehrjährigen Infrastrukturprojekten bietet das VWSG einen deutlich besseren ROI, da die Gesamtbetriebskosten aufgrund des minimalen Wartungs- und Austauschbedarfs niedriger sind.
