Was ist ein Vibrationsdraht-DMS? Vorteile, Verwendungen und Einschränkungen

Stellen Sie sich einen Brückenbauingenieur vor, der in einem Büro sitzt und beobachtet, wie Strukturdaten von Sensoren einströmen, die vor über einem Jahrzehnt tief in Betonpfeilern eingebettet waren. Die Messwerte sind immer noch genau und das Signal ist immer noch stabil. Dieses Maß an langfristiger Zuverlässigkeit ist kein glücklicher Zufall. Es ist das Ergebnis der Wahl der richtigen Technologie für die jeweilige Aufgabe.

Das Arbeitstier hinter dieser Ausdauer ist der vibrierende Dehnungsmessstreifen. Dieser Sensor hat konkurrierende Technologien in anspruchsvollen Umgebungen durchweg überdauert. In diesem Artikel wird genau erklärt, wie ein Dehnungsmessstreifen mit Vibrationsdraht funktioniert, er bewertet seine Hauptvorteile und ehrlichen Einschränkungen und hilft Ihnen dabei, den richtigen Sensortyp für Ihr nächstes Projekt auszuwählen.

Was ist ein Vibrationsdraht-DMS?

Um den Sensor zu verstehen, müssen wir zunächst definieren, was er misst. Im Bauwesen und in der Geotechnik bezieht sich „Dehnung“ auf die geringfügige Verformung, die ein Material erfährt, wenn es einer Spannung oder Belastung ausgesetzt wird. Die Messung dieser Belastung ist von entscheidender Bedeutung. Es informiert Ingenieure darüber, ob sich eine Brücke zu stark biegt, ob sich ein Damm ungleichmäßig senkt oder ob eine Tunnelauskleidung gefährlichen Druck ausübt.

Ein Dehnungsmessstreifen mit schwingendem Draht (VW) misst diese Verformung mithilfe eines genial einfachen Funktionsprinzips. Im Inneren des Messgerätegehäuses befindet sich ein gespannter Stahldraht. Wenn ein elektrischer Impuls diesen Draht erregt, schwingt er mit einer bestimmten Frequenz, die direkt proportional zu seiner Spannung ist. Wenn sich das Strukturmaterial um das Messgerät herum verformt, dehnt oder komprimiert es den Körper des Messgeräts, wodurch sich die Spannung des inneren Drahts und seine Resonanzfrequenz ändern. Diese Frequenzverschiebung wird dann in einen präzisen Dehnungswert umgewandelt.

Dieses frequenzbasierte Signal ist sehr robust. Im Gegensatz zu herkömmlichen Widerstandsdehnungsmessstreifen (Folienmessstreifen), die auf Spannungsänderungen basieren, die mit zunehmender Entfernung schwächer werden können, breitet sich ein vibrierendes Drahtsignal mühelos über lange Kabelstrecken aus. Dies macht das VW-Messgerät zum ultimativen Sensor zur Überwachung des strukturellen Zustands für raue Umgebungen und mehrjährige Einsätze.

Um unterschiedlichen Konstruktionsszenarien gerecht zu werden, sind diese Sensoren typischerweise in drei Hauptkonfigurationen erhältlich: Oberflächenmontage, Einbettung und Oberflächenverschweißung.

Arten von Vibrationsdraht-Dehnmessstreifen

Die Auswahl des richtigen Messgerätetyps hängt ganz von Ihrer Projektphase und den beteiligten Materialien ab.

Oberflächenmodell: Ingenieure schrauben oder kleben diese Messgeräte nach Abschluss der Bauarbeiten direkt auf Beton-, Stahl- oder Holzoberflächen. Sie sind die erste Wahl für die Überwachung nach dem Bau oder für Sanierungsprojekte. Ein Paradebeispiel ist das JMZX-212HAT/HB Intelligenter Vibrationsdraht-Dehnmessstreifen , das eine hohe Präzision für die bestehende Infrastruktur bietet.

Einbettungsmodell: Die Arbeiter gießen diese Messgeräte direkt in frischen Beton. Der Sensor wird dauerhaft Teil der Struktur. Sie sind ideal für die Überwachung von Dämmen, Pfahlgründungen und Massenbetonschüttungen.

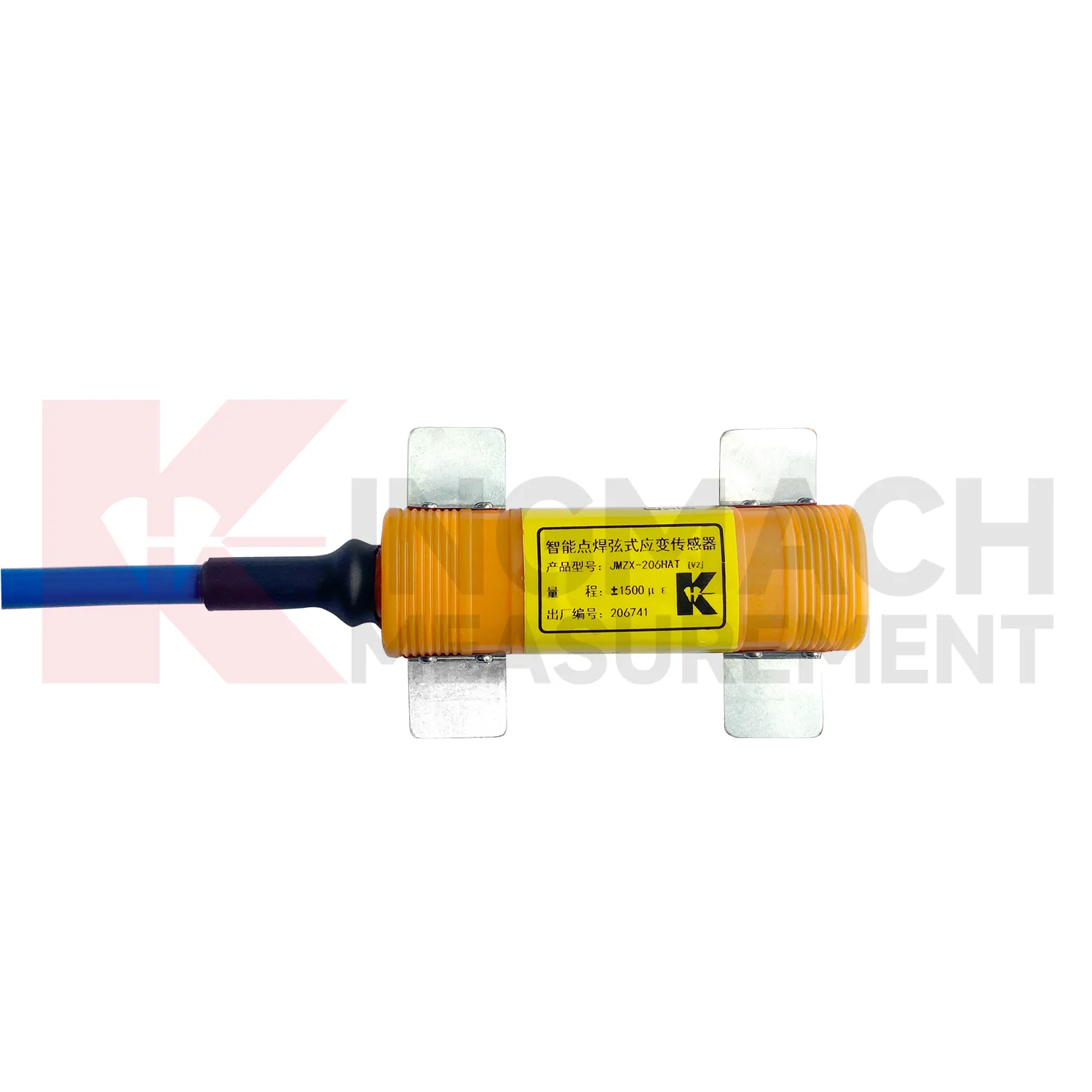

Oberflächengeschweißtes Modell: Techniker schweißen diese direkt an Stahlbauteile wie Brückenträger, Stahlpfähle und Windturmflansche. Eine Schweißverbindung hält Vibrationen und zyklischer Belastung wesentlich besser stand als eine Klebeverbindung.

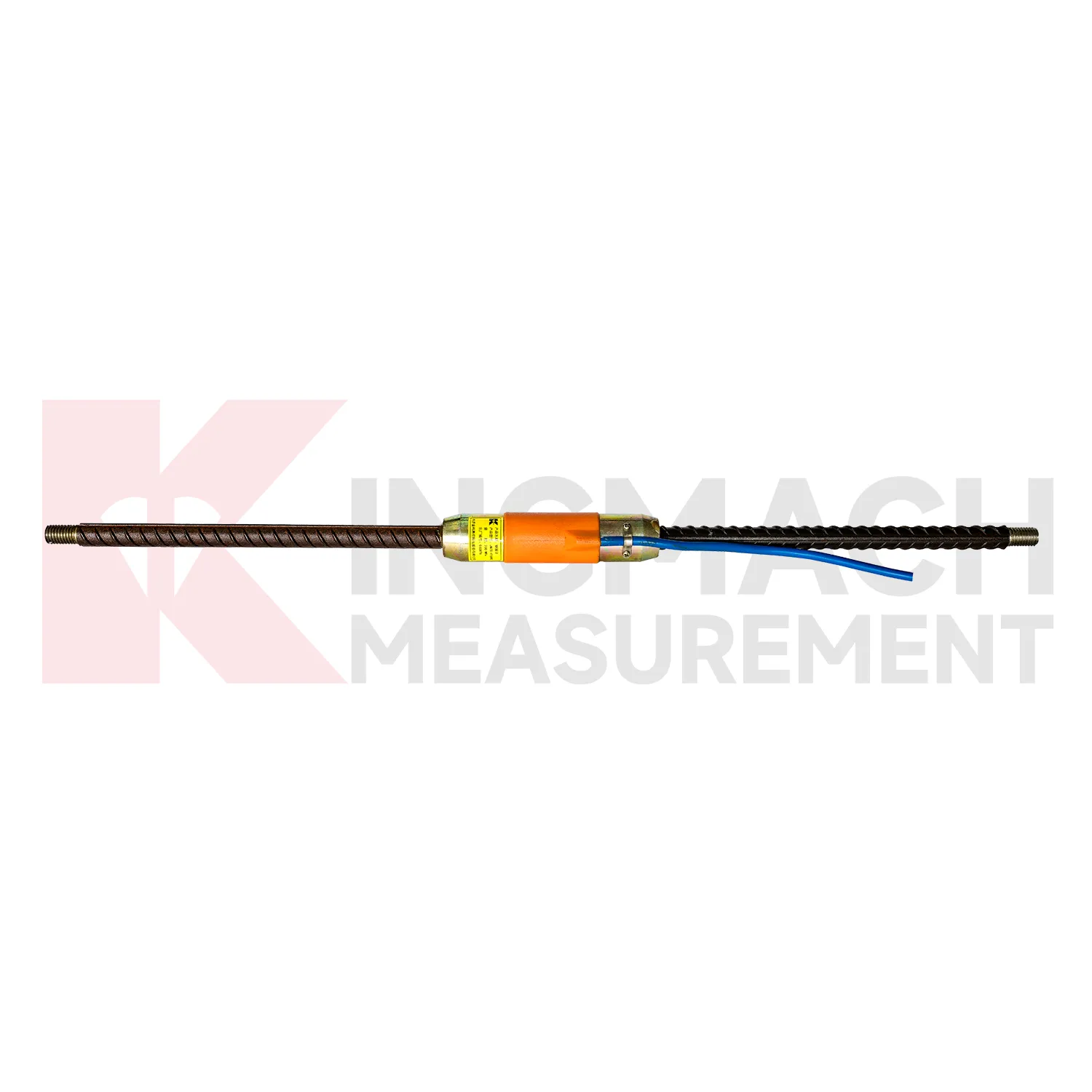

Dehnungsmesser für Bewehrungsstäbe: Bautrupps platzieren diese Hohlrohrsensoren in einer Linie mit Bewehrungsstäben. Sie messen direkt die Axialkraft im Bewehrungsstahl, die für das Verständnis des Zustands von Pfählen, Stützmauern und Tunnelauskleidungen von entscheidender Bedeutung ist.

Kurzanleitung zur Auswahl

Projektphase / Material	Empfohlener Messgerätetyp	Gemeinsame Anwendung
Vorhandener Beton oder Holz	Oberflächenmontage	Sanierungen, Denkmalschutz
Frischer Betonguss	Einbettung	Dämme, Fundamente, Stützmauern
Bestehende Stahlkonstruktionen	Oberflächengeschweißt	Brücken, Türme von Windkraftanlagen, Stahlpfähle
Stahlbetonkonstruktionen	Bewehrungsdehnungsmesser	Tragpfähle, Tunnelauskleidungen

Hauptvorteile von VW-Messgeräten

Ingenieure wählen Vibrationsdrahtsensoren als primäres Werkzeug zur Überwachung der strukturellen Integrität über längere Zeiträume, da diese Technologie dauerhafte Überwachungsmöglichkeiten bietet. Zu den Hauptvorteilen gehören:

Außergewöhnliche Langzeitstabilität: Der Frequenzausgang eines VW-Messgeräts bleibt vollständig stabil, da seine Leistung durch Änderungen des Kabelwiderstands, das Eindringen von Feuchtigkeit in den Stecker und Schwankungen der Versorgungsspannung unbeeinflusst bleibt. Widerstandsmessgeräte leiden im Laufe der Zeit häufig unter diesen Problemen, VW-Sensoren bleiben jedoch über Jahrzehnte stabil.

Starke EMI/RFI-Immunität: Die Baustellen erzeugen eine elektrisch laute Umgebung. Dieselgeneratoren und Schweißgeräte verursachen zusammen mit Stromleitungen Störungen. Die Signale im Frequenzbereich können diese Umgebungen problemlos passieren, sodass keine kostspieligen und schweren Kabelabschirmungssysteme erforderlich sind.

Lange Kabelwege: VW-Sensoren behalten ihre Signalqualität, wenn sie mit 1.000 Metern Kabel betrieben werden, was über diese Distanz hinausgeht. Dadurch können Ingenieure alle Daten an großen Staudamm- oder Tunnelstandorten an einen einzigen, zentralen Datenlogger zurückleiten.

Großer Betriebstemperaturbereich: Die Sensoren behalten ihre Betriebsfunktionen über extreme Temperaturbereiche hinweg bei, von alpinen Regionen mit Minusgraden bis hin zu tropischen Infrastrukturbaustellen, was ihren Einsatz als Standardüberwachungssystem für geotechnische Anwendungen auf der ganzen Welt ermöglicht.

Eingebaute Thermistoren: Die meisten modernen VW-Messgeräte verfügen über einen internen Thermistor, der als eingebauter Thermistor fungiert. Das System verwendet eine einzige Kabelstrecke, um Temperaturdaten zu liefern, was automatische Temperaturanpassungen ermöglicht, die die Qualität der gesammelten Daten verbessern.

Digitale und smarte Varianten: Die Smart-Modelle von heute verwenden die Suffixe HAT und HB, um ihre Fähigkeit zu demonstrieren, traditionelle Systeme mit modernen Industrie 4.0-Abläufen zu verbinden. Die Geräte bieten RS-485-Ausgabefunktionalität zusammen mit integrierten Datenspeicherfunktionen und nahtloser Verbindung zu aktuellen IoT-Datenprotokollierungsgeräten und SCADA-Systemen.

Projektanwendungen von Vibrationsdraht-Dehnmessstreifen

Schwingende Dehnungsmessstreifen fungieren als Nervensystem moderner Infrastruktur. Sie liefern wichtige Daten für eine Vielzahl von Tiefbauprojekten.

Brücke und Viadukt: Ingenieure verwenden oberflächenmontierte und geschweißte Messgeräte zur Überwachung der Trägerbiegung, der Lagerlasten und der Wärmeausdehnung bei Projekten, die besondere Aufmerksamkeit sowohl für weitgespannte Strukturen als auch für Systeme mit hohem Verkehrsaufkommen erfordern.

Dämme und Wasserbauwerke: Die speziellen Einbettungsmessgeräte, die Ingenieure in Massenbetonkonstruktionen einbauen, verfolgen die drei grundlegenden Prozesse Kriechen und Setzung sowie Porendruckwechselwirkungen vom Anfang bis zum Ende der mehrere Jahrzehnte dauernden Betriebslebensdauer der Struktur.

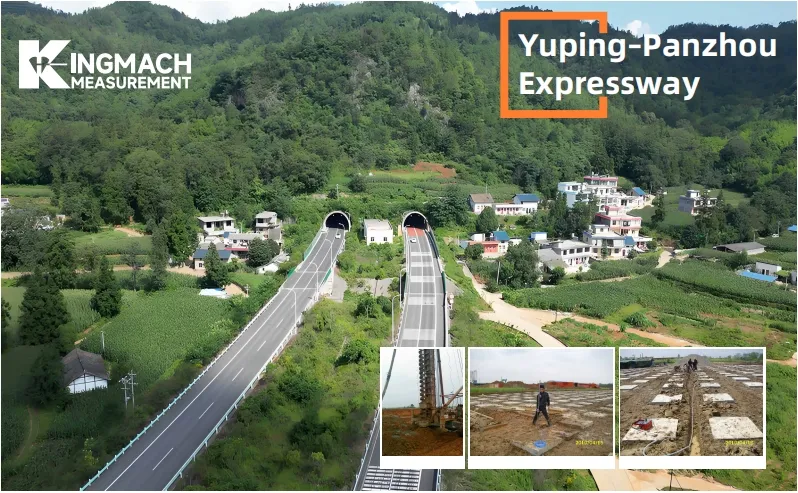

Tunnel und unterirdische Arbeiten: Die Messgeräte, die Ingenieure an Tunnelauskleidungen und Felsankern installieren, dienen zur Überwachung der Konvergenz, die aufgrund des Überlagerungsdrucks auftritt. Das System warnt Ingenieurteams im Voraus vor strukturellen Veränderungen, bevor sie sichtbare Risse feststellen können.

Hohe Gebäude und Fundamente: Dehnungsmesser für Bewehrungsstäbe und Einbettungsmessgeräte in Tieffundamenten überprüfen die bei der Planung getroffenen Annahmen zur Lastübertragung. Sie schließen die Lücke zwischen geotechnischer Vorhersage und baulicher Realität.

Türme von Windkraftanlagen: Die oberflächenverschweißten Messgeräte, die an Turmflanschen angebracht werden, überwachen ermüdungskritische Verbindungen von Windkrafttürmen bei Windbelastung. Die Bedeutung dieser Entwicklung hat zugenommen, da weltweit Onshore- und Offshore-Windparks expandieren.

Stützmauern und Böschungen: Verteilte Messanordnungen überwachen die Bewegung der Erdmasse, während sie durch ihre Messfunktionen den Prozess des fortschreitenden Versagens verfolgen. Die gesammelten Informationen gehören zur Kategorie der wesentlichen Daten, die Eisenbahn- und Autobahndammprojekte vor potenziellen Gefahren schützen.

Einschränkungen und ehrliche Kompromisse

Kein Sensor ist für jede Anwendung perfekt. Wenn Sie die Einschränkungen von VW-Dehnungsmessstreifen kennen, können Sie sicherstellen, dass Sie das richtige Werkzeug für die jeweilige Aufgabe auswählen.

Nicht für dynamische Messungen geeignet: Die VW-Messgeräte messen quasistatische Dehnungen, da sie nur langsam wechselnde Bewegungen erfassen. Zur Überwachung hochfrequenter Schwingungen über 1 bis 2 Hz müssen Sie entweder Beschleunigungsmesser oder Widerstandsfolienmessgeräte verwenden.

Höhere Stückkosten: Der präzise Herstellungsprozess zusammen mit den internen elektronischen Komponenten eines VW-Messgeräts führt zu höheren Kosten im Vergleich zu einfachen Folienmessgeräten. Bei dauerhaften Installationen sind die Kosten vertretbar, für temporäre Laborexperimente sind sie jedoch unnötig.

Erfordert kompatible Auslesegeräte: VW-Signale benötigen spezielle Ausleseeinheiten oder Datenlogger, die ihren Frequenzanforderungen entsprechen. Die Beschaffungsteams müssen zu Beginn ihres Planungsprozesses Budgetbeschränkungen sowie Kompatibilitätsanforderungen überprüfen.

Einbettungslehren sind nicht rückholbar: Die Verankerungslehre wird nach dem Einbau in Beton dauerhaft. Das System weist dauerhafte Installationsfehler auf, da diese nicht behoben werden können. Das System erfordert eine Werkskalibrierung zusammen mit einer fachmännischen Installation, da diese beiden Elemente eine ordnungsgemäße Systemleistung gewährleisten.

Extremer Langzeitkalibrierungsdrift: Obwohl VW-Sensoren außergewöhnlich stabil sind, kann es bei ihnen über extreme Zeiträume von mehreren Jahrzehnten zu geringfügigen Kalibrierungsabweichungen kommen. Ingenieure sollten veröffentlichte Driftspezifikationen für Projekte mit einer Laufzeit von mehr als 20 bis 30 Jahren ohne geplanten Zugang zur Neukalibrierung überprüfen.

VW vs. andere Sensortechnologien

Wie schneidet der Vibrationsdraht-Dehnmessstreifen im Vergleich zu alternativen Sensoren zur Überwachung des strukturellen Zustands ab?

VW vs. Widerstandsmessgeräte (Folie).: VW-Messgeräte gewinnen bei der Genauigkeit gegenüber langen Kabeln und längeren Zeitrahmen deutlich an Bedeutung. Folienmessgeräte überzeugen durch geringere Anschaffungskosten und ein dynamisches Hochfrequenzverhalten.

VW vs. Glasfaser-Messgeräte (FBG).: FBG-Sensoren zeichnen sich durch eine verteilte Erfassung entlang einer einzigen durchgehenden Faser aus und bieten eine Übertragung über extrem große Entfernungen. VW-Sensoren überzeugen durch Gesamtkosten, Ökosystemreife und den einfachen Austausch der Auslesehardware.

VW vs. MEMS-Sensoren: MEMS (Micro-Electro-Mechanical Systems) zeichnen sich durch hochfrequente, dynamische Anwendungen aus. Für die statische und quasistatische Dauerüberwachung bleibt die VW-Technologie die beste Wahl.

Technologie-Vergleichstabelle

Sensortyp	Bester Anwendungsfall	Langzeitstabilität	Typische Infrastruktur-Passform
Vibrierender Draht	Langsame, statische Dehnungsüberwachung	Ausgezeichnet (Jahrzehnte)	Dämme, Tunnel, Fundamente, schwere Zivilbauten
Resistiv (Folie)	Dynamische Hochfrequenzprüfung	Schlecht bis mäßig	Labortests, Kurzzeitdiagnostik
Glasfaser (FBG)	Verteilte Arrays mit hoher Dichte	Exzellent	Pipelines, riesige durchgehende Spannweiten
MEMS	Dynamische Vibrations- und Neigungsverfolgung	Gut	Seismische Überwachung, aktive Brückendynamik

Best Practices für die Installation

Um Ihren Tiefbausensor optimal nutzen zu können, ist eine sorgfältige Installation erforderlich.

Oberflächenmontage: Eine ordnungsgemäße Untergrundvorbereitung ist zwingend erforderlich. Schleifen Sie die Oberfläche plan und entfetten Sie sie gründlich. Stellen Sie sicher, dass das Messgerät korrekt zur Hauptspannungsachse ausgerichtet ist, und installieren Sie physische Abdeckungen, um den Sensor vor Bauverkehr zu schützen.

Einbettung: Positionieren Sie das Messgerät sicher im Bewehrungskorb und halten Sie strenge Anforderungen an die Betondeckung ein. Verlegen Sie die Signalkabel sorgfältig, um ein Knicken oder Reißen während des Betonierens zu vermeiden. Nehmen Sie immer eine Grundnullablesung vor, bevor der Beton aushärtet.

Oberflächengeschweißt: Halten Sie sich strikt an die Anforderungen an die Schweißqualität. Lassen Sie das Metall nach dem Schweißen einer Spannungsentlastung unterzogen werden und schließen Sie die Abkühlphase ab, bevor Sie den ersten Basiswert ermitteln.

Universelle Tipps: Notieren Sie die Grundwerte immer unmittelbar nach der Installation. Nutzen Sie den eingebauten Thermistor für Temperaturkompensationsübungen. Erstellen Sie abschließend ein klares Kabelkennzeichnungsprotokoll für Multisensor-Arrays, um Verwechslungen am Datenlogger-Terminal zu vermeiden.

So spezifizieren und beschaffen Sie Ihr Messgerät

Wenn Sie bereit sind, einen Vibrationsdraht-DMS zu beschaffen, konzentrieren Sie sich auf die Details. Erstellen Sie eine strenge Spezifikationscheckliste, die den erforderlichen Messbereich (gemessen in Mikrodehnung oder $\mu\varepsilon$), die Messlänge, das Betriebstemperaturfenster, den gewünschten Ausgangstyp (analog vs. RS-485 digital), die Kabellänge und die IP-Schutzart enthält.

Stellen Sie im Gespräch mit Lieferanten die richtigen Fragen. Fordern Sie Muster-Kalibrierzertifikate an. Fragen Sie nach der Kreuzimmunität des ta3245lk, wenn Sie große Multisensor-Arrays installieren. Stellen Sie sicher, dass ihre Sensoren nativ mit der Marke Ihrer bevorzugten Datenlogger kompatibel sind, und bestätigen Sie die Lieferzeiten für große kommerzielle Mengen.

Für Projekte, die eine hochpräzise Oberflächenüberwachung erfordern, bietet die JMZX-212-Serie eine hervorragende Balance aus Haltbarkeit und digitaler Integration und erfüllt strenge internationale Infrastrukturstandards.

Abschluss

Der Schwingdraht-Dehnmessstreifen verdient seinen Platz in der langfristigen Strukturüberwachung nicht durch auffällige Neuheit, sondern durch bewährte Zuverlässigkeit. Es misst Veränderungen durch robuste Frequenzsignale und bietet außergewöhnliche Stabilität, hohe Störfestigkeit und nahtlose Datenübertragung auf riesigen Baustellen. Obwohl sie nicht für dynamische Hochgeschwindigkeits-Aufpralltests gedacht sind, ist ihre quasistatische Leistung unübertroffen. Auf diese Qualität kommt es am meisten an, wenn von diesen Sensoren erwartet wird, dass sie die Bautrupps, die sie installiert haben, sicher überdauern.

Sind Sie bereit, Ihr nächstes Projekt auszustatten? Wir laden Sie ein, Ihre Projektspezifikationen an unser Engineering-Team zu übermitteln, um individuelle Unterstützung bei der Sensorauswahl zu erhalten. Kontaktieren Sie uns noch heute für ein Angebot oder den Download umfassender Produktdatenblätter.

FAQs

1. Wie genau ist ein Vibrationsdraht-DMS?

Bei korrekter Installation und Temperaturkompensation mithilfe des eingebauten Thermistors bietet ein hochwertiger VW-Dehnungsmessstreifen in der Regel eine Genauigkeit von 0,1 bis 0,5 Prozent seines Gesamtbereichs, was ihn äußerst zuverlässig für die Überwachung des strukturellen Zustands macht.

2. Können VW-Messgeräte unter Wasser funktionieren?

Ja. Eingebettete und oberflächenmontierte VW-Messgeräte werden routinemäßig mit hohen IP-Schutzarten (häufig IP68) abgedichtet. Dadurch können sie dauerhaft unter Wasser betrieben werden, was für Staudamm- und Tiefgründungsprojekte unerlässlich ist.

3. Wie hoch ist die typische Lebensdauer eines eingebetteten Dehnungsmessstreifens?

Da der innere Stahldraht hermetisch abgedichtet und vor äußerer Oxidation geschützt ist, kann ein eingebetteter VW-Dehnungsmessstreifen problemlos 25 bis 50 Jahre lang genau funktionieren und oft die gesamte Lebensdauer der Trägerstruktur überdauern.

4. Benötige ich spezielle Geräte zum Auslesen der Daten?

Ja. Da VW-Messgeräte ein Frequenzsignal anstelle einer einfachen Spannung ausgeben, müssen Sie eine spezielle Schwingdraht-Ausleseeinheit oder einen Datenlogger verwenden, der speziell mit einem Schwingdraht-Schnittstellenmodul konfiguriert ist.

5. Kann ein defektes Kabel an einem eingebetteten Messgerät repariert werden?

Wenn ein Kabel außerhalb der Betonkonstruktion durchtrennt wird, kann es mithilfe geeigneter wasserdichter Anschlussdosen gespleißt werden. Wenn das Kabel jedoch tief im Beton in der Nähe des Sensorkörpers bricht, geht das Messgerät dauerhaft verloren. Dies unterstreicht die Notwendigkeit einer sorgfältigen Kabelführung während des Baus.
